PROMA-group Чешская республика Мельчаны 38, п/и 518 01 г. Добрушка.
9

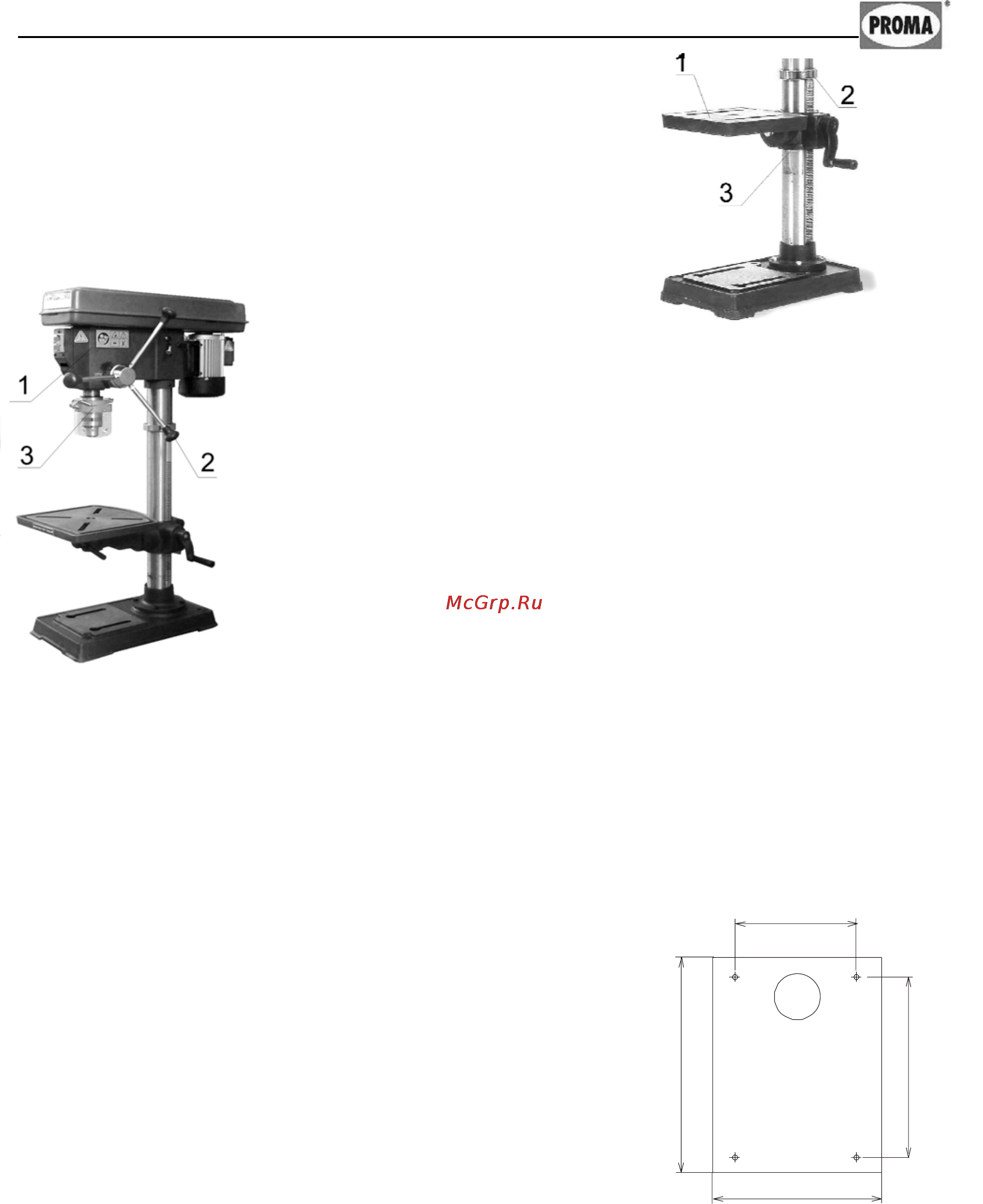

Для установки стола снимите со стойки кольцо
(2 - рис.5) фиксирующее рейку. Снимите рейку и
вставьте в кронштейн стола (3 - рис.5). Установите
кронштейн стола с рейкой на стойку. Установите
и закрепите кольцо (2 - рис.5). Закрутите за-
жимной болт кронштейна. Установите и закрепите
ручку вертикального пере-
мещения стола.
Для окончательной сборки станка
установите свер-
лильную головку (1 - рис.6) на стойку и закрепите с по-
мощью стопоров (2 рис. 12). Прикрутите ручки переме-
щения шпинделя(2 - рис.6). Установите и закрепите за-
щитный экран (3 - рис.6)
4.4.Установка.
Обеспечьте безопасную установку станка и его крепление (на прочную
поверхность, которая соответствует нагрузке, создаваемой станком). Несо-
блюдение этого условия может вызвать смещение станка (или его части) и в
результате этого его повреждение.
Установочные размеры основания станка (см. рис. 7).
Внимание! Несоблюдение условий уста-
новки может привести к непредвиденному
смещению станка или частей его конструкции,
и в дальнейшем к его повреждению.
Внимание! При оборудовании рабочего
места, следите за тем, чтобы у обслуживающе-
го персонала было достаточно места для рабо-
ты и управления.
Рисунок 7
5. Пусконаладочные работы.
5.1.Общие сведения.
Пуско-наладочные работы предназначены для восстановления заводских
установок, которые могут быть нарушены при его транспортировке, с после-
дующим приведением станка в рабочее состояние.
Для долговечной и безотказной работы станка, до начала его эксплуата-
ции необходимо провести пуско-наладочные работы которые включают в себя:
205
270
385
450
Рисунок 5.
Рисунок 6.
