Daikin FWD06AATN6V3 [159/167] Чертеж в масштабе и центр тшжести
![Daikin FWM35DFN [159/167] Чертеж в масштабе и центр тшжести](/views2/1686033/page159/bg9f.png)
• Фанкойлы • блок настенный • FWT
• Системы жидкостного отопления или охлаждения • Фанкойлы
156

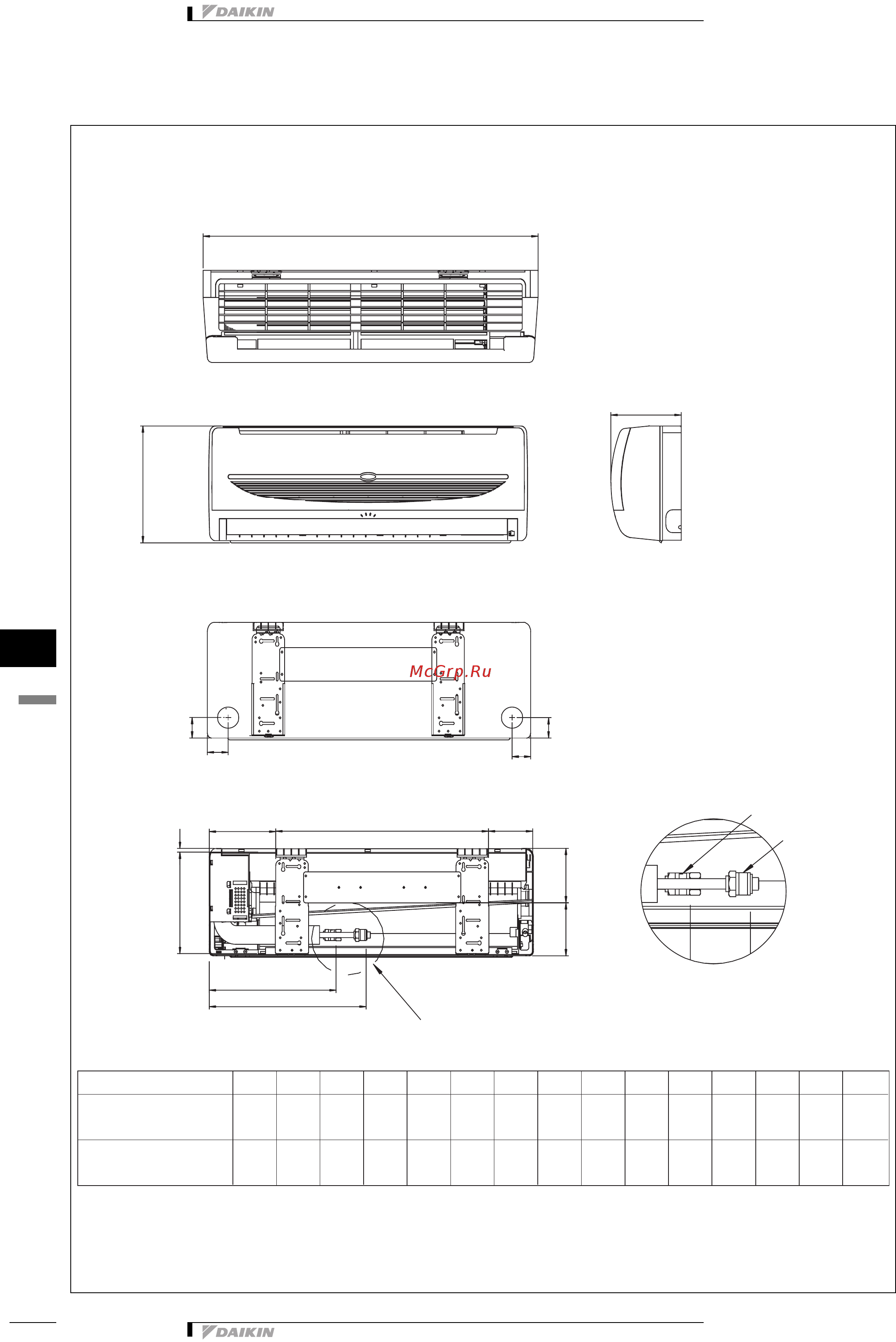

5 Чертеж в масштабе и центр тяжести
5 - 1 Чертеж в масштабе
3
6
5
A
ВИД СВЕРХУ
УКОБС ДИВИДЕРЕПС ДИВ
B
I
I
C
MJ
МОНТАЖНАЯ ПЛИТА
СМОТРИТЕ ДЕТАЛЬНУЮ
ИНФОРМАЦИЮ A
ВОДОВЫПУСК
ВОДОЗАБОР
K
ДЕТАЛЬНАЯ ИНФОРМАЦИЯ A
L
GDF
ON
E
H
Размер A B C D E F G H I J K L M N O
FWT02AATNMV1 799 260 198 379 246 185 124 8 56 50 350 379 50 128 132
(31,5) (10,2) (7,8) (15,0) (9,7) (7,3) (4,9) (0,3) (2,2) (2,0) (13,8) (15,0) (2,0) (5,1) (5,2)
FWT03AATNMV1 / 899 260 198 590 246 185 124 8 56 50 435 495 50 128 132
FWT04AATNMV1 (35,4) (10,2) (7,8) (23,2) (9,7) (7,3) (4,9) (0,3) (2,2) (2,0) (17,1) (19,5) (2,0) (5,1) (5,2)
FWT (02, 03, 04)
