• Фанкойлы • туннельное устройство • FWD
• Системы жидкостного отопления или охлаждения • Фанкойлы
64

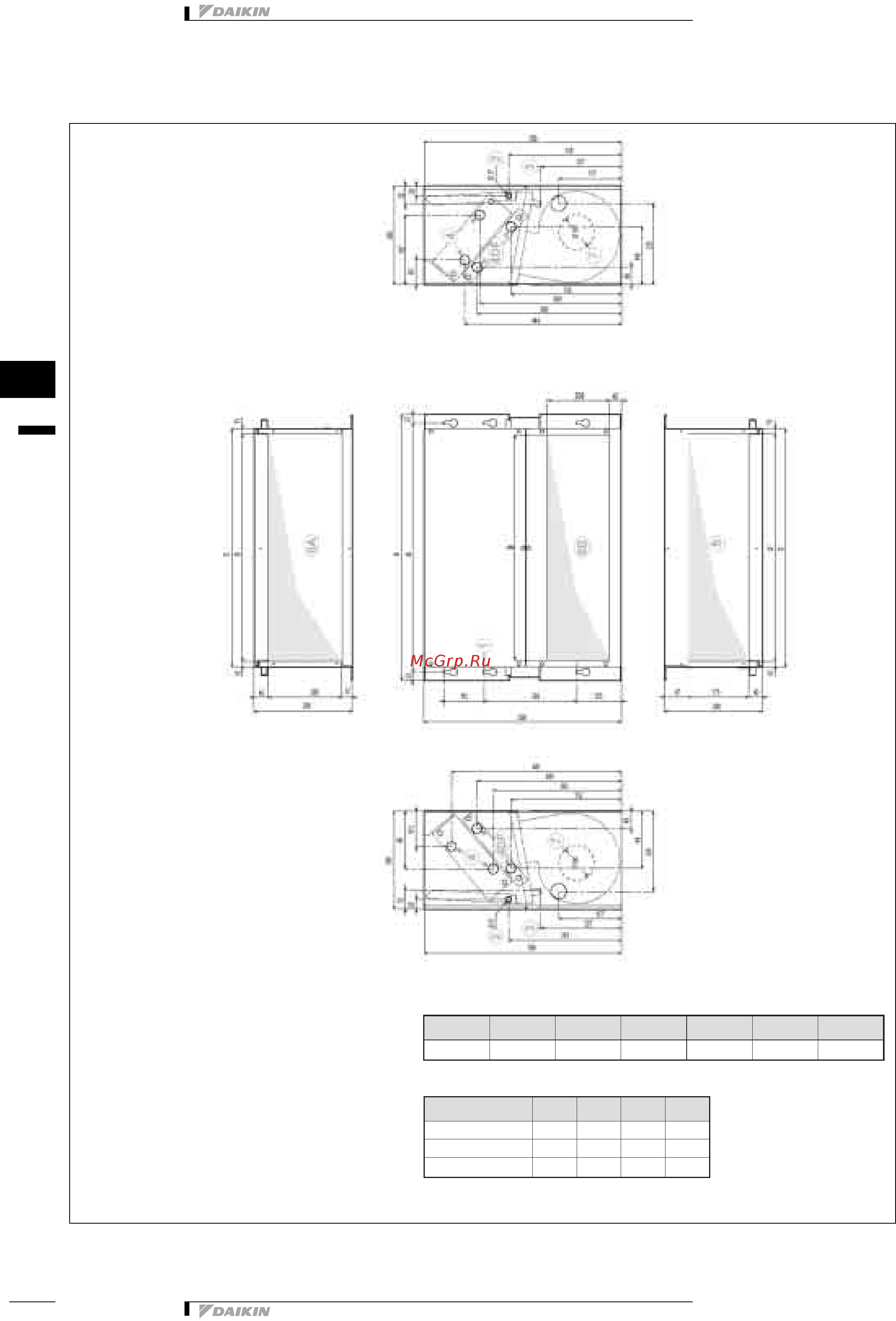

7 Чертеж в масштабе и центр тяжести
7 - 1 Чертеж в масштабе
3
2
7
4TW60224-1A (Лист 1/2)
FWD04-06-08-10
ABCD
FWD04 754 707 676 646
FWD06 964 917 886 856
FWD08+10 1174 1127 1096 1066
Условные обозначения
16слотов для быстрого соединения
2 Дренаж конденсата для горизонтальной установки
3 Дренаж конденсата для вертикальной установки
4 Гидравлические соединения
4=стандартный теплообменник
4DF=дополнительный теплообменник
5 Подача воздуха
6 Воздухозабор
6A = условия поставки
6B = возможно изменить во время установки
7 Круглый обрезной элемент (J 100 мм) для
воздухозабора свежего воздуха
Гидравлические соединения
Стандартный и дополнительный теплообменник: охватываемое соединение
FWD04 FWD06 FWD08 FWD10 FWD12 FWD16 FWD18
3/4″ 3/4″ 3/4″ 3/4″ 1″ 1″ 1″
