6 Чертеж в масштабе и центр тяжести

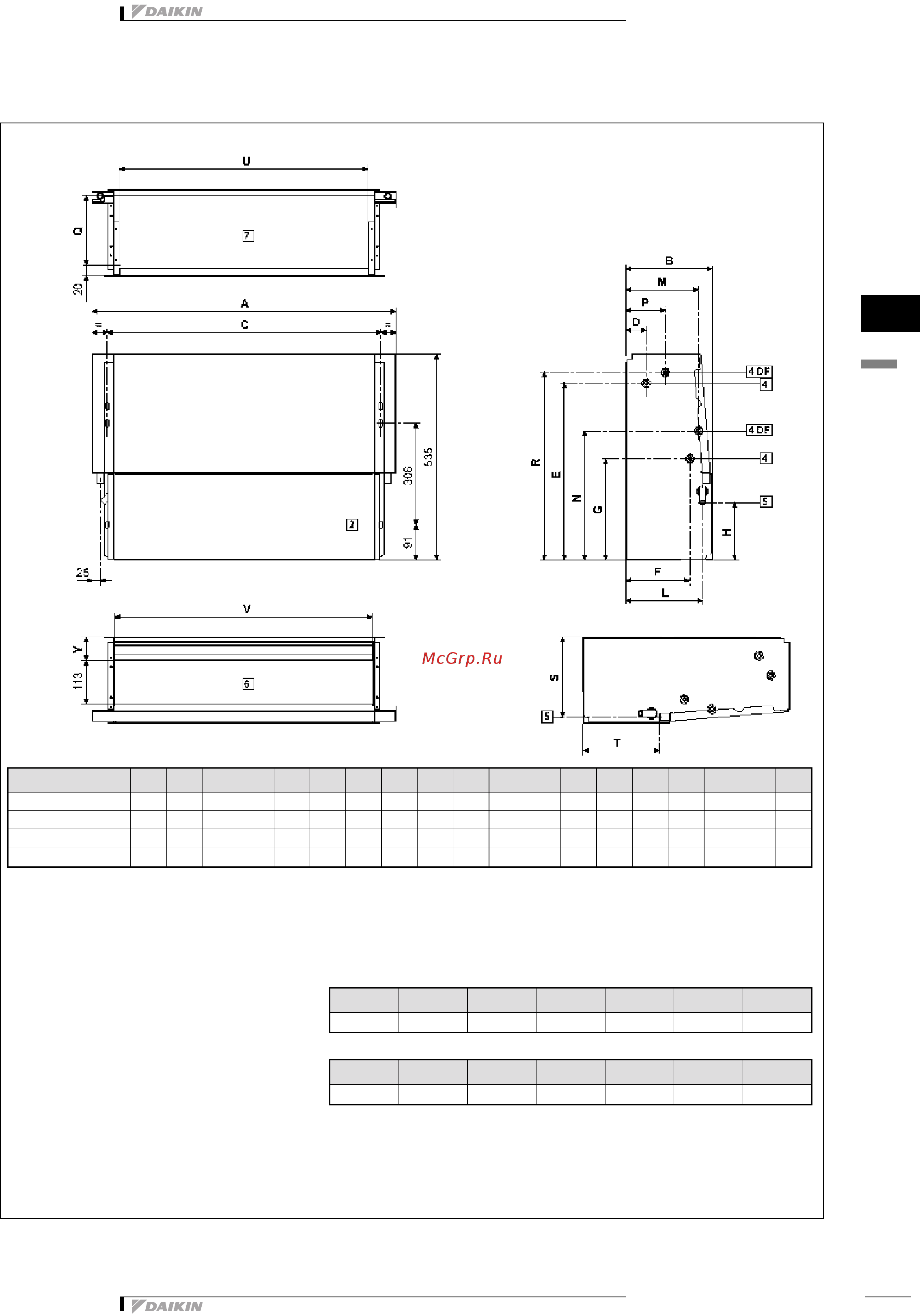

6 - 1 Чертеж в масштабе
3
1
6
4TW60014-1A (Лист 2/2)
FWM
ABCDEFGHLMNPQRSTUVW
FWM 01+02 584 224 498 51 458 163 263 149 198 187 335 99 189 486 208 198 436 464 61
FWM 03 794 224 708 51 458 163 263 149 198 187 335 99 189 486 208 198 646 674 61
FWM 04+06 1004 224 918 51 458 163 263 149 198 187 335 99 189 486 208 198 856 884 61
FWM 08+10 1214 249 1128 48 497 185 259 155 220 195 348 120 215 478 234 208 1066 1094 67
Требуемое место для монтажа
Предусмотреть свободное пространство не менее 100 мм около воздухоприемника для правильного всасывания воздуха и удобного снятия фильтра.
Для туннельных устройств выходная/входная поверхность решетки должна быть, по меньшей мере, равной выходной/входной поверхности устройства, чтобы
избежать излишних шумов и значительного уменьшения производительности.
Гидравлические соединения
Стандартный теплообменник: охватывающее соединение
FW01 FW02 FW03 FW04 FW06 FW08 FW10
1/2 1/2 1/2 1/2 1/2 3/4 3/4
Дополнительный теплообменник: охватывающее соединение
FW01 FW02 FW03 FW04 FW06 FW08 FW10
1/2 1/2 1/2 1/2 1/2 1/2 1/2
Условные обозначения
1 Обеспечить место для гидравлических соединений (*)
2 Гнезда для настенного / потолочного монтажа 9x20
мм
3 Обеспечить место для электрических соединений (*)
4 Гидравлические соединения (4DF = 4 трубопроводная
система)
5 Дренаж конденсата для вертикальной установки
6 Воздуховыпуск для скрытых моделей
7 Воздухозабор для скрытых моделей
8 Дренаж конденсата для горизонтальной установки
9 Воздуховыпускное отверстие
10 Воздух на впуске
(*) Данные, относящиеся к фанкойлам с гидравлическими соединениями слева; в случае расположения соединений
справа, значения для ’’расстояние в свету’’ приведены в обратном порядке.
