Daikin UATYQ350MBY1 [15/22] Осторожно

14

Примечание:

При установке прерывателя на блок убедитесь в том, что винты не повредят элементы (например, змеевик) внутри блока.

Распределительную коробку также можно установить, не прикрепляя ее к блоку.

Выбиваемыми отверстиями оснащена только модель UATYQ250; модель UATYQ350, UATYQ450 & UATYQ550 оснащена отверстием для

кабеля питания.

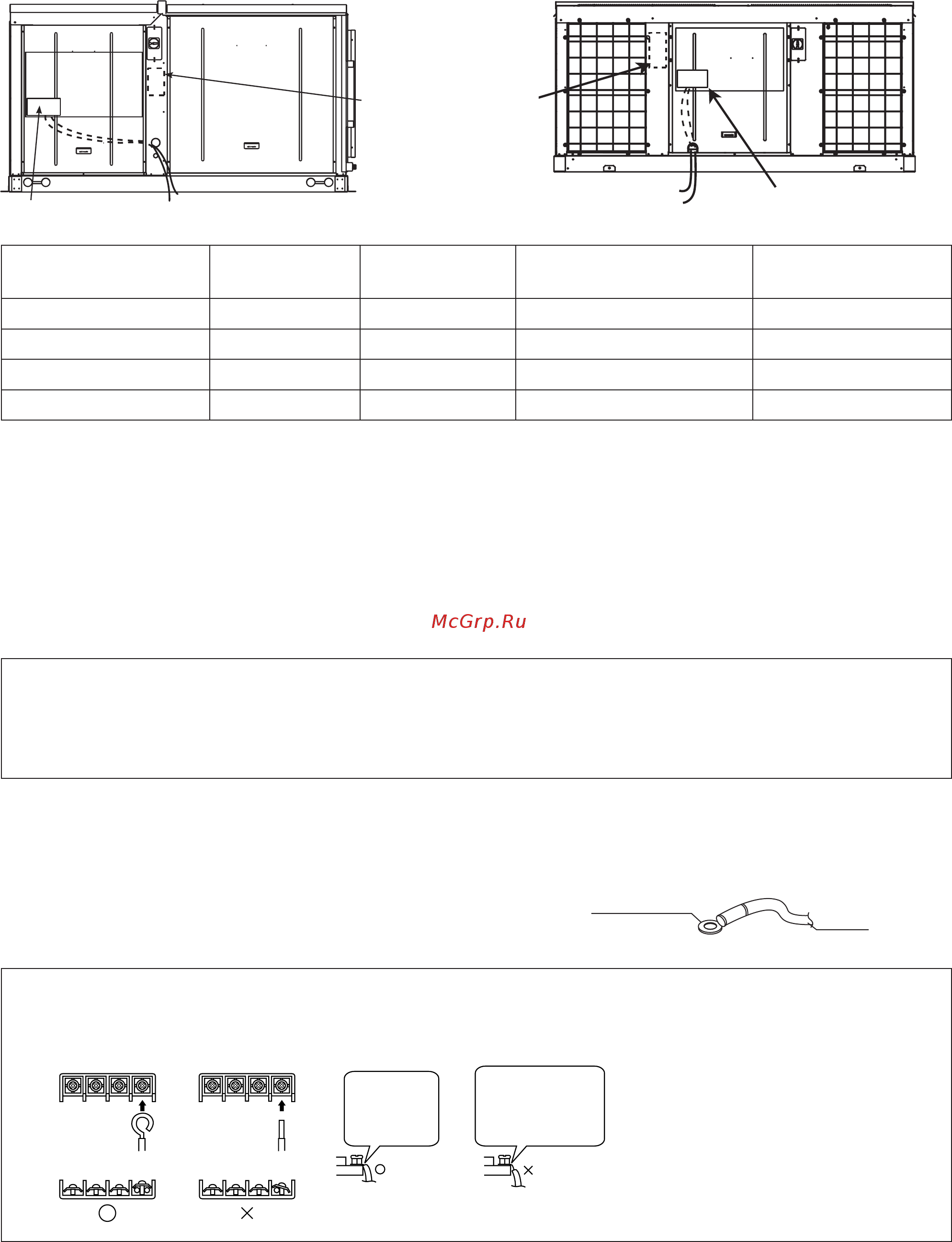

UATYQ250 UATYQ350, 450 & 550

Пример электропроводки и выбор прерывателя

Модель Кабель питания

Объем

UATYQ450

10 40 40 10

UATYQ550

10 50 50 10

Примечание:

Главный выключатель или другие устройства для отключения блока, которые имеют зазор между разомкнутыми контактами на

всех полюсах, должны быть включены в жесткую разводку в соответствии с местными и национальными законами.

•

Блок должен быть подключен непосредственно к электрическому распределительному щиту с помощью прерывателя цепи

(рекомендуется) или плавкого предохранителя с большой отключающей способностью.

•

Прикрепите разводку питания к модулю управления. Подключите провод управления к клеммной колодке блока управления

•

Электрическая проводка к данному блоку и пульту дистанционного управления устанавливается в соответствии с

применимыми местными требованиями к электропроводке.

Соблюдайте указанные ниже рекомендации при подключении

проводки к клеммной колодке. При работе с проводами питания

соблюдайте меры предосторожности.

(Используйте обжимную кольцевую клемму для подсоединения

проводов к клеммной колодке. Если по какой-либо причине

ее нельзя использовать, обязательно соблюдайте следующие

инструкции.)

! ОСТОРОЖНО!

Клеммная колодка

Кабель питания

Зачистка провода на клеммной колодке

Правильно

Неправильно

Зачистите

вызвать поражение

электрическим током

или утечку тока.

БЛОК

УПРАВЛЕНИЯ

БЛОК

УПРАВЛЕНИЯ
