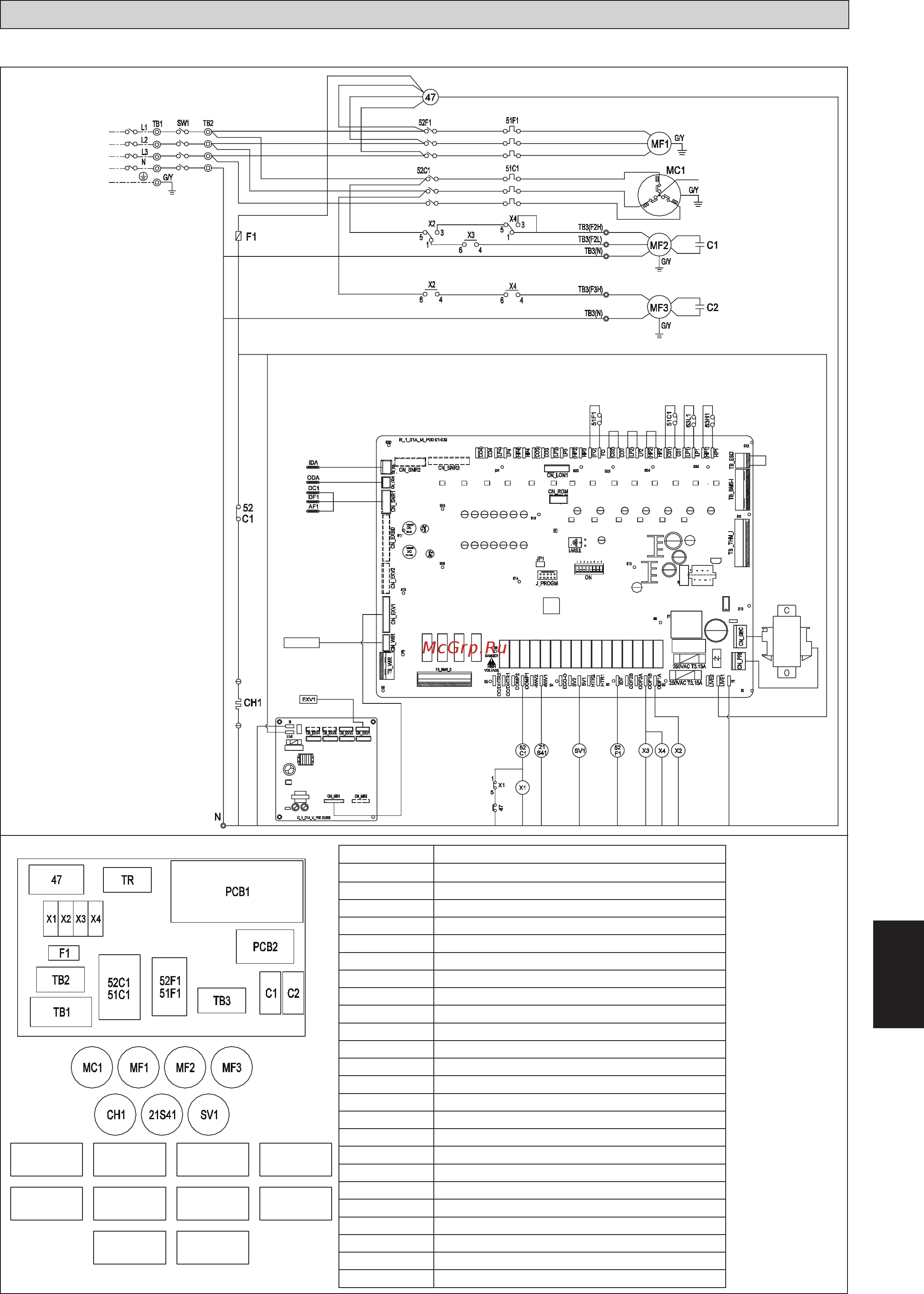

СХЕМА ЭЛЕКТРОПРОВОДКИ
Модель: UATYQ250
НОМЕР ЧАСТИ:
0802 4 106498B
СИМВОЛ НАЗВАНИЕ
MC1 Двигатель компрессора
MF1 Двигатель вентилятора (внутренний блок)
MF2, 3 Двигатель вентилятора (наружный блок)
52C1 Замыкатель (компрессор)
52F1 Замыкатель (внутренний вентилятор)
51C1 Реле максимального тока (компрессор)
TB1, 2, 3 Клеммная колодка
F1 Предохранитель
51F1 Реле максимального тока (внутренний вентилятор)
CH1 Подогреватель картера
47 Фазовый протектор
63H1 Реле высокого давления
63L1 Реле низкого давления
C1, C2 Конденсатор (двигатель внешнего вентилятора)
SV1 Соленоид
21S41 4-ходовой клапан
X1, X2, X3, X4 Вспомогательные реле
SW1 Селекторный переключатель
TR Трансформатор 230 В ~ 24 В
TB_RA Внутренний датчик возвратного воздуха
CN_ODA Наружный датчик воздуха
CN_SNR1 Датчик DC1, DF1 и AF1
CN_EXV1 Расширительный клапан
CN_WIR Пульт дистанционного управления
СХЕМА РАСПОЛОЖЕНИЯ
Примечание:
1. Пунктирной линией показана
временная проводка.
2. Значение, приведенное в
скобках, указывает на детали,
поставляемые при монтаже.
3. Провод заземления имеет
переплетающийся желто-зеленый
цвет.
4. Спецификация может быть
изменена без уведомления.
ИСТОЧНИК
ПИТАНИЯ
380~415 В
ПЕРЕМЕН. ТОКА
3N~фазы
50 Гц
КРАСНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
СИНИЙ
КРАСНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
ВНУТРЕННЯЯ
ЗАЩИТА
КРАСНЫЙ
КРАСНЫЙ
КРАСНЫЙ
КРАСНЫЙ
ПУРПУРНЫЙ
ОРАНЖЕВЫЙ
СИНИЙ
ПУРПУРНЫЙ
СИНИЙ
КРАСНЫЙ
ФИОЛЕТОВЫЙ
КРАСНЫЙ
КРАСНЫЙ
ФИОЛЕТОВЫЙ
ФИОЛЕТОВЫЙ
ФИОЛЕТОВЫЙ
ФИОЛЕТОВЫЙ
ФИОЛЕТОВЫЙ
ФИОЛЕТОВЫЙ
ФИОЛЕТОВЫЙ
ОРАНЖЕВЫЙ
ТРАНСФОРМАТОР
63H1 63L1
DC1
ДАТЧИК
DF1
ДАТЧИК
AF1
ДАТЧИК
ВНУТР. ДАТЧИК
ДАТЧИК
НАРУЖНЫЙ
ДАТЧИК
EXV1
ПУЛЬТ ДИСТ.
УПРАВЛ.
СЕЛЕКТОРНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
Осторожно!
1. Для защиты двигателя внутреннего
вентилятора от аномального
тока устанавливается реле
максимального <51F> тока.
Поэтому запрещается менять
заводские настройки реле
максимального тока.
Панель
