16
Блок оснащен главным пультом управления, а проводной пульт дистанционного управления подключается к главному пульту
управления.
Все настойки блока предварительно устанавливаются производителем. Не рекомендуется изменять настройки без
необходимости.

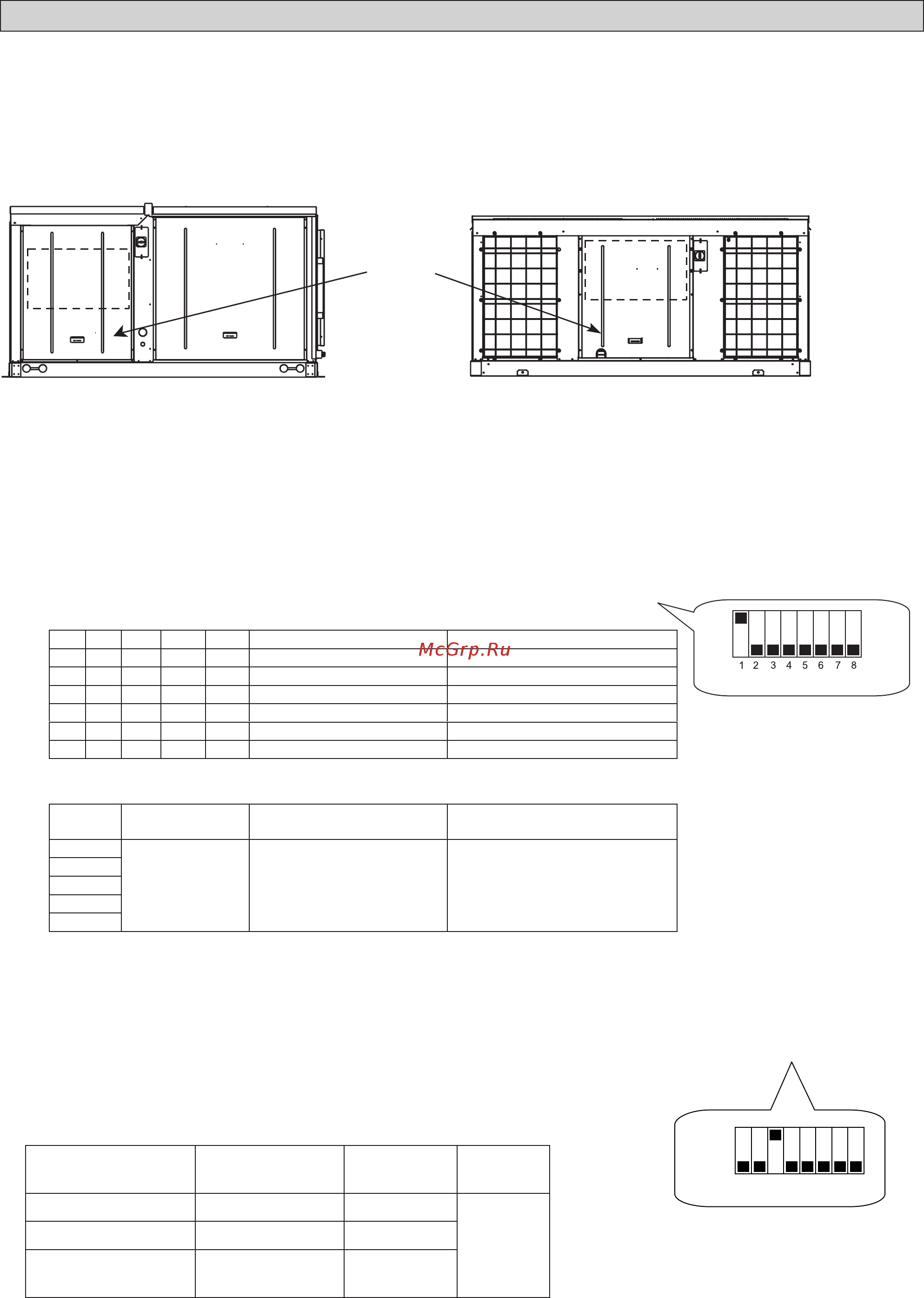

a) Расположение пульта дистанционного управления
Пульт дистанционного управления располагается на металлическом кронштейне за панелью обслуживания. Он упакован
вместе с руководством по установке.
UATYQ250 UATYQ350, 450 & 550
b) Светодиодный дисплей (главный пульт управления)
При подключении блока к питанию светодиод мигает.
c) ЖК-дисплей (пульт дистанционного управления)
В режиме нормальной работы ЖК-дисплей показывает состояние компрессора (вкл/выкл), режим работы, заданную
температуру и т. д. Более подробные сведения см. в руководстве по эксплуатации. После включения питания на ЖК-дисплее
отображается главный экран. В случае сбоев в работе на ЖК-дисплее появляется всплывающее сообщение, которое
сопровождается мигающей подсветкой и звуковым сигналом.
d) Дополнительные конфигурации
Главный пульт управления можно использовать в качестве интерфейса для управления термостатом и системой BMS.
(i) Управление термостатом (TB_THM-I)
•
Чтобы использовать этот элемент управления, измените настройки двухрядного переключателя:
SW1 в положение ON (Вкл) (по умолчанию находится в положении OFF (Выкл)).
•
Используйте следующую методику для настройки управления термостатом:
G Y1 Y2 W1 W2 Режим Операция
0 0 0 0 0 - Блок выключен
1 0 0 0 0 Охлаждение Внутренний вентилятор включен
X 1 0 X X Охлаждение 1-ступенчатый компрессор
X 1 1 X X Охлаждение 2-ступенчатый компрессор
X 0 X 1 0 Тепловой насос/Нагреватель 1-ступенчатый компрессор
X 0 X 1 1 Тепловой насос/Нагреватель 2-ступенчатый компрессор
Примечание: X = Не имеет значения.
•
Рекомендации по установке см. в таблице ниже:
Вход
Номинальное
напряжение
Номинальная сила тока Размер провода
G
24 В перемен.
тока
5 мА AWG22~18
Y1
Y2
W1
W2
Примечание:
•
Если главный пульт управления настроен на управление термостатом, пульт дистанционного управления используется
только для слежения.
•
После каждого изменения настроек двухрядного переключателя необходимо выключить и включить блок.
(ii) BMS-контроль (TB_BMS-I)
•
Чтобы использовать этот элемент управления, измените настройки двухрядного переключателя: SW3 - ON (Вкл)
(по умолчанию OFF (Выкл)) и параметр панели G8 на ‘1’.
•
Для TB_BMS-I имеются 3 входных сигнала: режимы on/off (вкл/выкл); режим работы
(охлаждение-0/обогрев-1); и заданное значение (4~20мA).
•
Рекомендации по установке см. в таблице ниже:
Примечание:
•
Если главный пульт управления настроен на управление термостатом, пульт дистанционного управления
используется только для слежения.
•
После каждого изменения настроек двухрядного переключателя необходимо выключить и включить блок.
ON
OFF
TB_THM-I
РУКОВОДСТВО ПО ОПЕРАЦИЯМ УПРАВЛЕНИЯ
Снимите
панель для
обслуживания.
БЛОК
УПРАВЛЕНИЯ
БЛОК
УПРАВЛЕНИЯ
1 2 3 4 5 6 7 8
ON
OFF
TB_BMS-I
Вход TB_BMS-I Номинальное
напряжение
Номинальная
сила тока
Размер
провода
Вкл/Выкл 24 В перемен. тока 5 мА
AWG22~18
Режим работы 24 В перемен. тока 5 мА
Заданное значение
охлаждения/обогрева
- 4~20 мА
IM 9 5RTBR-0709(2)-RU.indd 16IM 9 5RTBR-0709(2)-RU.indd 16 12/15/09 6:57:21 PM12/15/09 6:57:21 PM
