Daikin UATYQ350MBY1 [8/22] Русский
![Daikin UATYQ350MBY1 [8/22] Русский](/views2/1694778/page8/bg8.png)
7
Русский
13
12
10 11 14
15
16
4
3
3
2
9
8
1
5
7
6
7

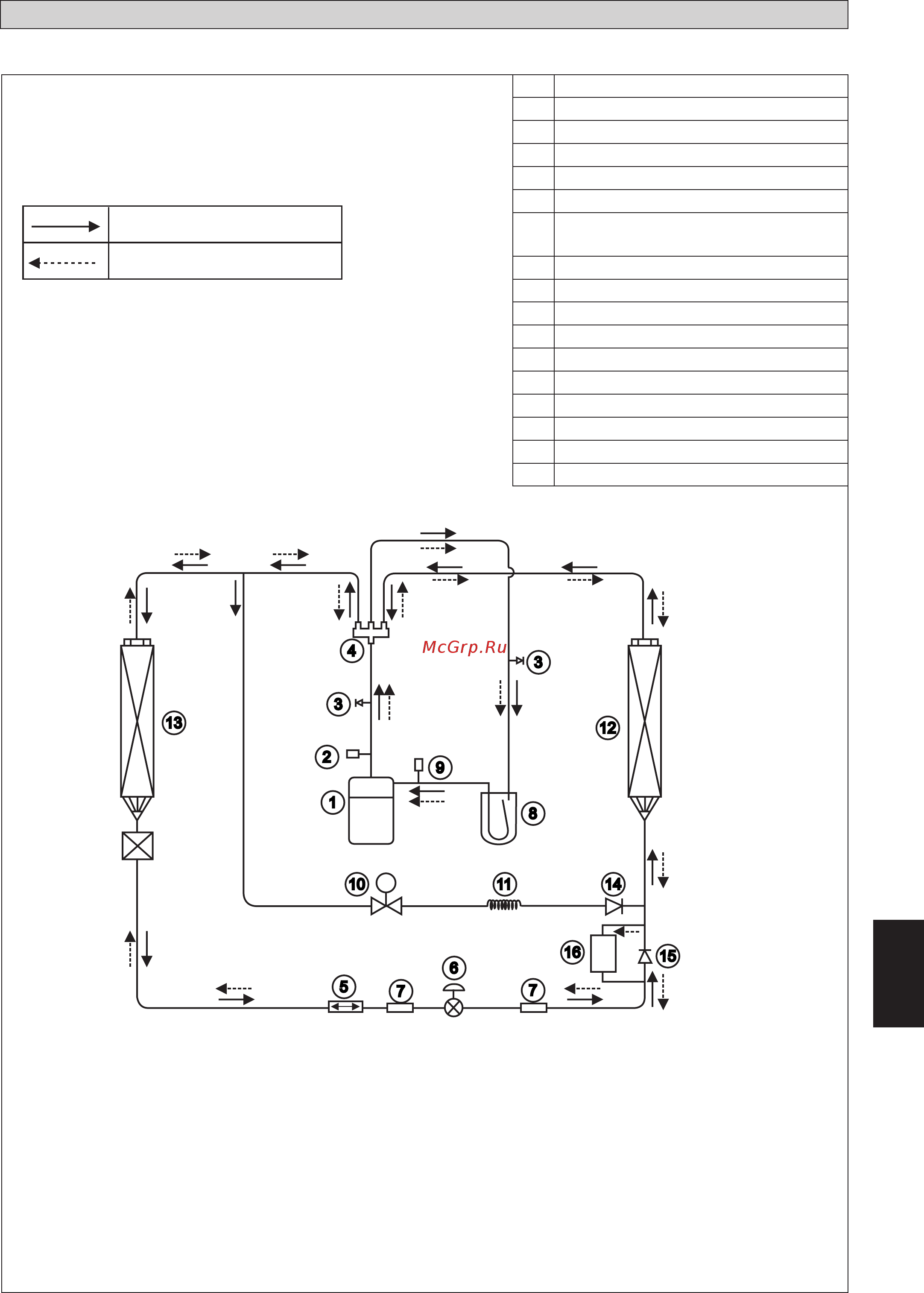

СХЕМА ДВИЖЕНИЯ ХЛАДАГЕНТА
Модель: UATYQ 250, 350, 450, 550
Охлаждение
Нагревание
Примечание: (a) Модель UATYQ350 включает 2 схемы движения хладагента в системе.
(b) Пункты 15 и 16 применимы только к модели UATYQ350.
№ Описание пунктов
1 Компрессор
2 Реле высокого давления
3 Впускной клапан
4 4-ходовой клапан
5 Фильтр-влагоотделитель
6 Электронный расширительный
клапан
7 Сетчатый фильтр
8 Аккумулятор
9 Реле низкого давления
10 Электромагнитный клапан
11 Обводная капиллярная трубка
12 Внутренний теплообменник
13 Наружный теплообменник
14 Проверка клапана 1
15 Проверка клапана 2
16 Компенсатор
IM 9 5RTBR-0709(2)-RU.indd 7IM 9 5RTBR-0709(2)-RU.indd 7 12/15/09 6:57:03 PM12/15/09 6:57:03 PM
