1
Русский
Перевод оригинальных
инструкций

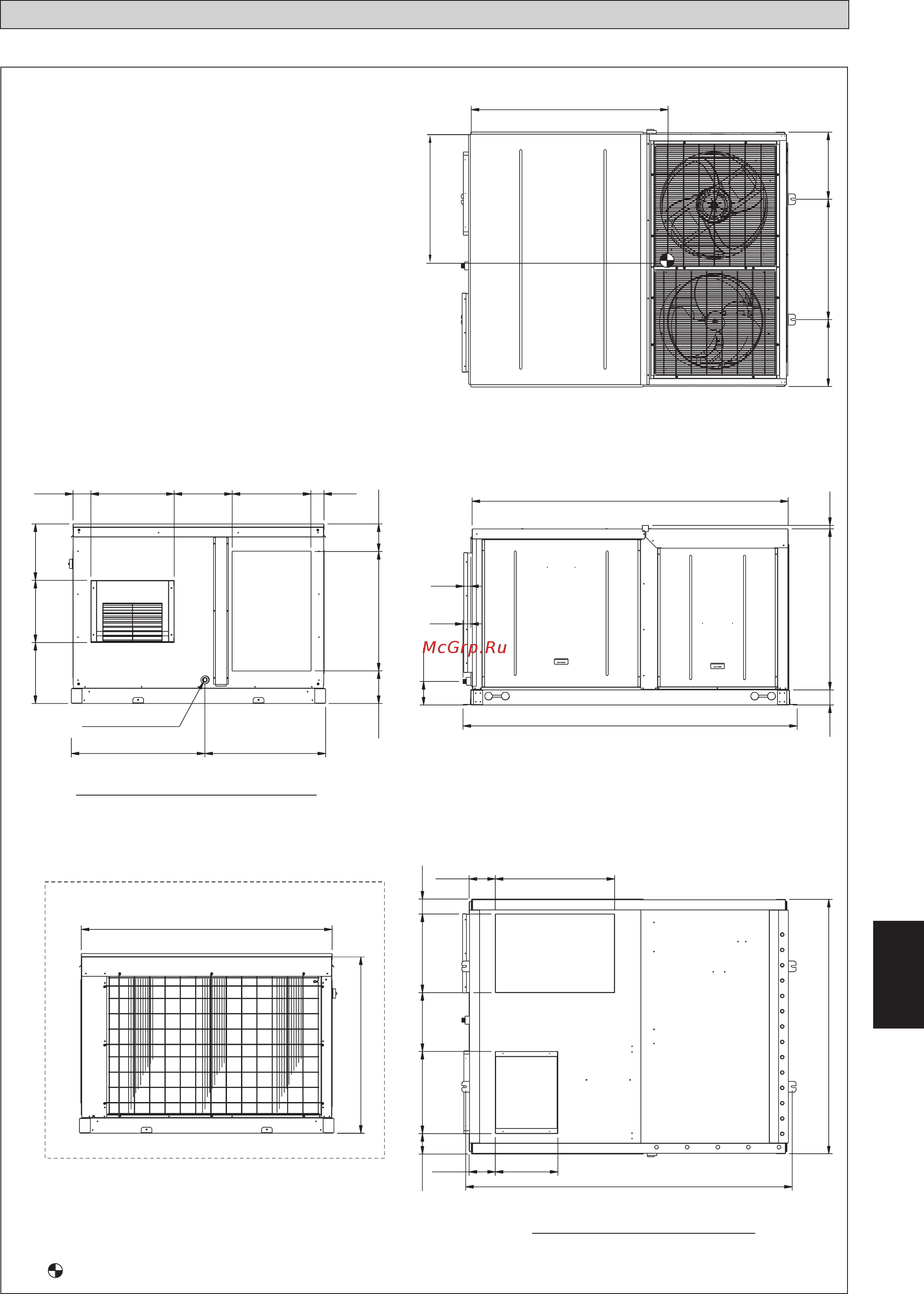

СХЕМА И РАЗМЕРЫ
22,1
98,0 1051,9
1660,1
2063,0
2181,0
45,3
50,5
153,7
171,0 779,0
ВЕРТИКАЛЬНЫЙ
ВОЗВРАТ
ВОЗДУХА
ВЕРТИКАЛЬНАЯ
ПОДАЧА
ВОЗДУХА
97,1
513,0383,6
536,5133,1
408,0
2131,0
171,2
1150,0
1638,0
ДЛЯ ВЕРТИКАЛЬНОГО ВЫПУСКА
Все размеры указаны в мм
Модель: UATYQ250
ЦЕНТР ТЯЖЕСТИ
779,0
116,7
544,0
ВОЗВРАТНЫЙ
ВОЗДУХ
ПОДАВАЕМЫЙ
ВОЗДУХ
369,0
405,0
398,0
872,1
788,1
379,1
513,0
84,8
179,5
213,5
ДЛЯ ГОРИЗОНТАЛЬНОГО ВЫПУСКА
437,3
437,3
785,5
1275,0
850,0
Вид блока сзади:
ДРЕНАЖНЫЙ ШЛАНГ Ø 1"
