(ii) Выход сухого контакта (TB_BMS-O)
•
Для TB_BMS-O существует 4 выходных сигнала: сигнал ошибки, сигнал1, сигнал2 и сигнал разморозки.
•
Рекомендации по установке см. в таблице ниже:
Вход TB_BMS-O Номинальное напряжение Номинальная сила тока (А) Размер провода
Сигнал тревоги (AL) 230 В перемен./125 В перемен./30 В пост.тока 1/3/3
AWG22~18
Сигнал1 (O1) 230 В перемен./125 В перемен./30 В пост.тока 2/3/3
Сигнал2 (O2) 230 В перемен./125 В перемен./30 В пост.тока 3/3/3
Сигнал разморозки (DFRT) 230 В перемен./125 В перемен./30 В пост.тока 4/3/3
•
Выходные сигнал изменяются в зависимости от конфигурации главного пульта управления, если он настроен на
управление термостатом или системой BMS.
(i) В таблице ниже показаны выходные сигналы для управления термостатом.
Термостат, входной сигнал
(SW1-ON)
ОШИБКА РАЗМОРОЗКА
Сигнал
тревоги
Сигнал1 Сигнал2
Сигнал
разморозки
G Y1 Y2 W1 W2 (AL) (O1) (O2) (DFRT)
00 0 0 0 X X X 0 0 X
10 0 0 0 X X X 0 1 X
X1 0 X X X X X 1 0 X
X1 1 X X X X X 1 0 X
X0 X 1 0 X X X 1 1 X
X0 X 1 1 X X X 1 1 X
XX X X X 1 X 1 X X X
XX X X X X 1 X X X 1
Примечание: X = Не имеет значения.
(ii) В таблице ниже показаны выходные сигналы для управления системой
BMS.
BMS, входной сигнал
(SW3-ON)
ОШИБКА РАЗМОРОЗКА
Сигнал
тревоги
Сигнал1 Сигнал2
Сигнал
разморозки
ВКЛ/
ВЫКЛ
РЕЖИМ
РАБОТЫ
ОХЛАЖДЕНИЕ/
ОБОГРЕВ
ЗАДАННОЕ ЗНАЧЕНИЕ
(AL) (O1) (O2) (DFRT)
00 X X X X 0 0 X
01 X X X X 0 1 X
10 X X X X 1 0 X
11 X X X X 1 1 X
XX X 1 X 1 X X X
XX X X 1 X X X 1
Примечание: X = Не имеет значения.

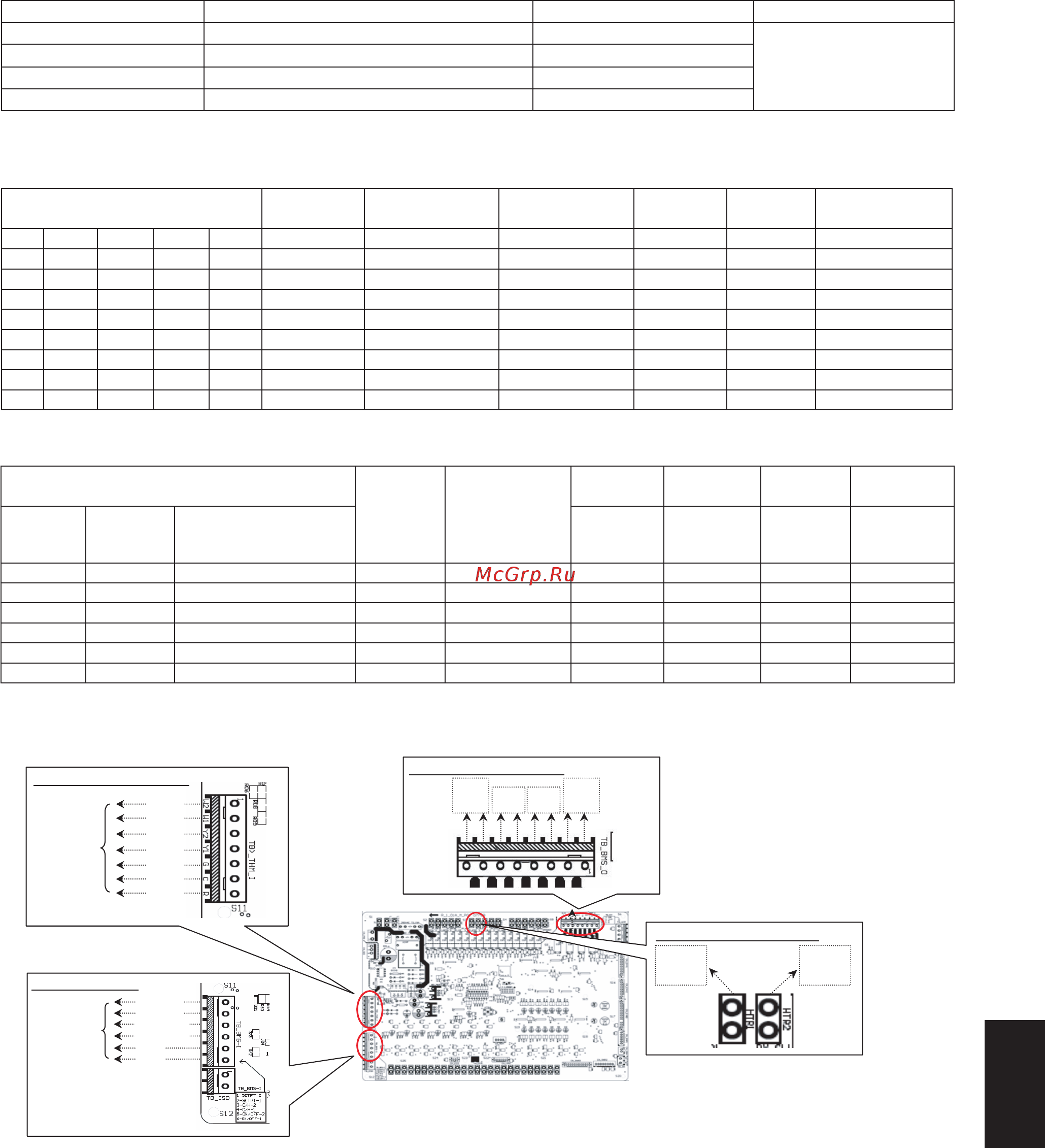

На схеме ниже показано положение клеммных колодок в пульте управления, который используется для управления термостатом
и системой BMS. Кроме того, в таблице также указаны выходные контакты для вспомогательного электрического нагревателя.
(iii) Выходы для вспомогательного электрического нагревателя (HTR1 и HTR2)
• На главном пульте управления находится два выходных контакта (HTR1 и HTR2), которые используются для питания замыкателя
нагревателя. Чтобы обеспечить безопасную работу, необходимо выбрать соответствующий замыкатель.
• Нагреватель должен быть установлен в соответствии с местными и национальными законами. Он должен соответствовать
стандарту EN60335-2-40.
• На нагревателе должен быть установлен один или несколько плавких предохранителей, чтобы предотвратить опасность или
повреждение нагревателя или блока. Это особенно важно в случае сбоев в работе главного пульта управления или нагнетателя
воздуха.
• Нагреватель должен быть установлен в безопасном месте, где он не будет представлять угрозу для блока.
• Нагреватель должен соединяться с блоком с помощью огнестойкого трубопровода.
• Используйте отдельный источник питания для электрического нагревателя и установите прерыватель для каждого нагревателя.
• Максимальная температура в блоке не должна превышать 60°C. Температуру необходимо замерять во время установки ввода
оборудования в эксплуатацию, чтобы убедиться в том, что температура не превышает это значение.
Выберите соответствующее защитное устройство или тепловую защиту.
• Запрещается устанавливать нагреватель внутри блока. Рекомендуется устанавливать нагреватель внутри подающей трубы, где
расстояние до нагревателя будет достаточным, чтобы температура внутри блока не превышала 60°C.
Управление термостатом (TB_THM-l)
Подключить к
контроллеру
стороннего
производителя
Система BMS (TB_BMS-l)
Подключить к
системе BMS
Выходы сухого контакта (TB_BMS-O)
Главный пульт управления
Сигнал
тревоги
(AL)
Сигнал
1 (O1)
Сигнал
2 (O2)
Сигнал
разморозки
(DFRT)
Сигнал нагревателя (HTR1 и HTR2)
Подключить к
замыкателю
нагревателя
Подключить к
замыкателю
нагревателя
Блок
вкл/
выкл
Охлаждение/
обогрев,
выбор
режима
Заданное
значение
охлаждения/
обогрева
Напряжение
питания 24 В
перемен. тока
Входные
сигналы
термостата
(G, Y1, Y2,
W1, W2)
