Отвод печных газов
Отвод печных газов от газового прибора должен осуществляться с помощью кухонной
вытяжки непосредственно в дымоход или на улицу. Если монтаж вытяжки невозможен
(рис. B), необходимо установить вентилятор на внешнюю стену или в вентиляционное
отверстие, при условии, что размеры отверстия должны быть пропорциональны
интенсивности нагнетания воздуха вентилятором (рис. C). Интенсивность нагнетания
воздуха вентилятором должна обеспечивать в кухне полную замену воздуха не менее
3—5 раз в час. В любом случае, одновременное использование дымоходов
несколькими газовыми приборами для отвода печных газов запрещено.
Подключение к газовой сети
Подключение к газовой сети выполняется в соответствии с местными стандартами.
Во время подключения установите предохранительный кран на конец трубопровода.
Прибор поставляется после проведения заводских испытаний и настроек на
определенный вид газа, указанный в табличке, расположенной на нижней защитной
панели рядом с газовой соединительной трубой. Убедитесь, что подаваемый газ
соответствует виду, указанному на табличке.
В противном случае следуйте указаниям, приведенным в главе "Адаптирование к
разным видам газа".
Для увеличения КПД и уменьшения расхода газа
убедитесь, что давление подачи газа соответствует
указанному в таблице "Характеристики горелки".
Если давление газа отличается от обозначенного
(или непостоянно), трубопровод подачи следует
оборудовать подходящим редуктором.

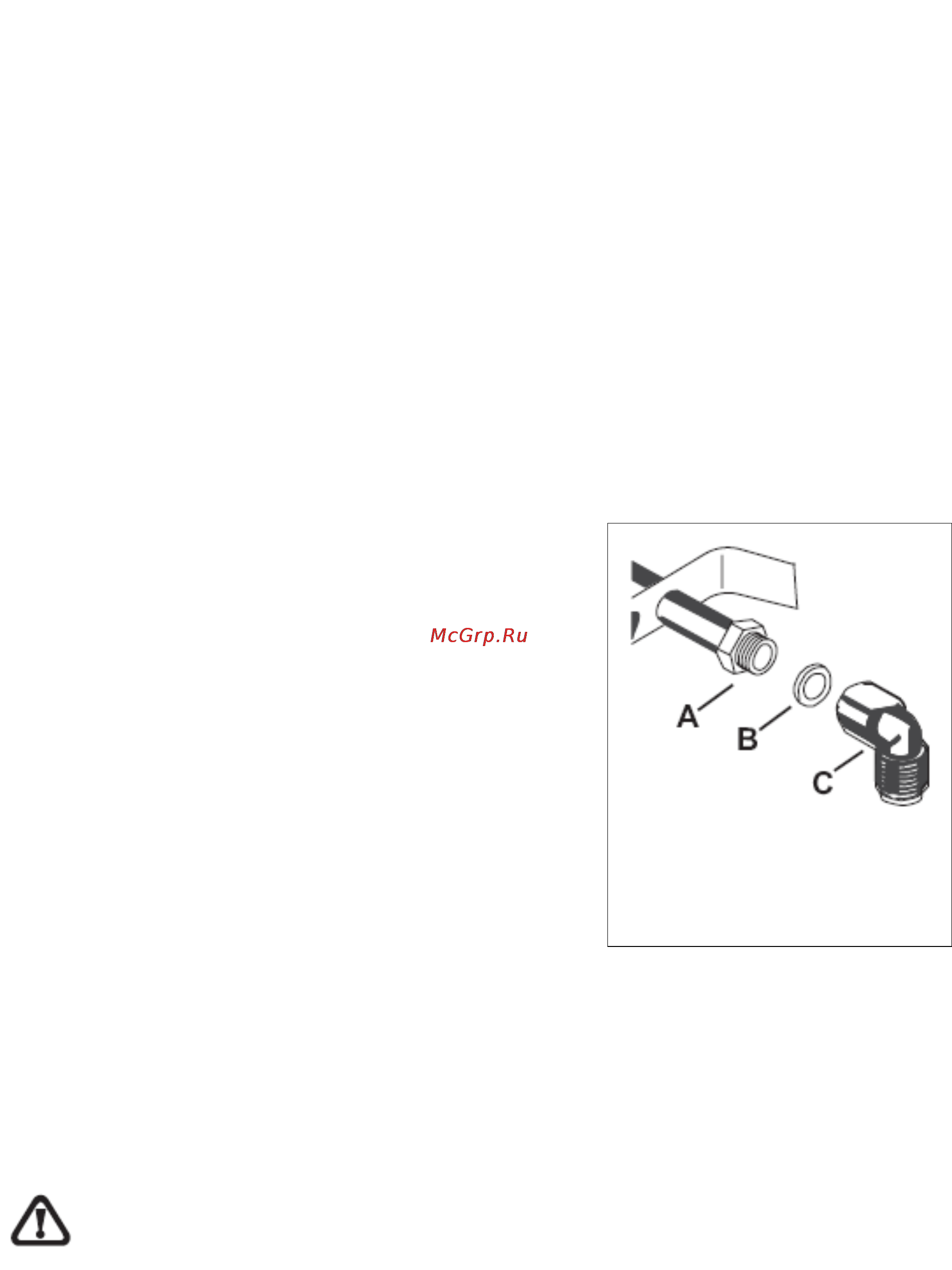

Присоедините муфту к газовой трубе, с
установленной 1/2" контргайкой и промежуточной
прокладкой, как показано на рисунке. Прокладки
должны соответствовать местным стандартам.
Закрутите детали, не прилагая чрезмерных усилий,
отрегулируйте муфту, чтобы она смотрела в
необходимом направлении, и окончательно
закрепите элементы.
Подключение
Подключите прибор к газовой системе с помощью металлической трубы и
регулировочных муфт или шланга из нержавеющей стали, соответствующего
местным стандартам! При использовании стальных шлангов убедитесь, что они не
касаются подвижных деталей и не повреждены. Данная проверка проводится, если
варочная панель комплектуется вместе с духовкой.
Точка подключения к газовой системе оснащена 1/2" наружной резьбой.
Во время установки запрещено оказывать давление на прибор.
После завершения монтажа всегда проверяйте плотность муфт, используя
мыльный раствор. Запрещено использовать огонь для проведения
данной проверки.
A) Установите на конец
газовой трубы
контргайку
B) Прокладка
C) Регулируемая муфта
25
