8
8. МОНТАЖ И СБОРКА СТАНКА
ВНИМАНИЕ!
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ
ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ!!!
8.1. Монтаж станка
8.1.1. Устанавливайте станок так, чтобы со всех сторон обеспечить свободный подход к нему.
Всегда должна быть возможность беспрепятственного выполнения операций по обслуживанию, перенастройке
и регулировке станка.
8.1.2. Установите станок на ровной горизонтально поверхности пола.
8.1.3. Обеспечьте устойчивость станка.
8.1.4. Вентилятор (35), Рис.2в, должен быть открыт для свободного поступления воздуха.
8.2. Сборка
станка
В момент поставки станок собран применительно к операции сверления и вертикального фрезерования
(вертикальное расположение шпинделя).
Конструкция станка предусматривает возможность не только сверления и вертикального фрезерования, но и
выполнение горизонтально фрезерования и шлифования. В связи с этим, для каждого вида операций
предусмотрены соответствующие варианты сборки и настройки станка, описанные в
разделе 10.
В данном разделе описаны только общие моменты сборки станка и подготовки его к работе.
8.2.1. На все маховики (8,9,26,19), Рис.2а, установите рукоятки (Б), Рис.1.
8.2.2. Установите два кабеля (33) в разъемы (34), Рис.2в.
8.2.3. Установите и закрепите винтом (13) защитный щиток (12), как показано на Рисунке 2а.
8.2.4. Если во время работы необходимо обеспечить
быстрое продольное перемещение рабочего стола (10),
Рис.2а., например, при шлифовании, то целесообразно установить маховик (8) в сборе с рукояткой (7), Рис.2а.
При установки маховика (8), Рис.2а, маховик (26), Рис.2а, необходимо снять со станка. Иначе продольное
перемещение рабочего стола (10), Рис.2а, будет невозможно.
Продольная подача рабочего стола (10) маховиком (26), Рис.2а, обеспечивается механизмом ходового
винта и
напрямую зависит от шага резьбы ходового винта. Это более точная подача.
Более быструю продольную подачу рабочего стола (10) обеспечивает вращение маховика (8), Рис.2. Она
обеспечивается механизмом «зубчатое колесо – рейка».

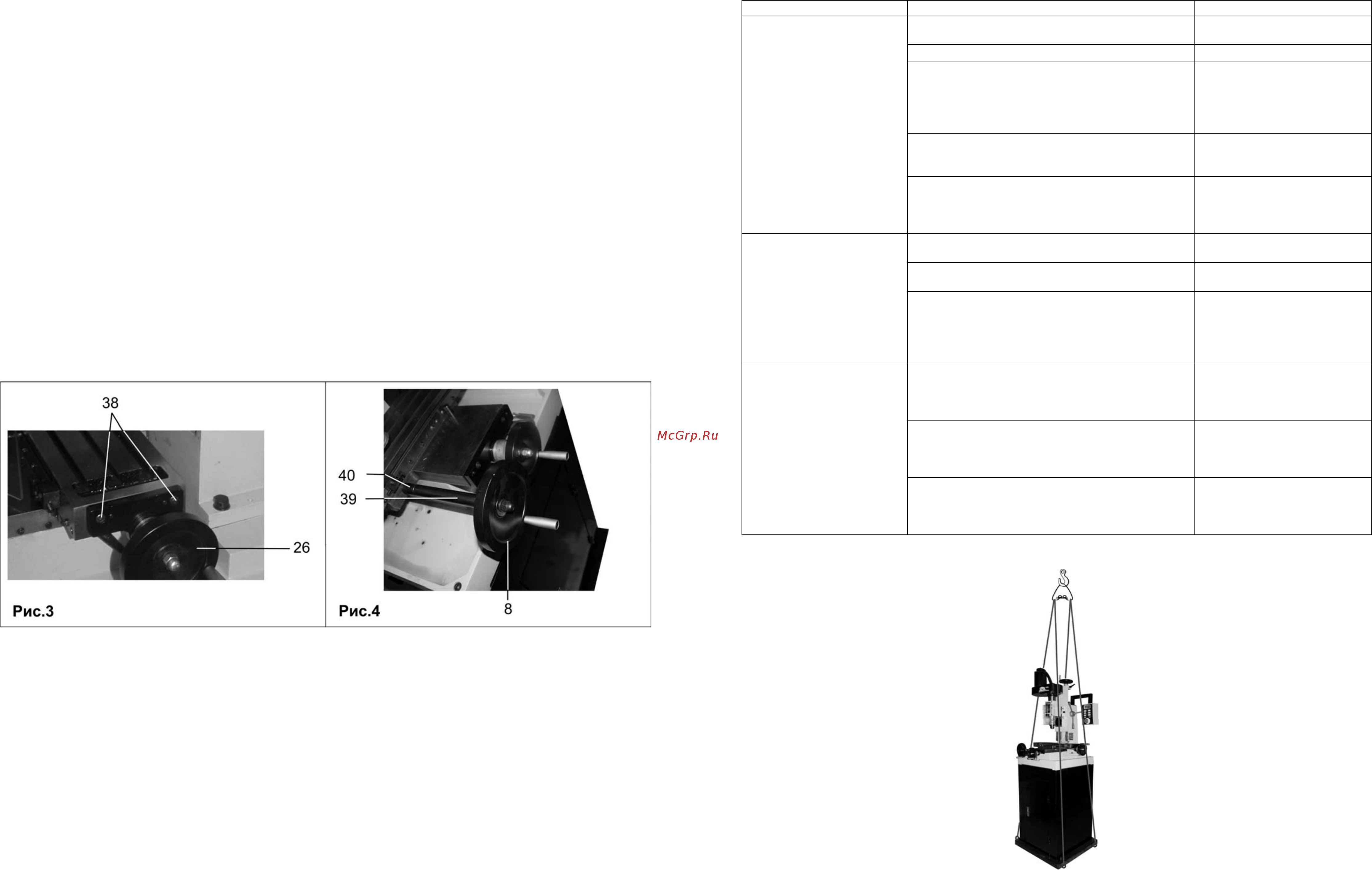

Для снятия маховика (26), Рис.2а, со станка, необходимо выкрутить два винта (38), Рис.3
Для установки маховика (26) необходимо затянуть два винта (38), Рис.3.
Установка
маховика (8), Рис.2а, производится путем введения в зацепление вала (39) с валом (40), Рис.4
9. РЕГУЛИРОВКИ
Ваш станок был собран и отрегулирован на заводе - изготовителе. Во время транспортировки регулировки
могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить вновь.
В момент поставки станок собран применительно к операции сверления и вертикального фрезерования
(вертикальное расположение шпинделя).
Конструкция станка предусматривает возможность не только сверления и вертикального фрезерования, но и
выполнение горизонтального фрезерования и шлифования. В связи с этим для каждого вида операций
предусмотрены соответствующие варианты сборки, настройки и регулировки станка, описанные в разделе 10.
В данном разделе описаны только общие для всех операций регулировки станка.
ПРЕДУПРЕЖДЕНИЕ: Все настройки и регулировки выполняйте только на выключенном станке (в
илка
шнура питания должна быть отсоединена от питающей розетки).
9.1. Регулировки рабочего стола (Рис.5)
9.1.1. Продольный ход рабочего стола (10) регулируется положением ограничителей (41) с болтами (44) в пазе
(47).Положение ограничителя (41) в пазе (47) фиксируется винтом (42). Для закрепления положения болта (44)
используется контргайка (45).
9.1.2. Поперечное положение рабочего стола (10) фиксируется ручкой фиксации (43).
9.1.3. При необходимости, например, для крепления тисков к поверхности рабочего стола (10), в
17
17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании станка является правильная регулировка. Лучше
всего проверить все регулировки во время устранения неисправности.
Неисправность Возможная причина Действия по устранению
Нет напряжения в сети питания
Проверить наличие
напряжения в сети
Неисправен выключатель
Неправильная сборка станка, сработал один из
конечных выключателей
Проверить выключатель
Правильно выполнить все
указания пунктов по сборке
монтажу и настройке станка
данного Руководства по
эксплуатации
Обрыв или сгорела обмотка двигателя
Обратиться в
специализированную
мастерскую для ремонта.
1. Двигатель не
запускается
Питание не поступает, так как сетевой
выключатель разомкнут
Установить предохранитель
или контрольный
выключатель
Низкое напряжение
Проверить напряжение в
сети
Перегрузка по сети
Проверить напряжение в
сети
2. Двигатель не развивает
полную скорость и не
работает на полную
мощность
Слишком длинный удлинительный шнур
Заменить шнур питания на
более короткий, убедиться,
что он отвечает
требованиям п.5.2.3.
Двигатель перегружен
Уменьшить нагрузку на
двигатель,
соблюдать режим работы
для данной операции.
Межвитковое замыкание или обрыв в обмотке
двигателя
Обратиться в
специализированную
мастерскую для ремонта
3. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
Предохранители или прерыватели имеют
недостаточную мощность
Установить предохранители
или прерыватели
соответствующей мощности
18. СХЕМА СТPОПОВКИ
