12

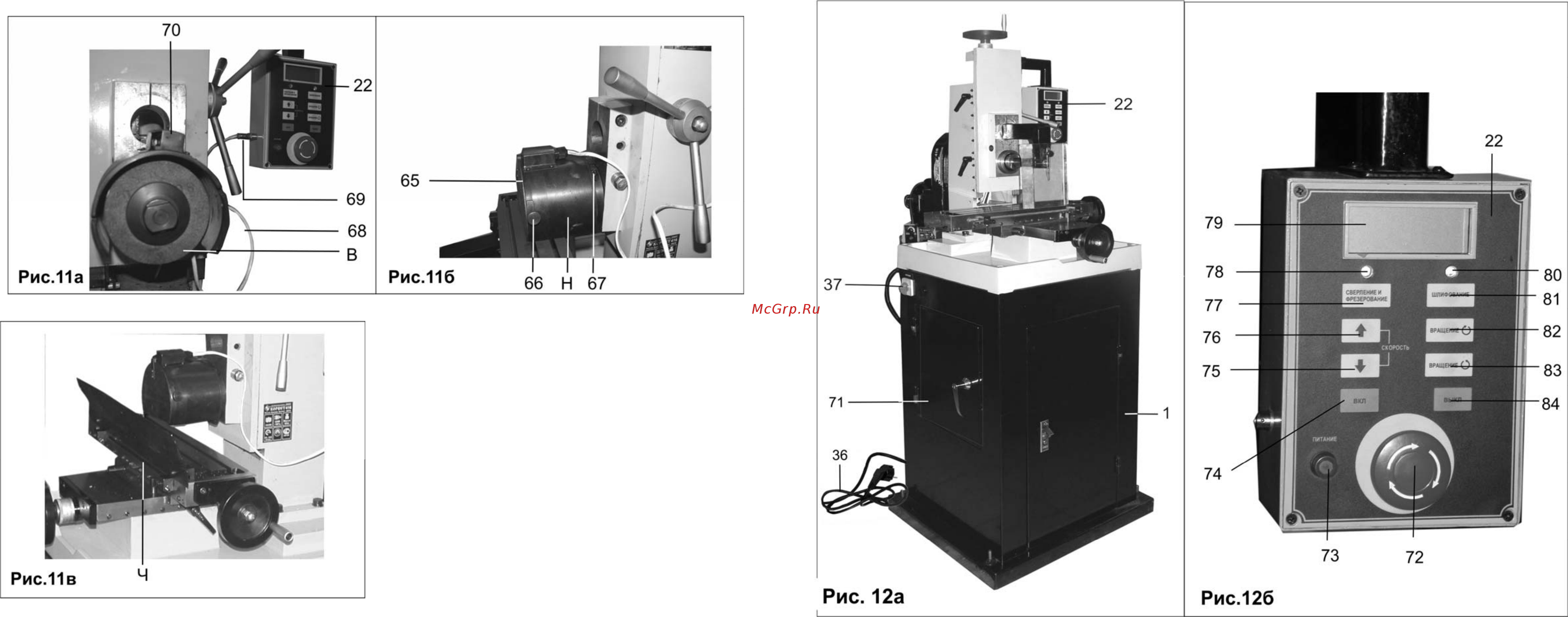

11. ВКЛЮЧЕНИЕ СТАНКА И ВЫБОР
СКОРОСНОГО РЕЖИМА ОБРАБОТКИ
ЗАГОТОВКИ (Рис.12а,б)
11.1. Включение станка возможно только после его
полной сборки, монтажа и настройки на определенную
операцию.
11.2. Прежде чем включить станок, внимательно
изучите все пункты данного руководства по
эксплуатации.
11.3. Все дверцы тумбы (1) должны быть закрыты.
11.4. Сетевой переключатель (37) должен находиться
в выключенном состоянии «0»
11.4. Подключите шнур питания (36) к источнику
электрического тока.
11.5.Переведите сетевой
переключатель (37) в
положение «I». При этом, на блоке управления (22) загорится индикатор (73) «Питание». Это означает, что
станок запитан от сети электрического тока.
11.6. С помощью кнопок (77) и (81) выберите один из двух режимов работы станка «СВЕРЛЕНИЕ И
ФРЕЗЕРОВАНИЕ» , «ШЛИФОВАНИЕ», соответственно. При этом, загорится один из соответствующих режиму
индикаторов (78) «СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ» или (80) «ШЛИФОВАНИЕ».
11.7.
Направление вращения шпинделя станка и режущего инструмента выбирается кнопками (82) или (83).
Кнопка (83) включает реверсивное вращение шпинделя.
11.8. В режиме «СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ» (горит индикатор (78)) возможно плавное переключение
скорости вращения шпинделя станка. Кнопка (76) плавно увеличивает скорость вращения шпинделя станка.
Кнопка (75) плавно уменьшает скорость вращения шпинделя станка.
11.9. Все сведения о скорости вращения шпинделя станка
показываются на цифровом дисплее (79).
11.10. В режиме «ШЛИФОВАНИЕ» (горит индикатор (80)) станок автоматически выведет скорость вращения
шпинделя на уровень 2500 об/мин.
Внимание!!!: Не начинайте процесс фрезерования/сверления материала, пока станок не наберет
максимально установленную скорость вращения шпинделя.
Скоростной режим обработки заготовки определяется опытным путём или из справочной и учебной
литературы с учётом
технических характеристик станка, твёрдости обрабатываемого материала, глубины
прохода, скорости подачи и применяемого режущего инструмента.
11.11. При нажатии кнопки (74) «ВКЛ» станок начинает работать. Шпиндель начинает свое вращение.
11.12. Подождите, пока шпиндель (27) Рис.2б, Рис.10а, станка максимально установленную скорость вращения
шпинделя и дайте поработать ему не менее двух минут на холостом ходу.
13
11.13. Для нормальной остановки вращения шпинделя предназначена кнопка (84) «ВЫКЛ»
11.14. Экстренная остановка станка производится нажатием кнопки (72). Для повторного запуска станка после
экстренной остановки необходимо разблокировать кнопку (72), повернув ее по часовой стрелке.
11.15. В некоторых случаях при неправильной настройке станка и в случае неправильного выбора режима работы
или срабатывания конечных выключателей (открыты дверцы,
открыта крышка (65) или не подключен кабель (68),
Рис.11а,11б, при шлифовании) запуск станка невозможен. При этом, происходит одновременное мигание
индикаторов (78) и (80). В этом случае необходимо полностью отключить станок от источника электрического тока и
проверить все настройки станка.
