4
4.1.8. Одевайтесь правильно. При работе на станке не надевайте излишне свободную одежду, перчатки,
галстуки, украшения. Они могут попасть в подвижные детали станка. Всегда работайте в нескользящей обуви и
убирайте назад длинные волосы.
4.1.9. Всегда работайте в защитных очках: обычные очки таковыми не являются, поскольку не противостоят
ударам; работайте с применением наушников
для уменьшения воздействия шума.
4.1.10. При работе стойте на диэлектрическом коврике .
4.1.11. При отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать
индивидуальные средства защиты дыхательных путей (респиратор), поскольку пыль при обработке некоторых
материалов может вызывать аллергические осложнения.
4.1.12. Сохраняйте правильную рабочую позу и равновесие, не наклоняйтесь над вращающимися деталями и
агрегатами,
и не опирайтесь на работающий станок.
4.1.13. Контролируйте исправность деталей станка, правильность регулировки подвижных деталей, соединений
подвижных деталей, правильность установок под планируемые операции. Любая неисправная деталь должна
немедленно ремонтироваться или заменяться.
4.1.14. Перед началом любых работ по настройке или техническому обслуживанию станка отсоедините вилку
шнура питания станка от розетки электросети.
4.1.15. Используйте
только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к
комплектующим. Применение несоответствующих комплектующих может стать причиной несчастного случая.
4.1.16. Не оставляйте станок без присмотра. Прежде чем покинуть рабочее место, выключите станок,
дождитесь полной остановки двигателя и отсоедините шнур от электросети.
4.1.17. Перед первым включением станка обратите внимание на правильность сборки и надежность установки
станка
.
4.1.18. Если Вам что-то показалось ненормальным в работе станка, немедленно прекратите его эксплуатацию.
4.1.19. Не допускайте неправильную эксплуатацию шнура питания. Не тяните за шнур питания при
отсоединении вилки от розетки. Оберегайте шнур от нагревания, от попадания масла и воды и повреждения об
острые кромки.
4.1.20. После запуска станка дайте ему поработать
не менее двух минут на холостом ходу. Если в это время
Вы услышите посторонний шум или почувствуете сильную вибрацию, выключите станок, отсоедините вилку
шнура питания от розетки электрической сети и установите причину этого явления. Не включайте станок до
выявления и устранения причины неисправности.
4.1.21. Не работайте на станке, если принимаете лекарства
или находитесь в состоянии алкогольного или
наркотического опьянения.
4.2. Дополнительные указания по обеспечению безопасности при работе с фрезерным
металлообрабатывающим станком
4.2.1. Никогда не выполняйте фрезерную операцию, если не установлены защитные кожухи, щитки или
крышки вращающихся узлов и элементов и элементов электропроводки, предусмотренные инструкцией.
4.2.2. Никогда не выполняйте операции, не соответствующие техническим
характеристикам станка.
4.2.3. Обеспечивайте необходимое крепление и положение режущего инструмента.
4.2.4. Обеспечивайте надежное крепление обрабатываемой детали.
4.2.5. Останавливайте станок, проверяйте состояние крепления и положение всех сопрягаемых деталей, узлов
и механизмов станка после 50 часов наработки.
4.2.6. Не форсируйте режим работы, рекомендованный для данной операции.
4.2.7. Не обрабатывайте отлитые заготовки с остатками формовочной смеси.
4.2.8. Используйте только заточенный режущий инструмент, соответствующий предполагаемой операции.
4.2.9. Не пытайтесь остановить шпиндель, патрон или фрезу руками или какими-либо предметами.
4.2.10. Не вставляйте ключ в не остановившийся патрон.
4.2.11. Не включайте станок с вставленным
в патрон ключом или с незакрепленной фрезой.
4.2.12. Не включайте и не выключайте станок при не отведённом от заготовки режущем инструменте.
4.2.13.Защитите себя от попадания стружки. Защитный экран должен находиться в крайнем нижнем положении.
4.2.14. Не допускайте скопление стружки на столе станка.
4.2.15. Убирайте стружку при помощи крючка и щётки.
4.2.16. При
техническом обслуживании не допускайте попадания смазочных материалов на кнопки и рычаги
управления.
4.2.17. Производите измерения обрабатываемой детали при помощи мерительных приборов и инструментов
только после полной остановки вращающихся и движущихся элементов станка.
4.2.18. К работе со станком допускается подготовленный и имеющий опыт работы на фрезерных
металлообрабатывающих станках персонал.
4.2.19. Не допускайте наматывание
стружки на режущий инструмент и скопление стружки на обрабатываемой
заготовке.
4.2.20. Не допускайте попадания стружки на ходовой винт подачи.
21

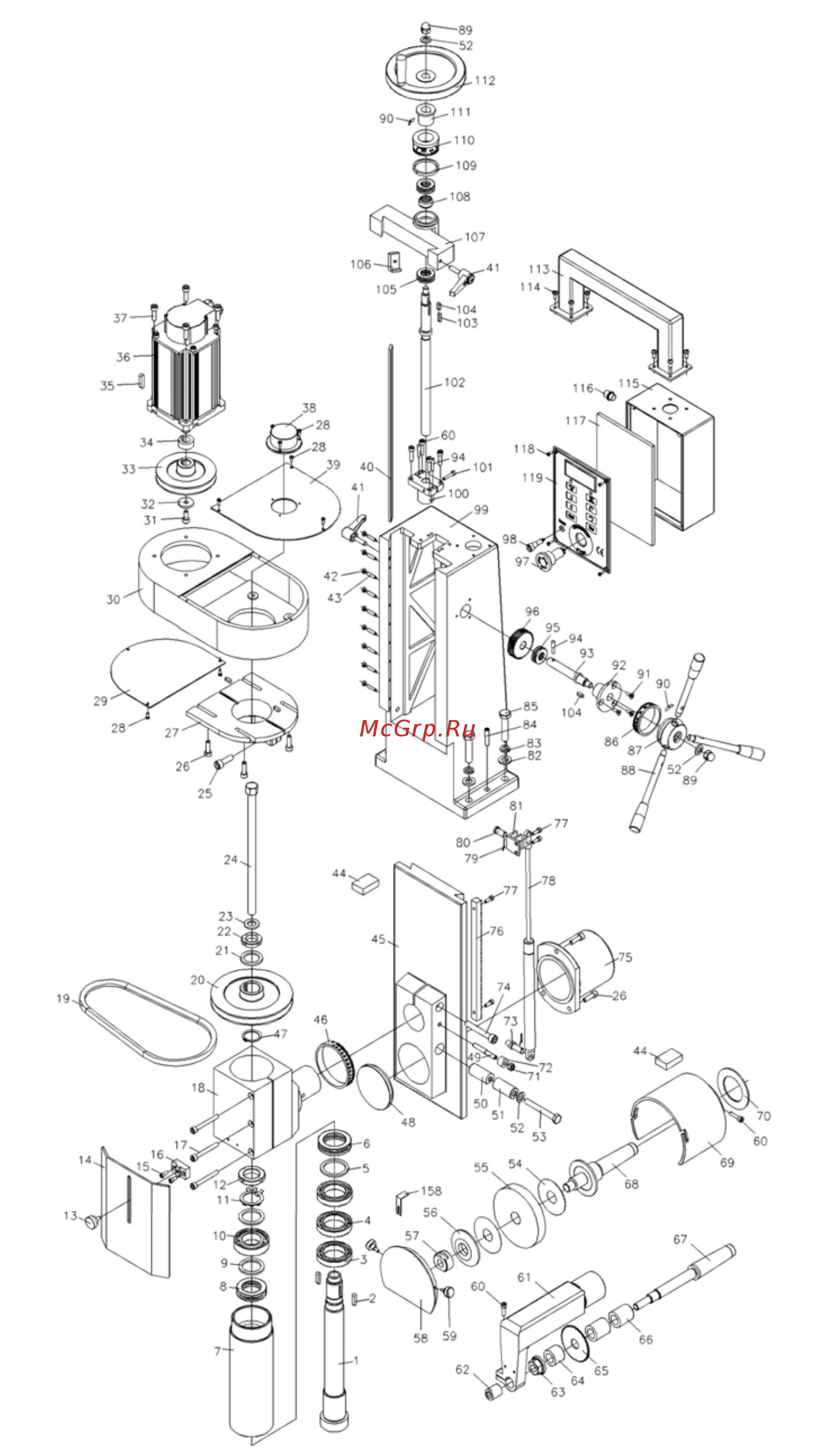

СХЕМА СБОРКИ СТАНКА «КОРВЕТ 416»
