![Энкор Корвет-416 20416 [8/14] Устройство станка](/img/pdf.png)
Энкор Корвет-416 20416 [8/14] Устройство станка

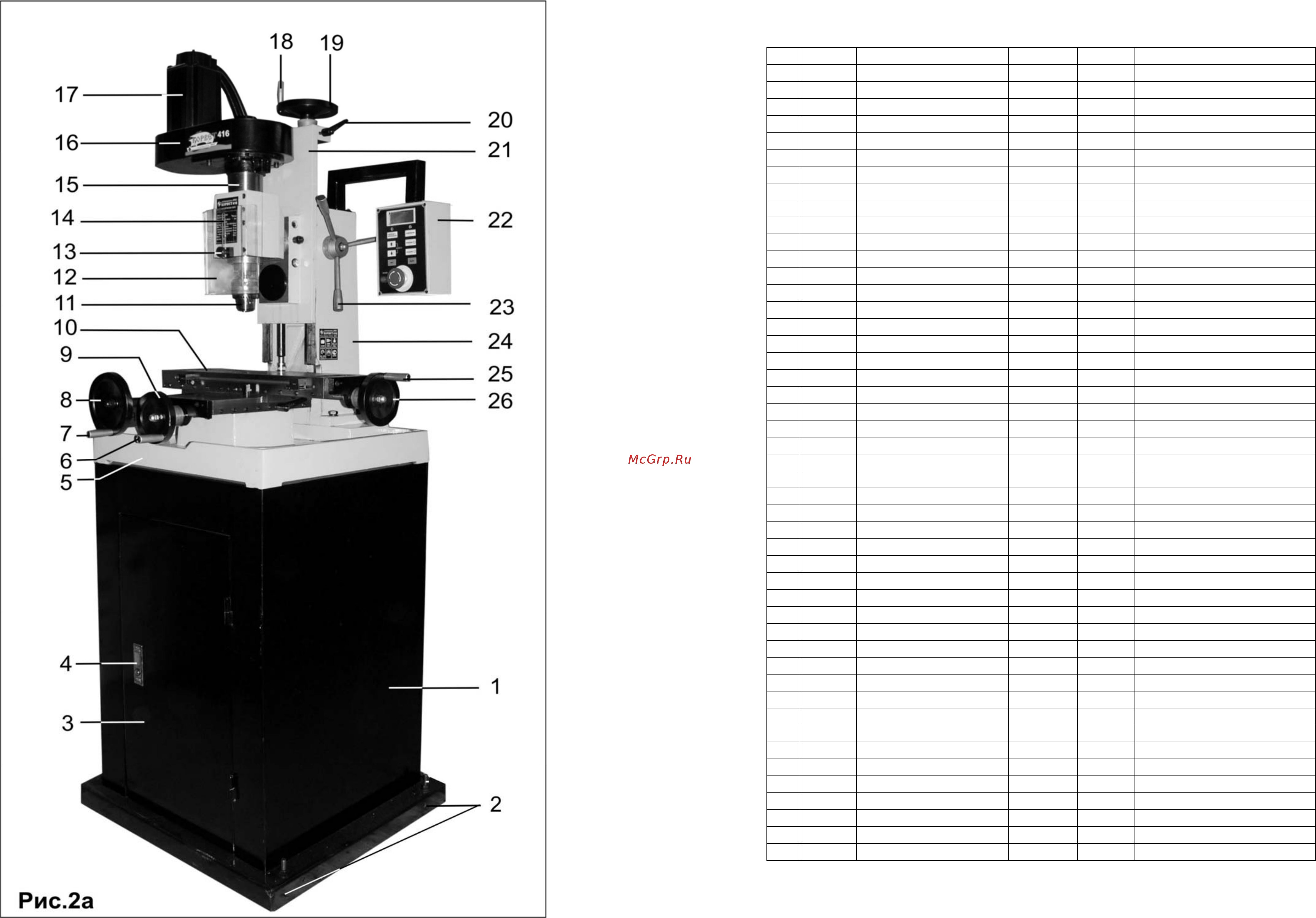

![Энкор Корвет-416 20416 [8/14] Устройство станка](/views2/1007023/page8/bg8.png)
6
7. УСТРОЙСТВО СТАНКА
19
ДЕТАЛИ СБОРКИ СТАНКА «КОРВЕТ 416»
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 202849 Шпиндель 48 202896 Крышка
2 202850 Шпонка 49 202897 Штифт
3 202851 Подшипник 50 202898 Втулка стопорная (левая)
4 202852 Подшипник 51 202899 Втулка стопорная (правая)
5 202853 Шайба 52 202900 Шайба
6 202854 Подшипник 53 202901 Болт
7 202855 Обойма шпинделя 54 202902 Шайба
8 202856 Подшипник 55 202903 Круг шлифовальный
9 202857 Шайба 56 202904 Фланец
10 202858 Подшипник 57 202905 Гайка
11 202859 Шайба 58 202906 Крышка
12 202860 Гайка 59 202907 Винт
13 202861 Винт 60 202908 Винт
14 202862 Щиток защитный 61 202909 Консоль
15 202863 Винт 62 202910 Втулка
16 202864 Держатель 63 202911 Гайка
17 202865 Винт 64 202912 Фланец
18 202866 Шпиндельная бабка 65 202913 Фреза
19 202867 Ремень 66 202914 Шайба (установочная)
20 202868 Шкив 67 202915 Оправка
21 202869 Шайба 68 202916 Оправка
22 202870 Гайка 69 202917 Кожух
23 202871 Шайба 70 202918 Прокладка
24 202872 Болт 71 202919 Гайка
25 202873 Винт 72 202920 Втулка
26 202874 Винт 73 202921 Ось
27 202875 Кронштейн 74 202922 Винт
28 202876 Винт 75 202923 Кожух
29 202877 Крышка (нижняя) 76 202924 Рейка
30 202878 Корпус (передачи) 77 202925 Винт
31 202879 Винт 78 202926 Цилиндр
32 202880 Шайба 79 202927 Шплинт
33 202881 Шкив 80 202928 Болт
34 202882 Шайба 81 202929 Кронштейн
35 202883 Шпонка 82 202930 Шайба
36 202884 Электродвигатель 83 202931 Шайба пружинная
37 202885 Винт 84 202932 Штифт
38 202886 Колпак 85 202933 Болт
39 202887 Крышка (верхняя) 86 202934 Шкала
40 202888 Вставка 87 202935 Цапфа
41 202889 Ручка 88 202936 Ручка
42 202890 Гайка 89 202937 Гайка колпачковая
43 202891 Винт 90 202938 Вставка
44 202892 Выключатель 91 202939 Винт
45 202893 Суппорт 92 202940 Втулка
46 202894 Шкала 93 202941 Вал
47 202895 Кольцо 94 202942 Штифт
