22
3

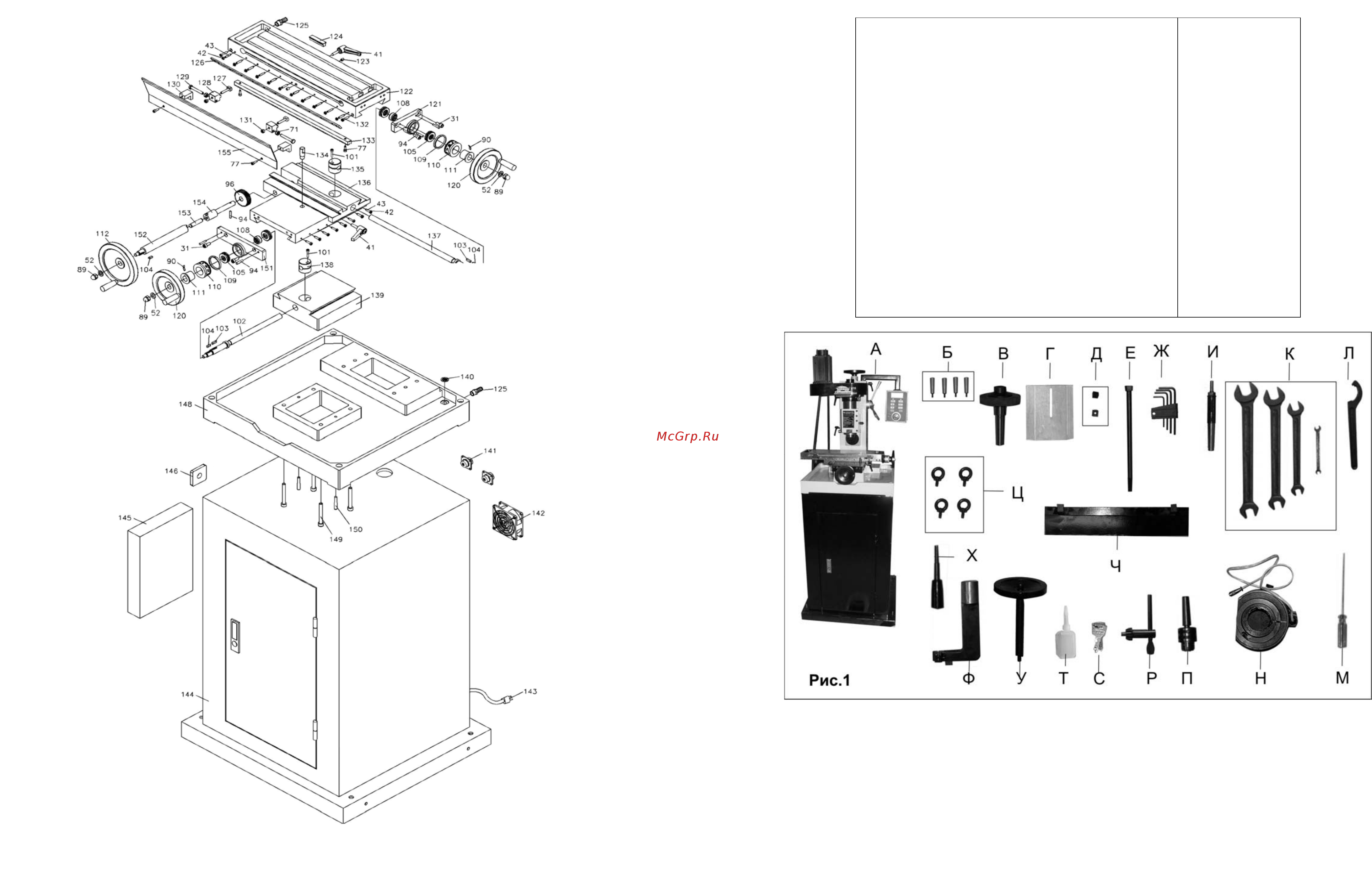

3. КОМПЛЕКТНОСТЬ СТАНКА (Рис.1)
А. Станок фрезерный
Б. Рукоятка
В. Круг шлифовальный на оправке
Г. Щиток защитный
Д. Гайка квадратная
Е. Шпилька крепёжная
Ж. Ключ шестигранный
И. Оправка
К. Ключ рожковый
Л. Ключ (гайки шкива)
М. Отвёртка
Н. Кожух шлифовальный
П. Патрон сверлильный
Р. Ключ сверлильного патрона
С. Ключ замка
Т. Маслёнка
У. Маховик
Ф
. Консоль
Х. Ручка
Ц. Рым-болт
Ч. Щиток съёмный
Руководство по эксплуатации
Упаковка
1шт.
4шт.
1шт.
1шт.
2шт.
1шт.
4шт.
1шт.
4шт.
1шт.
1шт.
1шт.
1шт.
1шт.
2шт.
1шт.
1шт.
1шт.
1шт.
4шт.
1шт.
1шт.
1шт.
Код для заказа 20416
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе со станком
ПРЕДУПРЕЖДЕНИЕ: не подключайте станок к сети питания до тех пор, пока внимательно не ознакомитесь с
изложенными в Руководстве рекомендациями и поэтапно не изучите все пункты настройки и регулировки
станка.
4.1.1. Ознакомьтесь с Вашим станком
4.1.2. Правильно устанавливайте
и всегда содержите в рабочем состоянии все защитные устройства.
4.1.3. Выработайте в себе привычку: прежде чем включать станок, убедитесь в том, что все используемые при
настройке инструменты удалены со станка.
4.1.4. Место проведения работ станка должно быть ограждено. Содержите рабочее место в чистоте, не допускайте
загромождения посторонними предметами. Не допускайте использование станка
в помещениях со скользким
полом, например, засыпанном опилками или натертом воском.
4.1.5. Запрещается эксплуатация станка в помещениях с относительной влажностью воздуха более 80%.
4.1.6. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места. Запирайте
рабочее помещение на замок.
4.1.7. Используйте станок только по назначению. Не допускается самостоятельное проведение модификаций
станка
, а также использование станка для работ, на которые он не рассчитан.
