ВНИМАНИЕ
• Во избежание риска несчастного случая и
возможного нарушения применимых законов,
переднее устройство DVD или TV (которое
продается отдельно) не должно ни в коем случае
использоваться во время вождения автомобиля.
Также, задние Дисплеи не должны находиться в
таких местах, где они явно отвлекают внимание
водителя.
• В некоторых странах или государствах, просмотр
изображений на дисплее вну
три
ав
томобиля
не разрешен даже лицам, не находящимся за
рулем. Где применимы такие правила, их следует
соблюдать, и эти элементы DVD данного устройства
не следует использовать.
ПРЕДУПРЕЖДЕНИЕ
• PIONEER не рекомендует вам самостоятельно
производить установку или обслуживание
дисплея. Устанавливая или обслуживая
устройство, вы можете подвергнуться риску
поражения электрическим током, а также
другим рискам. Предоставьте выполнение
всех работ, связанных с установкой и
обслуживанием вашего дисплея официальному
обслуживающему персоналу компании Pioneer.
• Закрепите все провода кабельными зажимами
или липкой лентой. Не оставляйте никаких
пров
од
ов неизолированными.
• Не просверливайте никаких отверстий в
моторном отсеке для подключения желтого
провода устройства к батарее автомобиля.
Вибрация двигателя может случайно привести
к повреждению изоляции в том месте, где
проведен провод из пассажирского салона в
моторный отсек. Будьте особо осторожны при
закреплении провода в этом месте.
• Очень опасно допускать обмотку пров
ода
диспле
я вокруг рулевой колонки или рычага
переключения коробки передач. Убедитесь, что
дисплей установлен таким образом, что он не
создает препятствий для вождения.
• Убедитесь, что провода не касаются
двигающихся частей автомобиля, например
рычага переключения коробки передач,
стояночного тормоза или направляющего
механизма сидений.
• Не укорачивайте никакие провода. При
укорачивании провода ц
епь защиты м
ожет не
сработать в нужный момент.
ВНИМАНИЕ
СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД НА РАЗЪЕМЕ
ПИТАНИЯ ПРЕДНАЗНАЧЕН ДЛЯ ОТОБРАЖЕНИЯ
СТОЯНОЧНОГО СОСТОЯНИЯ И ДОЛЖЕН
ПОДКЛЮЧАТЬСЯ К СТОРОНЕ ПИТАНИЯ
ПЕРЕКЛЮЧАТЕЛЯ СТОЯНОЧНОГО ТОРМОЗА.
НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ИЛИ
ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОВОДА МОЖЕТ
НАРУШИТЬ ПРИМЕНИМЫЙ ЗАКОН И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЯМ.
Важно
• Данное устройство не может быть установлено
в транспортном средстве без положения АСС
(вспомог.) на замке зажигания.
A
C
C
O
N
S
T
A
R
T
O
F
F
O
N
S
T
A
R
T
O
F
F
АСС положение
АСС положение нет
• Эксплуатация данного устройства в условиях,
отличных от описанных ниже, может привести к
пожару или сбою в работе устройства.
— Автомобиль батареей с 12-вольт и
отрицательным заземлением.
— Динамики с 50 Вт (выходная величина) и от 4 Ом
до 8 Ом (полное сопротивление).
• Чтобы предотвратить короткое замыкание, перегрев
или неправильное срабатывание убедитесь, что
следуете указаниям ниж
е.
— Отсое
дините отрицательную клемму батареи
пред установкой.
— Закрепите провода при помощи зажимов
или изоляционной ленты. Для защиты
проводки заизолируйте провода в местах их
соприкосновения с металлическими деталями.
— Прокладывайте все кабели вдали от
двигающихся частей, таких как рычаг
переключения коробки передач или
направляющая для выдвижения сиденья.
— Прокладывайте все кабели вдали от г
орячих
мест,
таких как рядом с выпуском нагревателя.
— Запрещается подключать желтый провод
дисплея к аккумуляторной батарее автомобиля
через сверленое отверстие в отсеке двигателя.
— Защитите все неподключенные кабели
разъемами с изоляционной лентой.
— Не укорачивайте какие-либо кабели.
— Никогда не срезайте изоляцию со шнура питания
данного устройства с целью по
дачи питания
на
другое устройство. Допустимая нагрузка кабеля
по току ограничена.
— Используйте плавкий предохранитель заданного
номинала.
— Никогда не подключайте отрицательный кабель
динамика напрямую к заземлению.
— Запрещается связывать вместе отрицательные
кабели нескольких громкоговорителей.
• При включении питания устройства управляющий
сигнал подается через сине-белый провод.
Подключите этот провод к клемме пульта
управления внешнег
о усилит
еля мощности
или клемме реле управления антенны с
электроприводом (макс. 300 мА 12 В постоянного
тока). Если автомобиль оборудован встроенной в
оконное стекло антенной, подсоедините провод к
клемме питания усилителя антенны.
• Запрещается подсоединять сине-белый кабель к
клемме питания внешнего усилителя мощности.
Также запрещается подсоединять данный провод
к клемме питания ант
енны с электроприв
одом. В
противном случае может возникнуть утечка тока
аккумуляторной батареи или иная неисправность.
• IP-BUS соединители с цветовым кодированием.
Будьте уверены, что соединяете соединители
одинакового цвета среди соединителей с цветовым
кодированием.
• Черный кабель является заземляющим.
Заземляющие кабели данного устройства и других
устройств (особенно устройств, предназначенных
для эксплуатации при больших т
оках, т
аких как
усилитель мощности) должны монтироваться
отдельно. В противном случае их случайное
отсоединение может привести к пожару или
неисправности.

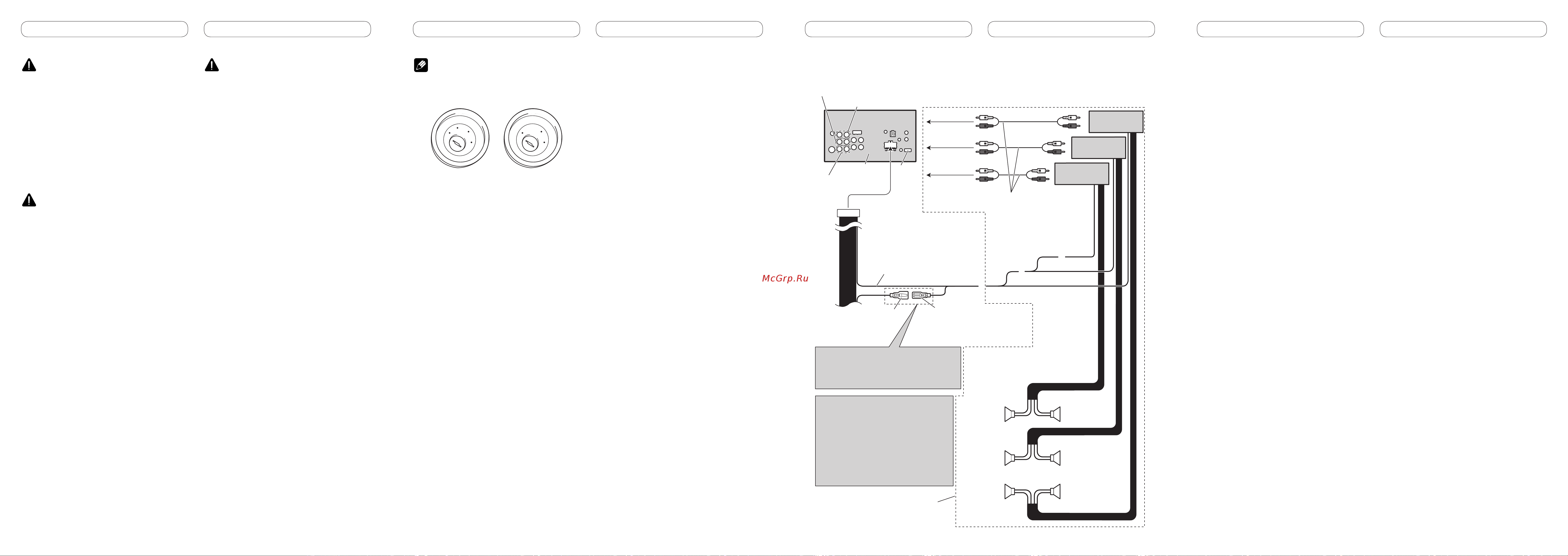

Соединение с усилителем мощности, который продается
отдельно
Синий/белый
Подключите к клемме
системы контроля
усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Расположение штекера разъема ISO на
различных автомобилях может отличаться.
Если штекер 5 предназначен для управления
антенной, подсоедините 5* к 6*. На других
автомобилях подключать 5* к 6* запрещается
Синий/белый (5*)
• При подключении к данному устройству
многоканального процессора
(DEQ-P6600), который продается
отдельно, ничего не подключайте к
проводам динамиков и дистанционному
управлению системы (голубой/белый).
• При подключении к данному устройству
многоканального процессора, обратитесь
к инструкции по установке
многоканального процессора для
уточнения метода подключения.
Соедините с кабелями RCA
(продаются отдельно)
Выполните данные подключения, когда
используется усилитель, который не входит
в состав обязательного оборудования.
Система дистанционного управления
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
К переднему
выходу
К заднему
выходу
К выходу
низкочастотного
динамика
Данное
устройство
Задний выход
Передний выход
Выход
низкочастотного
динамика
(только
AVH-
P4200DVD)
Передний
динамик
Передний
динамик
Задний
динамик
Задний
динамик
Низкочастотный
динамик
Низкочастотный
динамик
Левый Правый
