Примечания
• Проверьте все соединения и системы перед
окончательной установкой.
• Не используйте детали, не разрешенные
производителем к использованию, поскольку это
может стать причиной неисправностей.
• Уточните у дилера компании, требует ли установка
сверления отверстий или внесения иных
изменений в конструкцию автомобиля.
• Не устанавливайте устройство там, где:
— оно может служить препятствием работы
транспортного сре
дств
а.
— оно может стать причиной повреждения
пассажира в результате внезапной остановки.
• Не устанавливайте экран там, где он может (i)
помешать водительскому обзору, (ii) ухудшать
работу какой-нибудь системы управления
транспортного средства или приспособления
безопасности, включая воздушные подушки,
кнопки огней безопасности или (iii) снижать
возможность водителя безопасно управлять
транспортным средством.
• Полупроводниковый лазер будет повре
жд
ен, если
он перегреется. Устанавливайте данное устройство
вдали от горячих мест, таких как рядом с выпуском
нагревателя.
• Оптимальное изображение не получается, когда
устройство установлено под углом меньше чем 30°.
• При установке, после подтверждения подходящего
рассеивания тепла при использовании этого
устройства, пожалуйста, удостоверьтесь, что вы
оставляете прострное место позади адней панели
и, пожалуйста, сверните любые неприкрепленные
кабели так, чтобы они не смогли заблокировать
вентиляционное отверстие.
Оставить просторное
место
Пeрeдняя панель

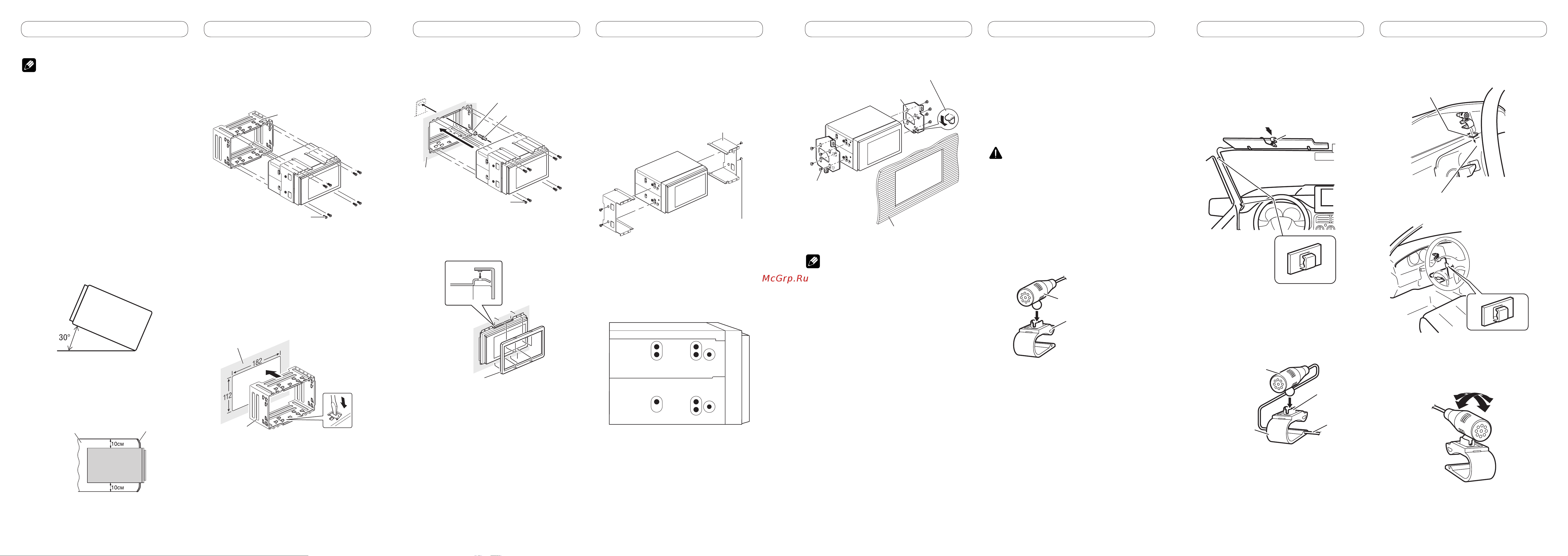

Перед установкой данного
устройства
• Удалите держатель.
Ослабьте винты (3 мм × 6 мм), чтобы удалить
держатель.
Винт (3 мм × 6 мм)
(поставляется с этим устройством)
Держатель
(поставляется с этим устройством)
Установка с держателем и
боковым кронштейном
1. Установите держатель в приборную
панель.
После установки держателя в приборную
панель, выберите и согните петли,
соответствующие толщине материала
приборной панели. (Установите данное
устройство как можно жестко, используя
верхние и нижние петли. Чтобы обеспечить
надежность установки устройства, согните
петли под 90 градусов.)
Приборная панель
Держатель (поставляется с этим устройством)
2. Установите данное устройство и
затяните винты.
Двусторонний винт
(поставляется с этим
устройством)
Винт (3 мм × 6 мм)
(поставляется с этим устройством)
Приборная
панель
Резиновый вкладыш
(поставляется с этим устройством)
3. Прикрепите декоративное кольцо.
Декоративное кольцо
(поставляется с этим устройством)
Установите, используя
винтовые отверстия на
стороне устройства
1. Удалите боковые кронштейны.
Боковой кронштейн
(поставляется с этим устройством)
Винт для закрепления бокового
кронштейна (5 мм × 9 мм)
(поставляется с этим устройством)
2. Закрепление устройства с
фабричным радиомонтажным
кронштейном.
Установите устройство так, чтобы его
винтовые отверстия совпадали с винтовыми
отверстиями кронштейна, и затяните винты
в 3 или 4 местах на каждой стороне.
Фабричный радиомонтажный кронштейн
Если защелка мешает, согните её вниз.
Приборная панель или
консоль
Самонарезающий
винт (5 мм × 8 мм)
Примечание
В некоторых моделях транспортных средств может
произойти несоответствие между устройством
и приборной панелью. Если это произойдет,
используйте поставляемую рамку, чтобы заполнить
зазор.
Установка микрофона
(только AVH-P3200BT)
Примечания по установке
Установите микрофон в позицию и
ориентируйте его так, чтобы он мог
улавливать голос человека, который
оперирует системой.
ОСТОРОЖНО
• Чрезвычайно опасно позволять проводам
микрофона обвиваться вокруг рулевой колонки
или рычага передач. Убедитесь, что установили
устройство таким образом, что оно не будет
затруднять движение.
Когда микрофон установлен на
солнцезащитном козырьке
1. Установка микрофона на
микрофонном зажиме.
Микрофон
Микрофонный зажим
2. Установка микрофонного зажима на
солнцезащитном козырьке.
• Наверху солнцезащитного козырька
установите микрофонный зажим. (Опускание
солнцезащитного козырька уменьшает
степень распознавания голоса для
оперирующего голоса.)
Микрофонный зажим
Скоба
Используйте
отдельно
продаваемые скобы
для крепления
проводов внутри
автомобиля, где это
необходимо.
Когда микрофон установлен на
рулевой колонке
1. Установка микрофона на
микрофонном зажиме.
Микрофон
Микрофонный
зажим
Поместите провод
микрофона в
канавку.
• Микрофон может быть установлен без
использования микрофонного зажима.
В этом случае отсоедините основание
микрофона от микрофонного зажима.
Чтобы отсоединить основание микрофона
от микрофонного зажима, скользите
основанием микрофона.
Установка Установка Установка Установка
2. Установка микрофонного зажима на
рулевой колонке.
Двусторонняя лента
Установите микрофонный зажим на
задней стороне рулевой колонки.
Скоба
Используйте
отдельно
продаваемые скобы
для крепления
проводов внутри
автомобиля, где это
необходимо.
Регулировка угла наклона
микрофона
Угол микрофона может быть отрегулирован.
Основание
микрофона
