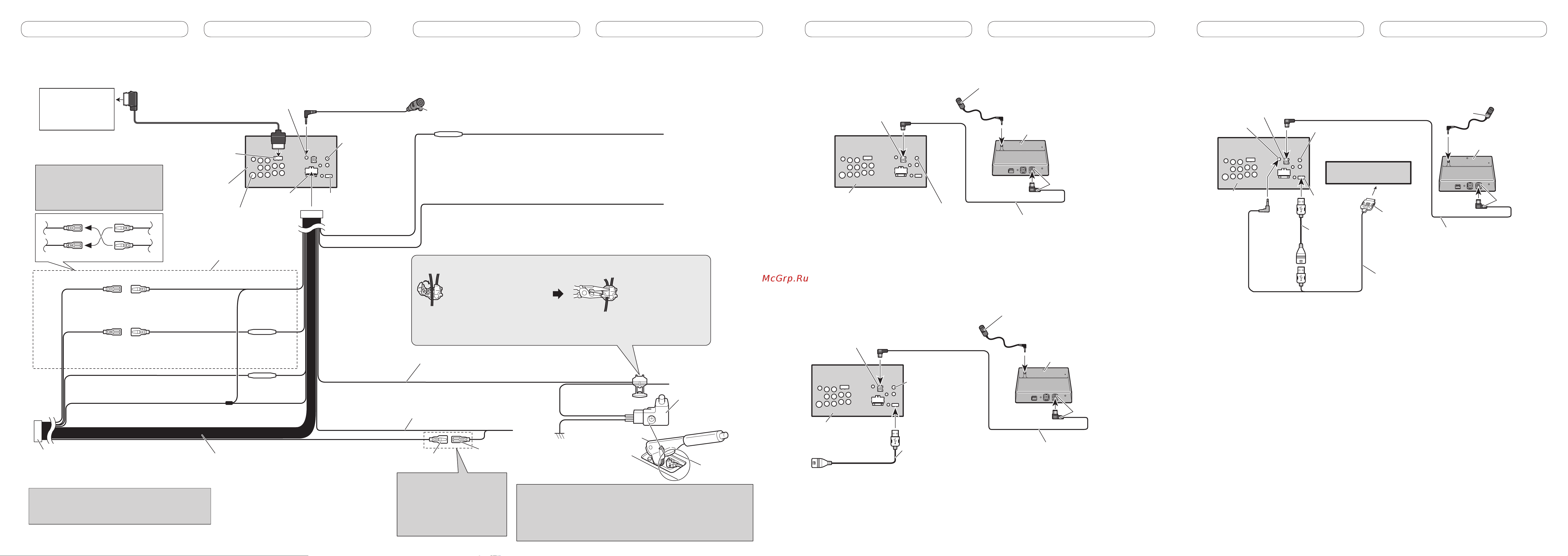

Соединительный шнур питания
Возможно
подсоединение
навигационного
устройства (AVIC-F220
(продается отдельно)).
Пожалуйста, обратитесь к вашему
дилеру, чтобы справиться о
навигационном устройстве,
которое может быть подсоединено.
Примечания:
•
Измените исходные настройки данного устройства (См. Руководство по
эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.
•
Когда используете низкочастотный динамик 70 Вт (2 Ω), убедитесь, что
соединились с Фиолетовым и Фиолетовым/черным проводами данного
устройства. Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.
Способ подключения
1. Зажмите провод.
2. Плотно обожмите
острогубцами.
Примечание:
• Положение переключателя стояночного тормоза зависит от модели автомобиля.
За более подробной информацией, обращайтесь к инструкции по эксплуатации
автомобиля или к дилеру.
Желтый/черный
Если используется оборудование, имеющее функцию приглушения звука,
данный провод необходимо подсоединить к клемме Audio Mute данного
устройства. В противном случае необходимо проследить за тем, чтобы
данный провод не контактировал с любыми другими разъемами.
Светло-зеленый
Используется для индикации состояния стояночного тормоза.
Эти провода должны подключаться к стороне питания
переключателя стояночного тормоза.
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В пост. ток).
Расположение штекера разъема
ISO на различных автомобилях
может отличаться. Если штекер 5
предназначен для управления
антенной, подсоедините 5* к 6*.
На других автомобилях
подключать 5* к 6* запрещается.
Синий/белый (5*)
Сторона заземления
Сторона электропитания
Переключатель
стояночного
тормоза
Провода динамиков
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый
или низкочастотный динамик
Зеленый/черный: Задний левый
или низкочастотный динамик
Фиолетовый: Задний правый
или низкочастотный динамик
Фиолетовый/черный: Задний правый
или низкочастотный динамик
ISO разъем
Примечание:
В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.
При подключении к данному устройству многоканального
процессора (DEQ-P6600), который продается отдельно,
ничего не подключайте к проводам динамиков и
дистанционному управлению системы (голубой/белый).
Примечание:
В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае, убедитесь,
что 1* подключили к 4* и 3* к 2*.
1*
3*
2*
4*
Желтый (2*)
Разрывный (или
вспомогательный)
Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.
Соедините провода одинакового
цвета друг с другом.
Резистор
предохранителя
Резистор
предохранителя
Красный (4*)
Вспомогательный
(или разрывный)
Красный (3*)
Подключите к клемме,
контролируемой замком
зажигания (12 В пост. ток).
Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.
Данное
устройство
(только
AVH-P4200DVD)
Вход микрофона (AVH-P3200BT)
Микрофон
(только AVH-P3200BT)
Вход антенны
Резистор
предохранителя
Оранжевый/белый
Подключить к клемме выключателя освещения.
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода,
используйте тот, на котором изменяется напряжение при
переключении рычага коробки передач в положение
REVERSE (R) (Задний ход). Такое подключение позволяет
устройству воспринимать, в каком направлении движется
автомобиль: назад или вперед.
4 м
Предохранитель
(10А)
Гнездо AUX (3,5 ø) (AVH-P4200DVD)
Для подсоединения дополнительного устройства
используйте кабель с мини штекером.
Вход RGB
Монтажный
дистанционный ввод
Может быть
подключен жестко-
смонтированный
адаптер
дистанционного
управления
(продается отдельно).
Вставьте 26-штырьковый
кабель в направлении,
указанном на рисунке.
26-штырьковый кабель (Поставляется с навигационной системой)
Подключение системы (только AVH-P4200DVD)
Данное устройство
IP-BUS кабель
(поставляется с адаптером Bluetooth)
Черный
Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)
Микрофон для дозвона
«свободные руки»
(поставляется с адаптером Bluetooth)
Разъем для подключения IP-BUS
Монтажный дистанционный ввод
Может быть подключен жестко-
смонтированный адаптер
дистанционного управления
(продается отдельно).
1,5
м
При соединении с поставляемым кабелем USB (только AVH-
P4200DVD)
1,5
м
Кабель USB
(поставляется с этим устройством)
Подключить к отдельно
продающемуся прибору USB
IP-BUS кабель
(поставляется с адаптером Bluetooth)
Черный
Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)
Микрофон для дозвона
«свободные руки»
(поставляется с адаптером Bluetooth)
1,5
м
Данное устройство
Разъем для подключения IP-BUS
Монтажный
дистанционный вво
д
Может быть подключен
жестко-смонтированный
адаптер дистанционного
управления
(продается отдельно).
При соединении с вспомогательным кабелем CD-IU200V
(только AVH-P4200DVD)
Данное устройство
Монтажный дистанционный ввод
Может быть подключен жестко-
смонтированный адаптер
дистанционного управления
(продается отдельно).
iPod с видео возможностями
(продается отдельно)
IP-BUS кабель
(поставляется с адаптером Bluetooth)
Черный
Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)
Микрофон для дозвона
«свободные руки»
(поставляется с адаптером Bluetooth)
1,5 м
Разъем для подключения IP-BUS
USB вход
AUX вход (AUX)
Стыковочный
соединитель
Связующий кабель
(CD-IU200V) (продается отдельно)
1,5 м
Кабель USB
