Инструкция по эксплуатации
- 10 -
INCUT 10

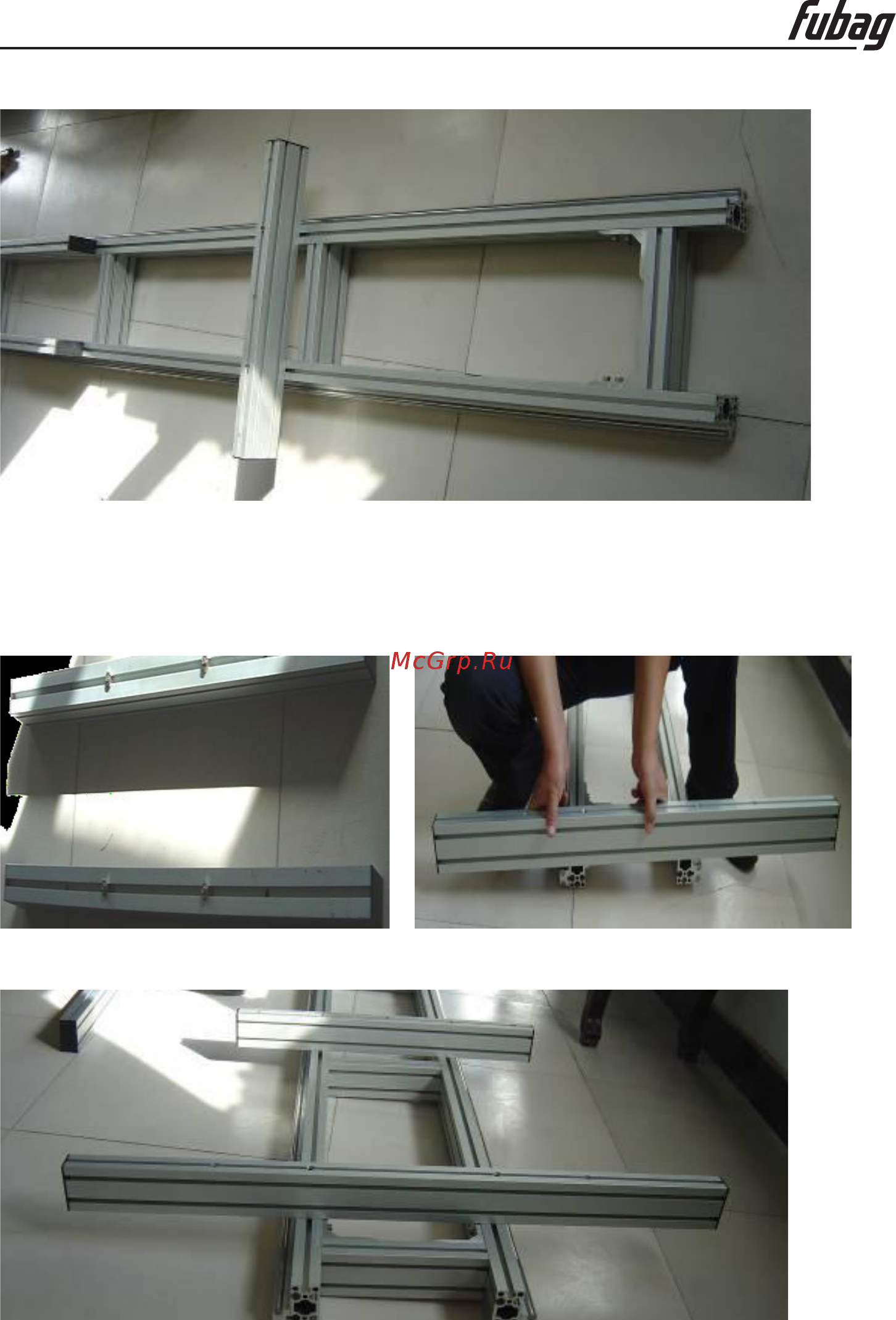

Рисунок 7. Закрепите 2 блока на расстоянии 1000 мм от края рамы
8. Возьмите два других подкладных поперечных блока длиной 1000 мм (с установленны-
ми в них двумя болтами), вставьте гайки для подкладного блока в два паза, заводя их с
края рамы. См. рис. 8.
По-
вторите последний шаг, присоедините другой подкладной поперечный блок, так чтобы
оба эти блока были закреплены на расстоянии 200 мм от обоих краёв рамы.
Рисунок 8. Закрепите 2 блока на расстоянии 200 мм от края рамы
