Инструкция по эксплуатации
- 12 -
INCUT 10
4.4. Как устанавливается поперечная балка (Ось Y)

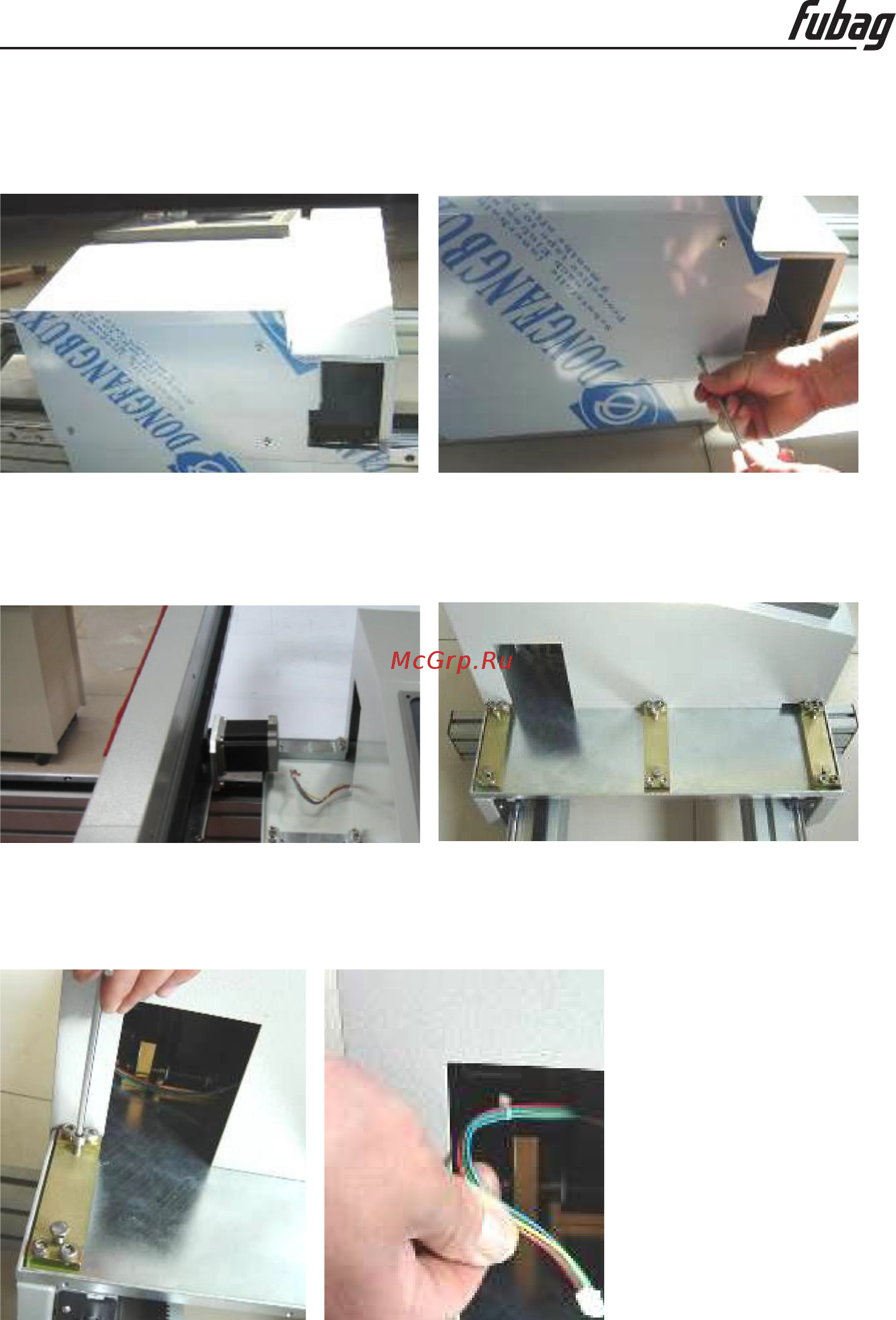

1. Отсоедините защитную стенку с задней стороны центрального блока, как показано
на рис.1.
Рисунок 1. Отсоединение защитной стенки
2.Снимите кожух, закрывающий балку, находящийся на центральном блоке сбоку, как
показано на рис. 2.
Рисунок 2. Съём кожуха, закрывающего балку
3. Выкрутите 6 болтов из плиты основания, вытяните из окна провода с разъёмом, иду-
щие к двигателю, приводящему в движение поперечную балку, как показано на рис. 3.
Рисунок 3. Выкручивание болтов; извлечение проводов с разъёмом
