Инструкция по эксплуатации
- 8 -
INCUT 10

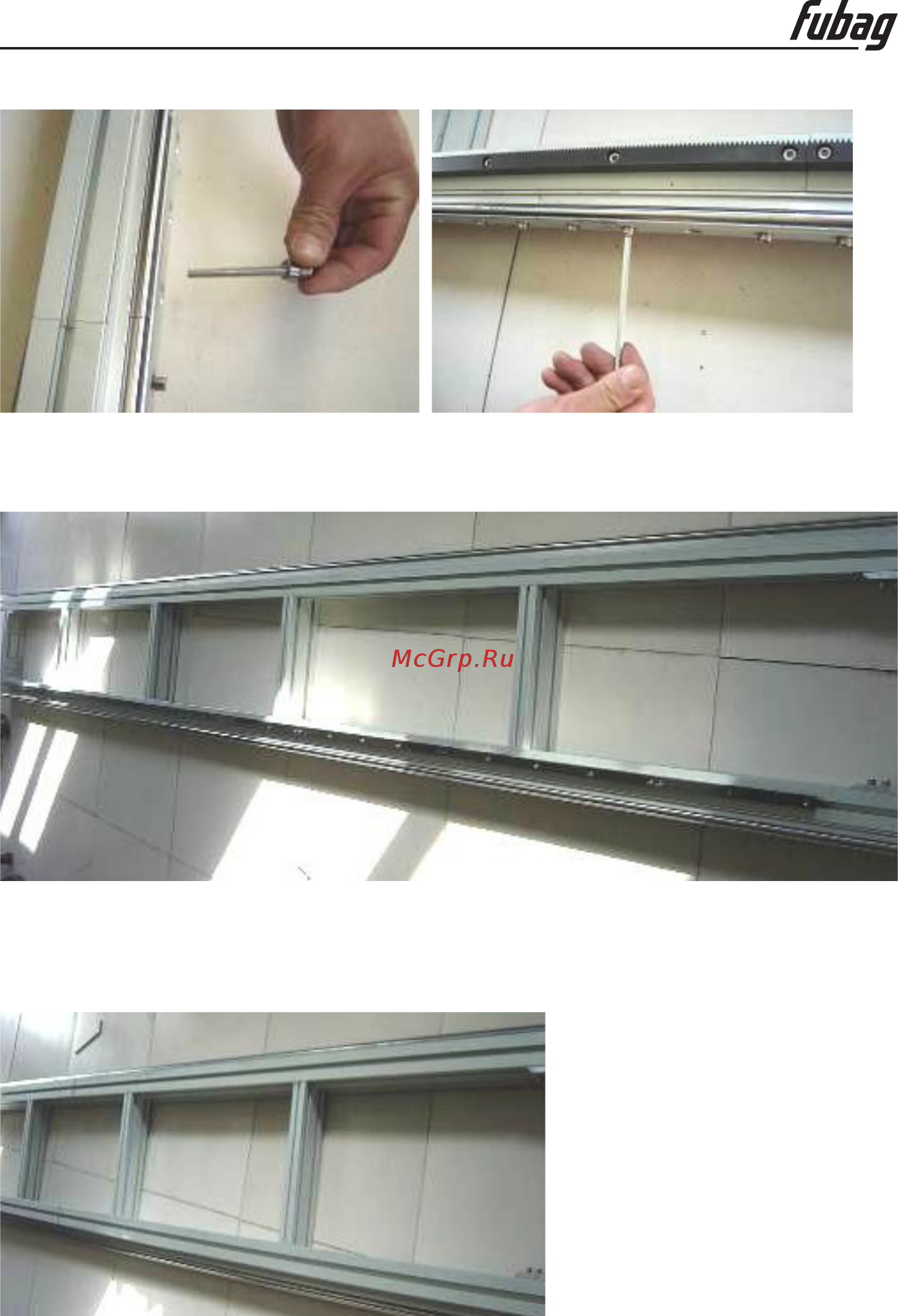

Закрепите присоединенную направляющую
Рисунок 3. Закрутите один за другим все болты
Рисунок 4. Направляющая ОСИ Х в сборе
5. Переверните направляющие низом вверх на 180 градусов, так чтобы направляющие
были обращены вниз, как показано на рис. 5.
Рисунок 5. Направляющая, обращённая вниз
