Инструкция по эксплуатации
- 9 -
INCUT 10

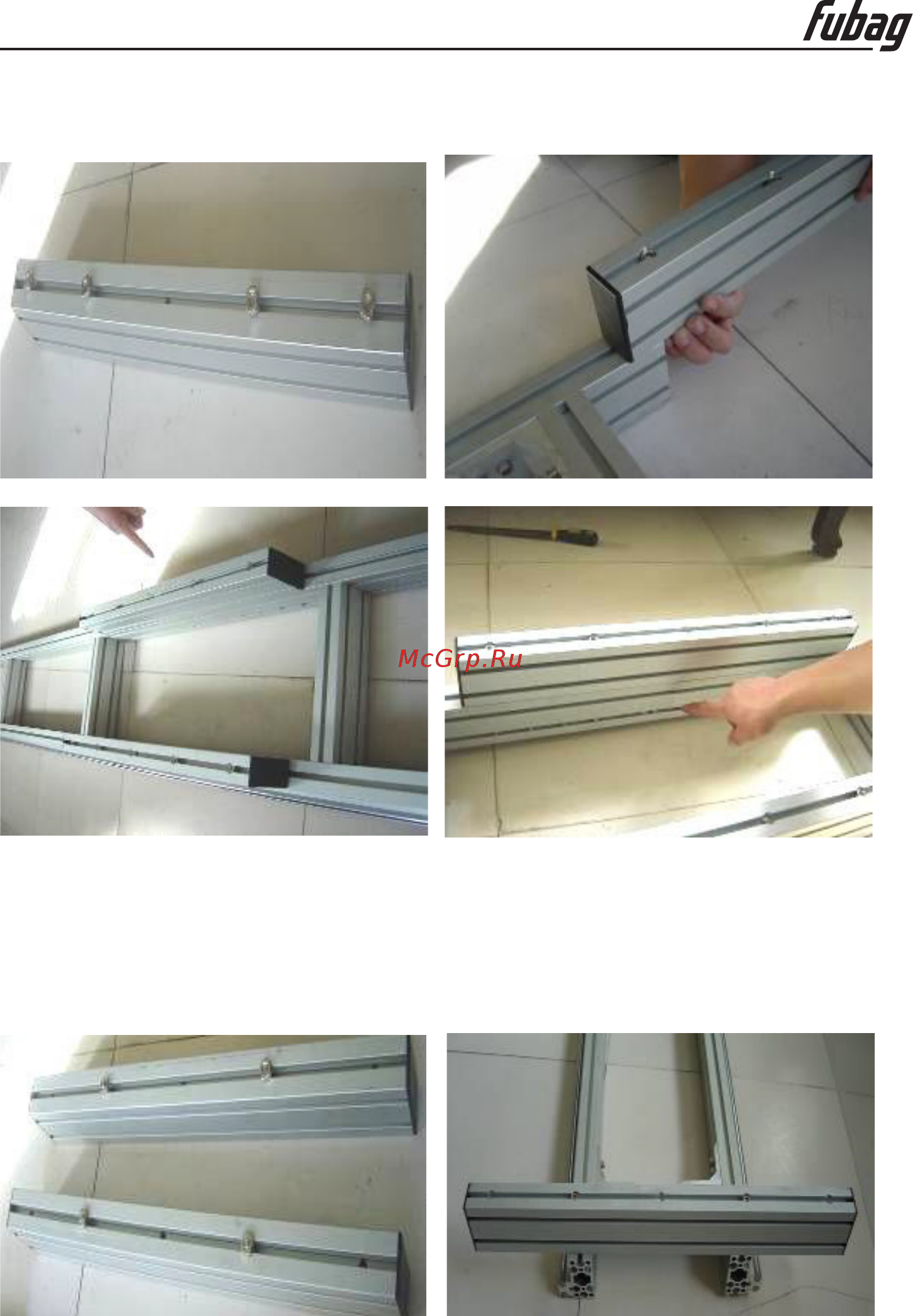

6. Возьмите два подкладных продольных блока длиной 650 мм (с установленными в них 4
болтами), вставьте 4 квадратные гайки в паз, заводя их с края направляющей. См. рис. 6.
Рисунок 6. Присоединение подкладных продольных блоков к месту стыка направляющих
7. Возьмите два подкладных поперечных блока длиной 640 мм (с установленными в них
двумя болтами), вставьте гайки для подкладного блока в два паза, заводя их с края
рамы.
См. рис. 7.
Повторите последний шаг, присоедините другой подкладной поперечный блок, так чтобы
оба эти блока были закреплены на расстоянии 1000 мм от обоих краёв рамы.
