Инструкция по эксплуатации

- 7 -

INCUT 10

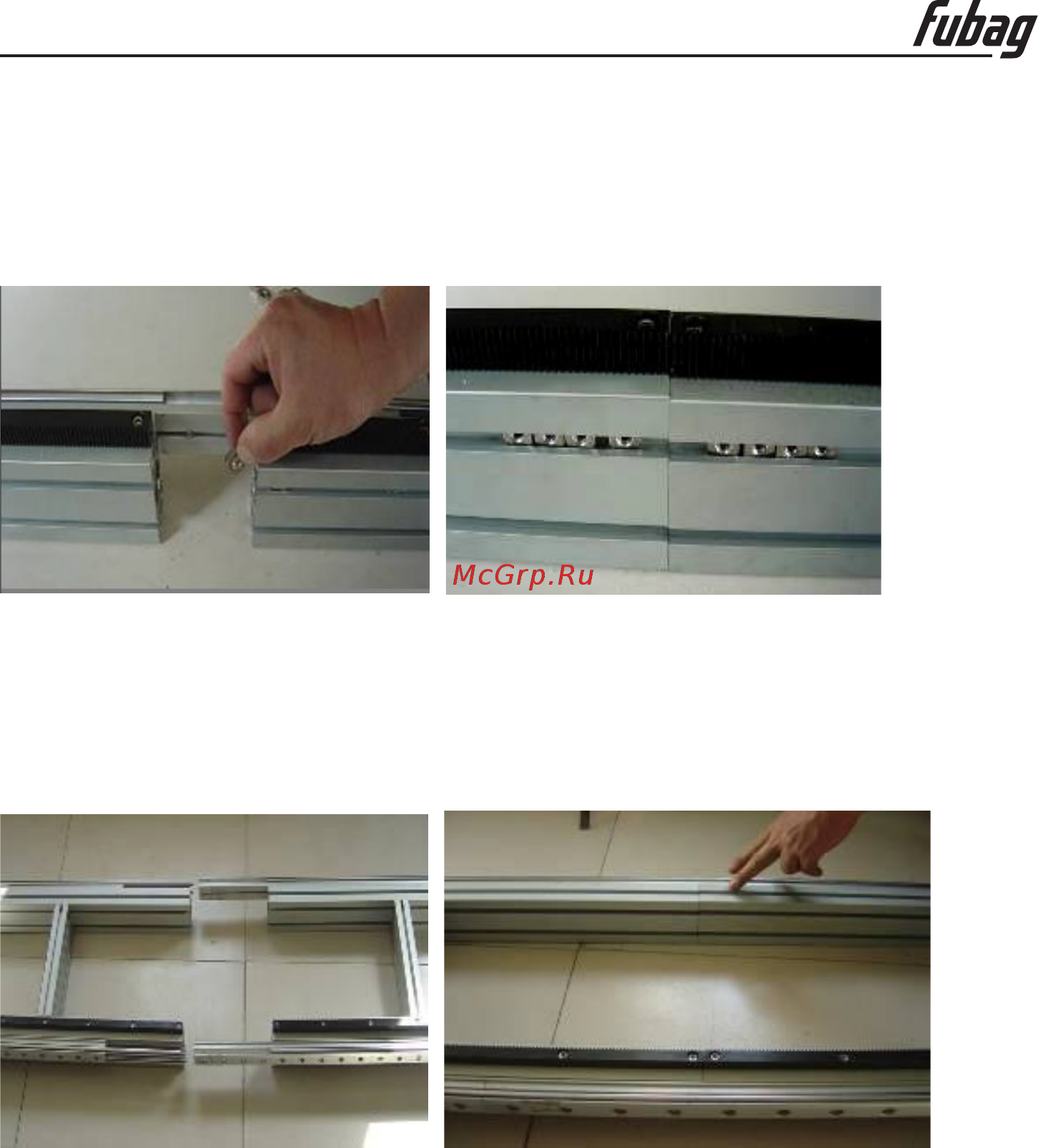

1. Возьмите две секции продольных направляющих.

2. Возьмите 16 болтов М5 и квадратных гаек, вставьте по 8 гаек в пазы, имеющиеся на

всех внутренних сторонах алюминиевых планок, так чтобы на обоих концах двух секций

оказалось по 4 шт. как показано на рис. 1.

Рисунок 1. С каждой стороны вставьте по 8 квадратных гаек

3. Выровняйте две секции друг относительно друга и состыкуйте их надлежащим обра-

зом, как показано на рис. 2.

Надежно прикрепите секцию с зубчатой рейкой к направляющей

Рисунок 2. Надёжно прикрепите секцию зубчатой рейки к направляющей

4. Возьмите 16 болтов, вставьте по 8 с каждой стороны и затяните их, ввернув в имеющиеся с

противоположной стороны гайки, как показано на рис. 3.
