RXYSQ4~6P8V1B+Y1B
Система кондиционирования VRVIII-S
4PW68122-1 – 02.2011
Инструкция по монтажу
7

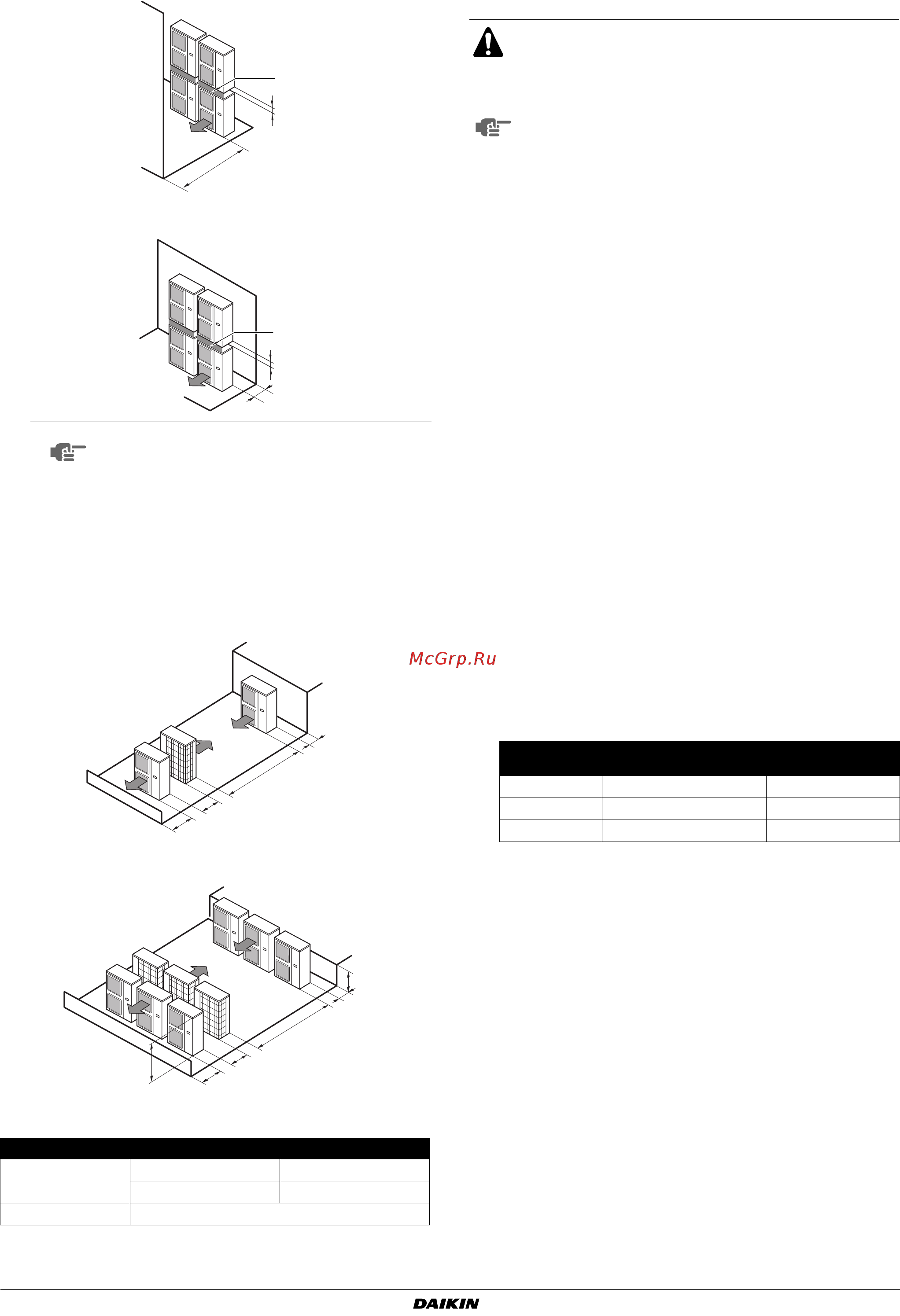

(B) Если блоки устанавливаются друг на друга
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
(С) При установке блоков рядами (например, на крыше
здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) блоков
в ряды параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
7. Р азмеры труб и допустимая длина
трубопроводов
7. 1. Выбор материала трубопровода
■ Загрязнение внутренних поверхностей труб (включая
масла) должно быть ≤30 мг/10 м.
■ Материал труб: медь, подвергнутая фосфорнокислой
антиокислительной обработке для хладагента.
■ Степень твердости: используйте трубы, степень твердости
которых соотносится с их диаметром как показано
в таблице ниже.
■ Толщина труб в контуре хладагента должна соответст-
вовать местным и общегосударственным нормативам.
Минимальная толщина труб под хладагент R410A опреде-
ляется по приведенной ниже таблице.
O = отпущенный
1/2Т = средней твердости
■ Проследите за тем, чтобы используемые соединительные
элементы соответствовали выбранным трубопроводам.
■ При невозможности использования труб необходимых
размеров (дюймовых размеров) допускается использо-
вание труб других диаметров (миллиметровых размеров)
с учетом следующих рекомендаций:
■ подбирайте диаметр трубы так, чтобы он максимально
соответствовал необходимому.
■ в местах стыковки труб дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются на внутреннем рынке).
ПРИМЕЧАНИЕ
■ Не устанавливайте блоки друг на друга.
■ Расстояние не менее 100 мм требуется
для проводки дренажного трубопровода
верхнего блока.
■ Уплотните зазор А, чтобы выбрасывае-
мый из блока воздух не мог снова попасть
в него.
L A
L≤H
0<L≤1/2H 250
1/2H<L≤H 300
H<L Установка блоков невозможна
≥1000
100
A
≥300
100
A
≥1000
≥200
≥2000
≥100
≥1500
≥600
≥3000
A
H
L
Все работы по прокладке трубопроводов должны
производиться квалифицированным специалистом
с учетом местных и государственных нормативов.
Лицам, выполняющим работы по прокладке труб:
■ После окончания монтажа труб и вакуумирования
системы не забудьте открыть запорный клапан
(запуск системы с закрытым клапаном может
привести к поломке компрессора).
■ Выпускать хладагент в атмосферу запрещено.
Сливайте хладагент в соответствии с дейст-
вующим законодательством, регулирующим слив
и утилизацию фреонсодержащих веществ.
■ Не пользуйтесь флюсом при пайке трубопроводов
хладагента.
Для пайки используйте присадочный метал на
основе фосфорной меди (BCuP), для которого не
нужен флюс
(использование хлористых флюсов может
вызвать ржавление труб, а если в них содержатся
фтористые соединения, может произойти разру-
шение смазочных составляющих хладагента, что
негативно повлияет на весь трубопровод).
Ø трубы
Степень твердости
материала трубы
Минимальная
толщина t (мм)
6,4 / 9,5 / 12,7 O 0,80
15,9 O 1
19,1 1/2Т 1
