RXYSQ4~6P8V1B+Y1B
Система кондиционирования VRVIII-S
4PW68122-1 – 02.2011
Инструкция по монтажу
17
9.13. 3 процедуры добавления хладагента
Процедура 1: Добавление хладагента с помощью
функции автоматический заправки хладагента
(рекомендуется)

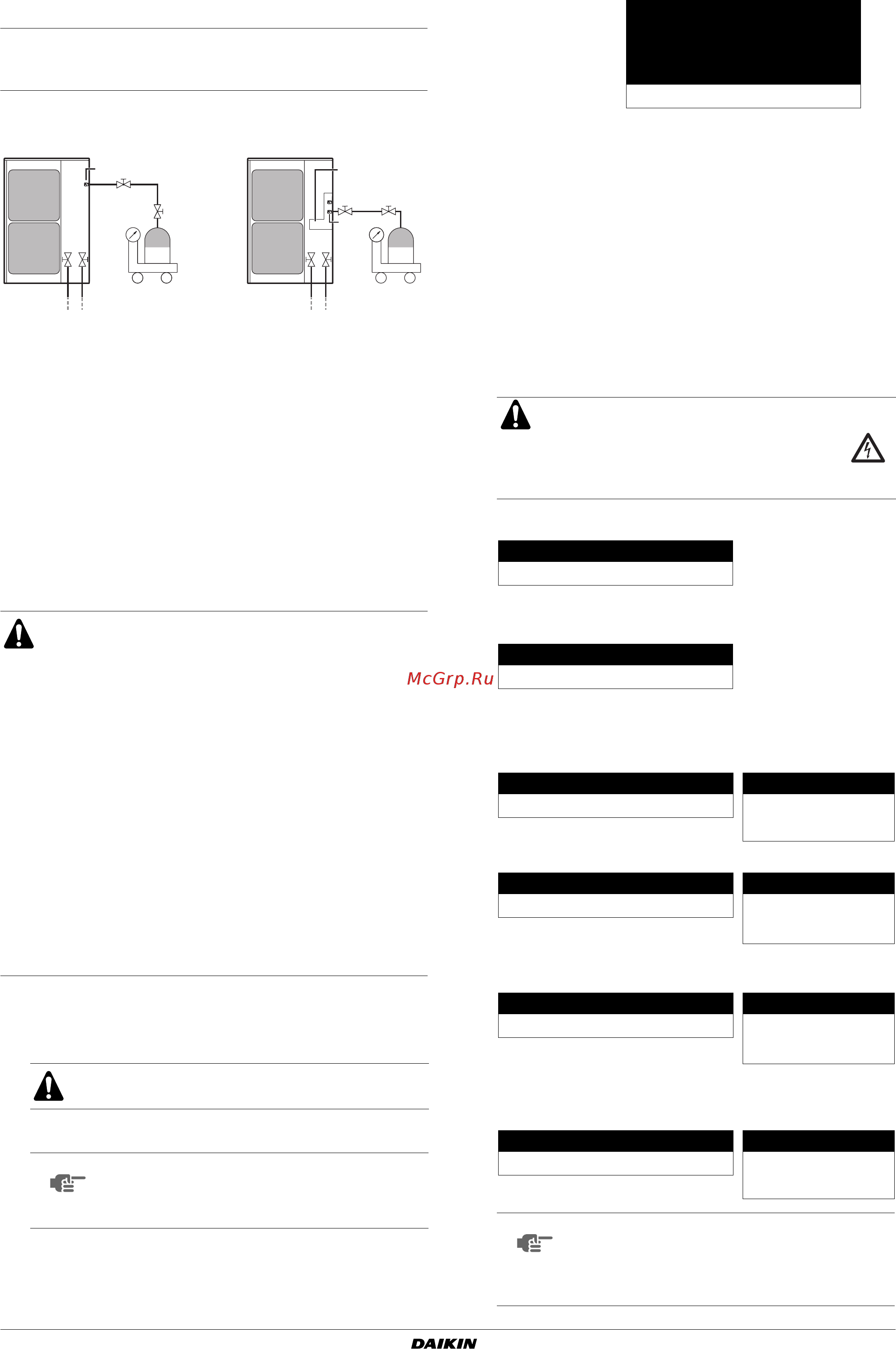

Как подсоединить резервуар?
Когда будет подсоединён резервуар с хладагентом и выполнены
указанные действия, нужное количество хладагента будет
заправлено в систему. После заправки система автоматически
остановится. Хладагент необходимо заправлять в соответствии
с процедурой, описанной ниже.
Процедура автоматической заправки хладагента
1 Полностью откройте запорные клапаны контуров
газообразного и жидкого хладагентов.
2 Включите питание наружного и внутренних агрегатов.
3 Убедитесь в том, что светодиоды на плате (A1P и A2P)
наружного агрегата находятся в состоянии, показанном
в таблице ниже. Это указывает на нормальную работу
системы.
Состояние светодиода
В настоящем руководстве состояние светодиодов
обозначается следующим образом:
Если светится H2P, проверьте тип ошибки по её коду на
пульте дистанционного управления и устраните ошибку
в соответствии с "11.4. Пробный запуск" на странице 26.
4 Произведите автоматическую заправку хладагента
в соответствии с процедурой, описанной ниже.
4.1 Нажмите кнопку 1 раз.
4.2 Нажмите кнопку и удерживайте её в течение
5 секунд. Агрегат начнёт работать.
Переход светодиодов в состояние, показанное ниже,
указывает на выход за пределы ограничений автомати-
ческой заправки. Количество хладагента для дозаправки
необходимо точно рассчитывать.
или
Если светодиоды перейдут в состояние, показанное ниже,
проверьте производительность внутреннего агрегата.
Если светодиоды перейдут в состояние, показанное ниже,
то, возможно, закрыты запорные клапаны в контурах
жидкого и газообразного хладагента.
1 Запорный клапан в контуре жидкого хладагента
2 Запорный клапан в контуре газообразного хладагента
3 К внутреннему агрегату
4 Сервисный порт для дозаправки хладагента
5 Клапан А
6 Резервуар с R410A
7 Измерительный прибор
8 Панель, фиксирующая трубы
ПРЕДОСТЕРЕЖЕНИЕ
■ Не забудьте, что питание нужно включить за
6 часов до начала работы. Это необходимо для
того, чтобы электронагреватель прогрел картер.
■ При автоматической заправке возможна
заправка от 6 кг/ч при температуре наружного
воздуха 0°C до 24 кг/ч при температуре
наружного воздуха 35°C. Длительность заправки
зависит от количества заправляемого хладагента
и температуры наружного воздуха.
■ Автоматическая заправка хладагента
НЕВОЗМОЖНА, если превышены следующие
ограничения:
■ Температура наружного воздуха: 0°C~43°C по
сухому термометру
■ Температура в помещении: 0°C~32°C по сухому
термометру
■ Производительность внутреннего блока:
50%~130%
Обратите внимание — клапан А должен быть
закрыт!
ПРИМЕЧАНИЕ
Когда хотя бы один внутренний агрегат,
подсоединённый к системе циркуляции хлад-
агента, выключен, автоматическая заправка
невозможна.
3
6
7
12
4
5
3
6
7
12
8
4
5
V1 Y1
MODE
TEST/HWL
IND
MASTER
SLAVE
L.N.O.P.
DEMAND
H1P H2P H3P H4P H5P H6P H7P
xxwxxxx
x
не светится
w
светится
c
мигает
❃
светится или не светится
ПРЕДУПРЕЖДЕНИЕ
Делая настройки, не прикасайтесь ни
к чему на плате (A2P), кроме кнопок
(BS1~5). Эти настройки необходимо
делать при включенном питании
H1P H2P H3P H4P H5P H6P H7P
wwwwwww
H1P H2P H3P H4P H5P H6P H7P
xcxxx
❃❃
H1P H2P H3P H4P H5P H6P H7P Описание ошибки
wcccw x x
Неподходящая наружная
температура
H1P H2P H3P H4P H5P H6P H7P Описание ошибки
wccc x w x
Неподходящая
температура воздуха
в помещении
H1P H2P H3P H4P H5P H6P H7P Описание ошибки
wcccc x w
Неподходящая
производительность
внутреннего агрегата
H1P H2P H3P H4P H5P H6P H7P Описание ошибки
wx
❃❃❃❃❃
Запорный клапан закрыт
ПРИМЕЧАНИЕ
Если вы желаете повторить процедуру авто-
матической заправки хладагента с шага 4.2,
полностью откройте запорные клапаны в
контурах жидкого и газообразного хладагента
и нажмите кнопку один раз.
BS4 TEST
BS4 TEST
BS1 MODE
