RXYSQ4~6P8V1B+Y1B
Система кондиционирования VRVIII-S
4PW68122-1 – 02.2011
Инструкция по монтажу
5
2 Если блок устанавливается в месте, подверженном влия-
нию сильного ветра, необходимо иметь в виду следующие
обстоятельства.
Сильный ветер (со скоростью 5 м/с и выше), дующий
в направлении, противоположном направлению выброса
воздуха из блока, может привести к так называемому
аэродинамическому запиранию (то есть всасыванию в блок
выходящего из него воздуха). Это может привести к пере-
численным ниже последствиям.
- Производительность системы может снизиться.
- Участится обмерзание наружного блока в режиме
обогрева.
-Работа системы может быть прервана из-за превышения
допустимого уровня давления.
- Если сильный ветер дует по направлению к лицевой
стороне блока, скорость вращения вентилятора может
настолько возрасти, что он сломается.

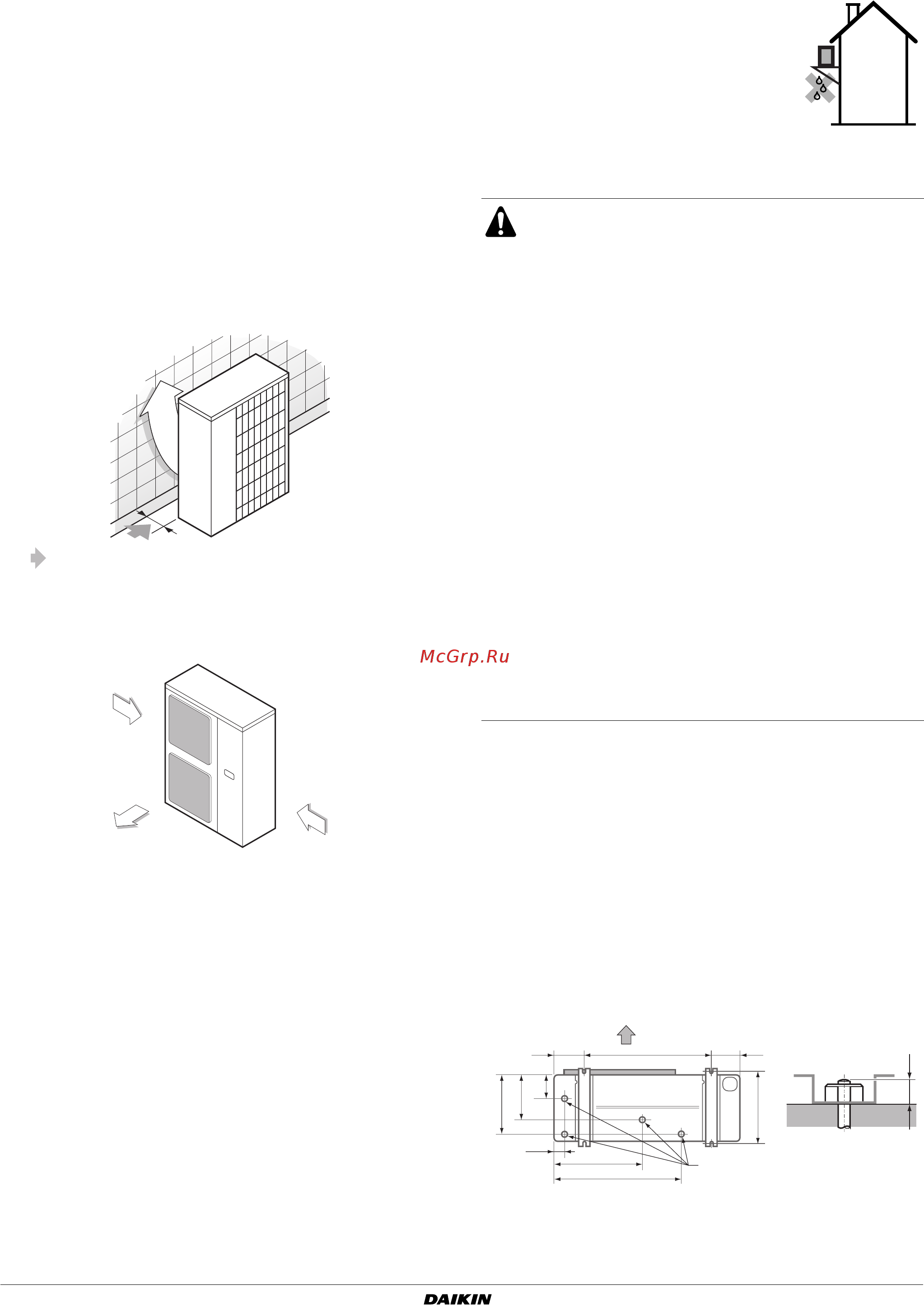

На приводимых иллюстрациях показано, как следует рас-
полагать блок по отношению к направлению господствую-
щих ветров.
■ Расположите блок так, чтобы выброс воздуха происходил
по направлению к стене здания, забору или ограде.
■ Расположите блок так, чтобы направление ветра
составляло прямой угол с направлением выброса воздуха
из блока.
3 Окружите фундамент блока дренажной канавкой для
отвода воды.
4 Если отвод воды затруднен, установите блок на
фундаменте из кирпича или другого подобного материала
(высота фундамента не должна превышать 150 мм).
5 Если блок монтируется на раме, установите дренажный
поддон на расстоянии не более 150 мм от нижней
поверхности блока, чтобы предотвратить подсасывание
воды в блок снизу.
6 Если блок устанавливается в месте, подверженном
в зимнее время воздействию снега, необходимо иметь
в виду следующие обстоятельства:
- Фундамент должен иметь предельно возможную высоту.
- Соорудите большой навес (приобретается на
внутреннем рынке).
- Снимите заднюю решетку воздухозаборника, чтобы она
не могла забиться снегом.
7 При определённых условиях эксплуатации в наружном
агрегате может произойти короткое замыкание, поэтому
используйте жалюзи (приобретается на внутреннем
рынке).
8 Если блок монтируется на раме,
установите дренажный поддон (на
расстоянии не более 150 мм от нижней
поверхности блока) или используйте
заглушку дренажного отверстия, чтобы
предотвратить протечку дренируемой
воды из блока.
9 Не допускается эксплуатация оборудования во взрыво-
опасной среде.
5. Предварительные операции перед
монтажом
■ Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен блок, чтобы предотвратить
излишние шумы и вибрации.
■ Прочно закрепите блок с помощью монтажных винтов, как
показано на рисунке. (Заранее приготовьте 4 комплекта
болтов М12, гаек и шайб из имеющихся на местном рынке.)
■ Рекомендуется ввинтить монтажные болты таким образом,
чтобы оставалось не менее 20 мм от поверхности
фундамента.
Сильный
ветер
Выброс
воздуха
Сильный
ветер
Убедитесь в том, что вокруг достаточно места для
проведения монтажных работ.
Оборудование, описываемое в настоящей инструкции,
может служить источником электрических помех, вы-
зываемых токами высокой частоты. Данное оборудо-
вание соответствует нормативам, утвержденным
в целях обеспечения разумной защиты от электро-
магнитных помех. Тем не менее отсутствие помех
в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудо-
вание и размещать электропроводку на соответст-
вующем удалении от стереофонической аппаратуры,
персональных компьютеров и т.п. (Смотрите
рисунок 2)
В некоторых исключительных случаях необходимо
соблюдать дистанцию в 3 м и более, а также использо-
вать экранированные кабели для магистральной
электропроводки и линии управления.
A Сторона выброса воздуха
B Вид снизу (мм)
C Дренажное отверстие
1 Персональный компьютер или радиоприемник
2 Плавкий предохранитель
3 Предохранитель утечки на землю
4 Пульт дистанционного управления
5 Переключатель режимов «охлаждение»/«нагрев»
6 Внутренний блок
7 Блок-обеспечитель разветвления (относится
только к внутренним агрегатам Sky Air и комнатным
кондиционерам)
20
140
117
219
289
350
(345-355)
45
140620
612
421
A
B
C
