Инструкция по монтажу
4
RXYSQ4~6P8V1B+Y1B
Система кондиционирования VRVIII-S
4PW68122-1 – 02.2011
2.4. Дополнительное оборудование
Для установки вышеперечисленных наружных блоков
необходимо следующее дополнительное оборудование.
■ Относится только к внутренним агрегатам Sky Air и
комнатным кондиционерам:
Разветвительный набор (только при применении
хладагента R410A: комплект должен быть предназначен
для использования с данной системой).
■ Относится только к внутренним агрегатам VRV:
Разветвительный комплект (только для R410A: комплект
должен быть предназначен для использования с данной
системой).
Выбрать оптимальный разветвительный комплект поможет
информация, приведенная в разделе "Выбор наборов
разветвительных элементов" на странице 12.
2.5. Технические и электрические характеристики
Полный список характеристик смотрите в Engineering Data
Book.
3. Предварительные операции перед
монтажом
3.1. Меры предосторожности при использовании
хладагента R410A
■ При использовании этого хладагента необходимо
поддерживать чистоту, сухость и герметичность системы.
- Чистота и сухость
Необходимо исключить возможность попадания в систему
посторонних веществ и примесей (в том числе
минеральных масел и влаги).
-Герметичность
Внимательно прочтите "8. Рекомендации по монтажу труб
хладагента" на странице 8 и выполняйте необходимые
действия в соответствии с данной инструкцией.
■ Поскольку R410A является смешанным холодильным
агентом, его дозаправку следует осуществлять только
в жидком состоянии (если хладагент находится в газо-
образном состоянии, его состав изменяется и нормальная
работа системы нарушится).
■ Внутренние блоки, входящие в систему, должны быть
рассчитаны на применение только хладагента R410A.
3.2. Монтаж
■ Относится только к внутренним агрегатам Sky Air и
комнатным кондиционерам:
Сведения об установке внутренних блоков и блоков-
обеспечителей разветвления смотрите в инструкциях по их
монтажу.
■ Относится только к внутренним агрегатам VRV:
Сведения об установке внутренних блоков смотрите
в инструкциях по их монтажу.
■ Не включайте кондиционер без термистора выпускного
трубопровода (R2T), термистора трубопровода всасывания
(R3T) и датчиков давления (S1NPH, S1NPL). Работа без
этих устройств приведет к перегоранию компрессора.
■ При снятии и установке внешних (передних) панелей
блоков, на которых находится табличка с наименованием
модели и серийным номером, не перепутайте их местами.
■ При закрытии сервисной панели момент затяжки не
должен превышать 4,1 Н•м.

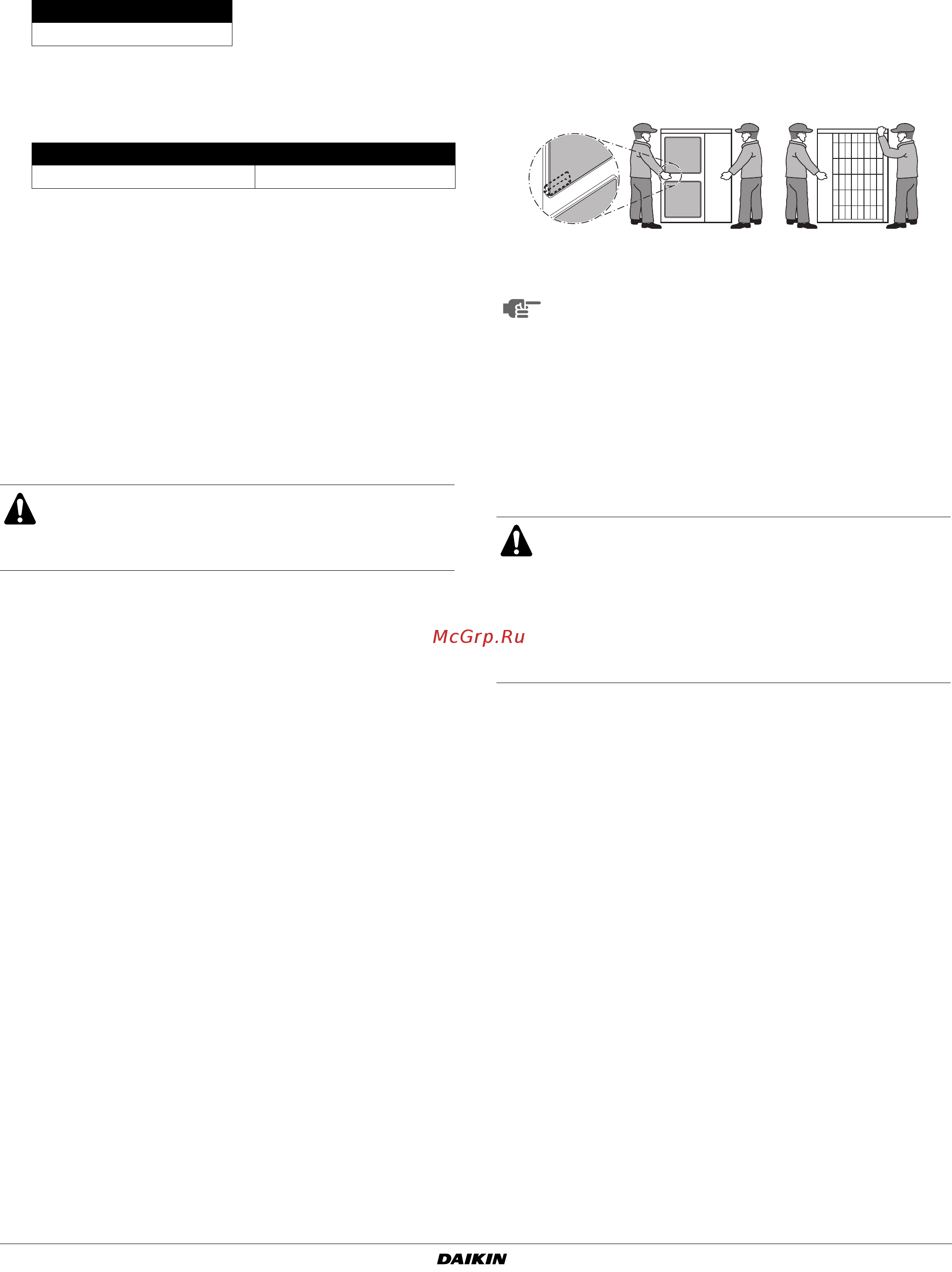

3.3. Погрузочно-разгрузочные операции
При подъеме блока возьмитесь одновременно за левый и
правый захваты, как показано на рисунке.
Во избежание деформации корпуса беритесь за углы, а не за
впускные отверстия для всасывания воздуха.
4. Выбор места установки
Только для модели Y1: Настоящее изделие относится
к классу А. В бытовых условиях это изделие может создавать
радиопомехи. В случае их возникновения пользователю
следует принять адекватные меры.
1 Место установки блока должно удовлетворять пере-
численным ниже требованиям. Согласуйте место установки
с заказчиком.
- Блок должен быть установлен на открытом и хорошо
проветриваемом месте.
-Работа блока не должна беспокоить находящихся
поблизости людей.
- Опора (место монтажа) должна выдерживать вес блока,
поглощать вибрации и обеспечивать горизонтальное
положение блока.
-Должна быть исключена возможность присутствия
в атмосфере горючих газов.
-Должен быть обеспечен свободный доступ для
обслуживания блока.
- Места, где длина трубопроводов и электропроводки
внутренних блоков, блоков-обеспечителей развет-
вления и наружных блоков находятся в допустимых
пределах (относится только к внутренним агрегатам
Sky Air и комнатным кондиционерам).
- При протечке воды из блока (например, в случае засора
дренажной системы) не должны пострадать
находящиеся поблизости материальные ценности.
-Должна быть обеспечена максимально возможная
защита от дождя.
Рефнет-тройник
KHRQ22M20T
Рефнет-коллектор Рефнет-тройник
KHRQ22M29H KHRQ22M20T
Поскольку расчетное давление составляет 4,0 МПа
или 40 бар, могут потребоваться трубы с большой
толщиной стенок. См. абзац "7.1. Выбор материала
трубопровода" на странице 7.
Не касайтесь оребрения, находящегося с задней
стороны блока, и не допускайте его контакта с какими
бы то ни было объектами.
■ Обязательно примите адекватные меры по
предотвращению использования блока мелкими
животными в качестве пристанища.
■ Мелкие животные, вступив в контакт с электри-
ческими деталями, могут вызвать сбои в работе
блока, задымление или возгорание. Проинструк-
тируйте заказчика о том, что пространство вокруг
блока необходимо содержать в чистоте.
