RXYRQ8~18P7W1B
Система кондиционирования VRVIII
4PW67903-1 – 03.2011
Инструкция по монтажу
10

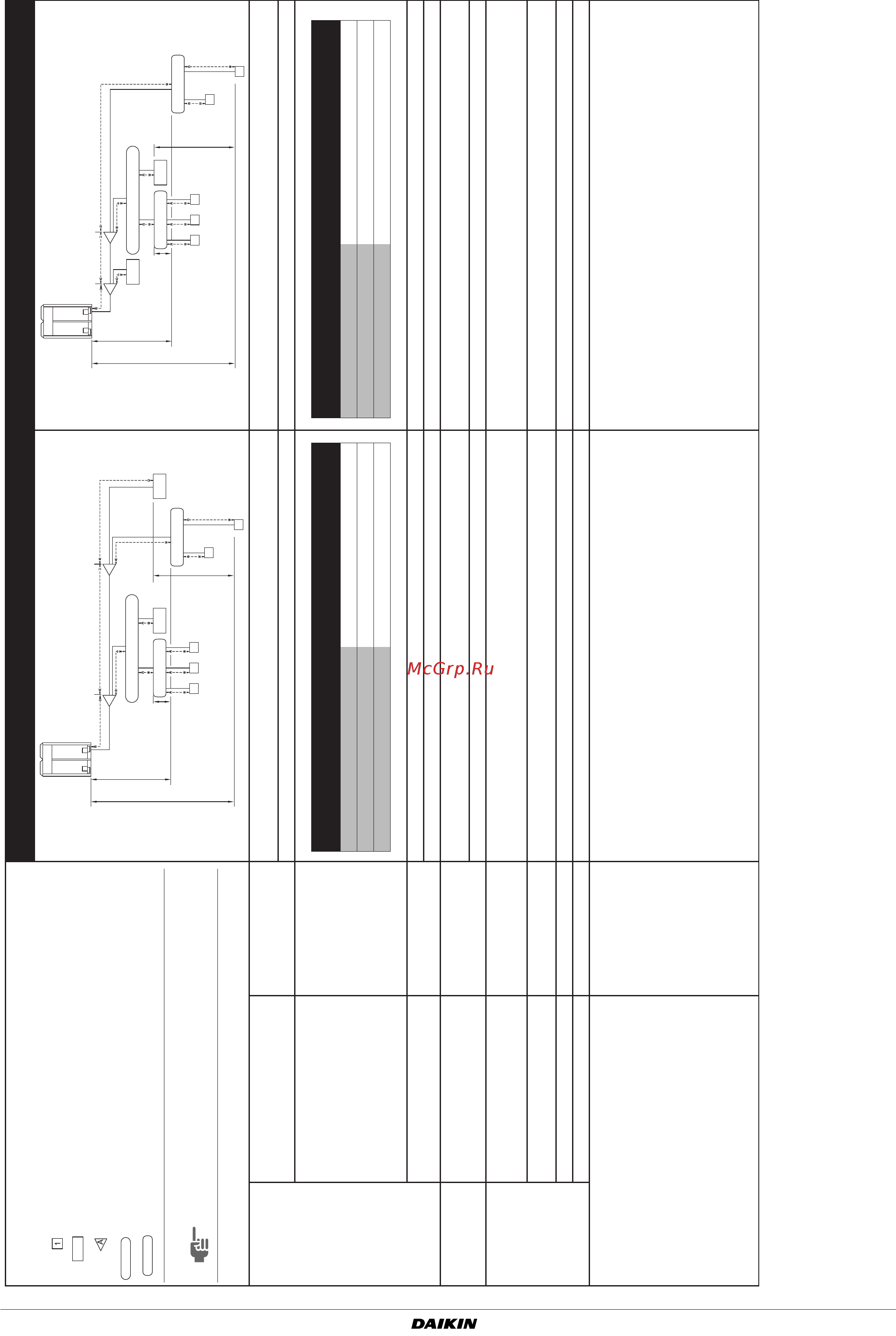

Образец подключения
(Соединение 8-ми агрегатов системы с тепловым насосом)
Участок с рефнетом-тройником и рефнетом-коллектором –
ближайший к блоку разветвления
Участок с рефнетом-тройником и рефнетом-коллектором –
ближайший к агрегату VRV
Предельно
допустимая длина
Между наружным агрегатом и
блоком разветвления
Предельная длина
трубопровода
Длина трубопровода между наружным агрегатом и самым удаленным блоком
разветвления ≤100 м
Длина трубопровода между наружным агрегатом и самым удаленным блоком
разветвления ≤100 м
[Образец] Блок разветвления 2: a+b+g≤100 м [Образец] Блок разветвления 2: a+b+d≤100 м
Между блоком разветвления и
внутренним агрегатом
длина на 1 комнату Длина трубопровода между блоком разветвления и внутренним агрегатом: Длина трубопровода между блоком разветвления и внутренним агрегатом:
Мощность внутреннего агрегата Длина трубопровода
Мощность внутреннего
агрегата
Длина трубопровода
<60 2~15 м <60 2~15 м
60 2~12 м 60 2~12 м
71 2~8 м 71 2~8 м
[Образец] 2 м≤h, i, j, k, l≤15 м [Образец] 2 м≤h, i, j, k, l≤15 м
Между наружным и внутренним
агрегатами
Общая длина
трубопровода
Длина трубопровода между наружным и внутренним агрегатами: ≤250 м Длина трубопровода между наружным и внутренним агрегатами: ≤250 м
[Образец] a+b+c+d+e+f+g+h+i+j+k+l≤250 м [Образец] a+b+c+d+e+f+g+h+i+j+k+l≤250 м
Минимально
допустимая
длина
(a)
(a) От наружного агрегата может исходить шум циркуляции хладагента.
Между наружным агрегатом и
первым набором разветвительных
элементов
Длина трубопровода Длина трубопровода между наружным агрегатом и первым набором
разветвительных элементов: ≥5 м
Длина трубопровода между наружным агрегатом и первым набором
разветвительных элементов: ≥5 м
[Образец] a≥5 м [Образец] a≥5 м
Допустимая
высота
Между наружным и внутренним
агрегатами
Разница в высоте Разница в высоте наружного и внутреннего агрегатов (H1)≤40 м (если наружный
агрегат расположен ниже внутреннего) или (H1)≤50 м (если внутренний агрегат
расположен ниже наружного)
Разница в высоте наружного и внутреннего агрегатов (H1)≤40 м (если наружный
агрегат расположен ниже внутреннего) или (H1)≤50 м (если внутренний агрегат
расположен ниже наружного)
Между наружным агрегатом и
блоком разветвления
Разница в высоте
Разница в высоте между наружным агрегатом и блоком разветвления (H2)≤40 м Разница в высоте между наружным агрегатом и блоком разветвления (H2)≤40 м
Между блоками разветвления Разница в высоте Разница в высоте между блоками разветвления (H3)≤15 м Разница в высоте между блоками разветвления (H3)≤15 м
Между внутренними агрегатами Разница в высоте Разница в высоте между внутренними агрегатами (H4)≤15 м Разница в высоте между внутренними агрегатами (H4)≤15 м
Допустимая длина после ответвления Длина трубопровода Длина трубопровода от первого набора разветвляющих элементов (рефнета-
тройника или рефнета-коллектора) до самого дальнего блока разветвления и самого
дальнего внутреннего агрегата VRV ≤50 м.
Если длина трубопровода ≥20 м, то размер трубы жидкого или газообразного
хладагента необходимо увеличить.
(b)
[Образец] Блок разветвления 2: b+g≤50 м
[Образец] Внутренний агрегат VRV 7: b+d≤50 м
(b) Необходимо увеличить размер всех труб жидкого или газообразного хладагента, идущих от набора разветвляющих элементов до блока разветвления и (или) агрегата VRV. Если после увеличения размера трубопровода его диаметр
превышает диаметр труб перед первым набором разветвляющих элементов или первым ответвлением трубопровода хладагента, то размер этих труб жидкого или газообразного хладагента тоже необходимо увеличить.
Длина трубопровода от первого набора разветвляющих элементов (рефнета-
тройника или рефнета-коллектора) до самого дальнего блока разветвления и самого
дальнего внутреннего агрегата VRV ≤50 м
Если длина трубопровода ≥20 м, то размер трубы жидкого или газообразного
хладагента необходимо увеличить.
(b)
[Образец] Блок разветвления 2: d≤50 м
Длина трубопровода от первого ответвления трубопровода хладагента до самого
дальнего блока разветвления и самого дальнего внутреннего агрегата VRV ≤70 м.
Если длина трубопровода ≥30 м, то размер трубы жидкого или газообразного
хладагента необходимо увеличить.
(b)
[Образец] Блок разветвления 2: b+d≤70 м
[Образец] Внутренний агрегат VRV 7: b+c+g≤70 м
Внутренний агрегат Sky Air или комнатный кондиционер
Внутренний агрегат VRV
набор разветвляющих элементов (рефнет-тройник)
набор разветвляющих элементов (рефнет-коллектор)
Блок разветвления
ПРИМЕЧАНИЕ
Наборы разветвляющих элементов необходимо располагать
как можно ближе к блокам разветвления (ближайшие к блокам
разветвления участки должны быть как можно короче).
VRV 1
header
BP1
1 2 3
A B
BP1
BP2
h
a
c
bd
i
j
g
e
f
4
k
H1
H2
5
l
H4
H3
VRV 7VRV 6
header
1 2 3
BA
BP2
h
a
c
d
i
j
e
f
g
4
k
H1
H2
5
l
b
H4
H3
VRV 7
VRV 6
header
