RXYRQ8~18P7W1B
Система кондиционирования VRVIII
4PW67903-1 – 03.2011
Инструкция по монтажу
24

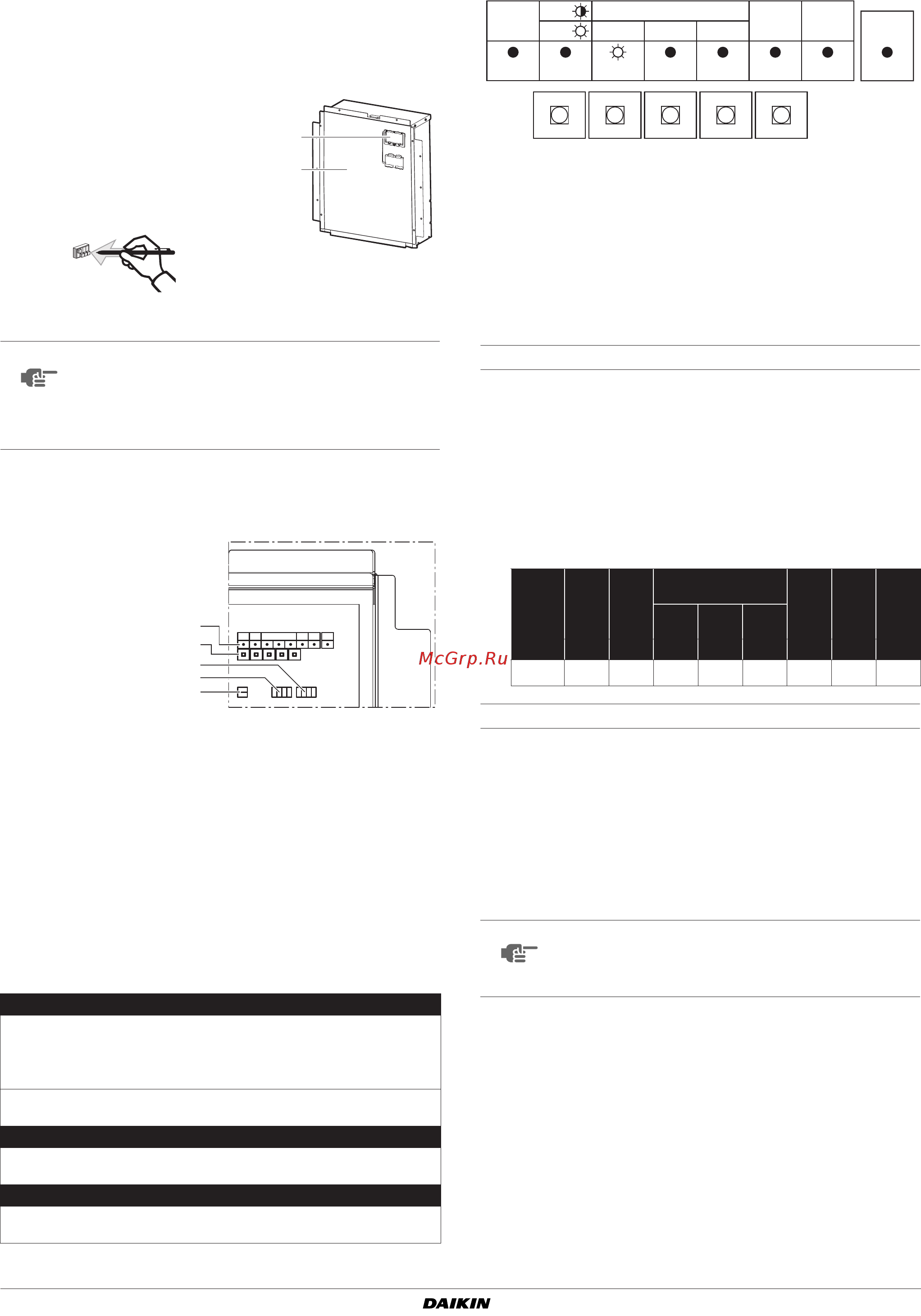

12.3. Настройка на месте
В случае необходимости выполните настройку на месте
в соответствии со следующими инструкциями. Более подроб-
ную информацию смотрите в руководстве по техническому
обслуживанию.
Открытие электрического щитка и обращение
с выключателями
При выполнении настройки на месте
снимайте смотровую крышку (1).
Переключайте выключатели изолиро-
ванной палочкой (например, шариковой
ручкой) во избежание прикосновения
к деталям, находящимся под
напряжением.
По окончании работы не забывайте устанавливать смотровую
крышку (1) в крышку электрического щитка (2).
Расположение DIP-переключателей, светодиодов и
кнопок
Состояние светодиода
В настоящем руководстве состояние светодиодов обозначается
следующим образом:
Установка DIP-переключателей (только в случае агрегата
с тепловым насосом)
Установка кнопочного выключателя (BS1~5)
Функция кнопочного выключателя на печатной плате наружного
агрегата (A1P):
На рисунке показано состояние светодиодных индикаторов при
поставке с завода.
Проверка работы системы
1 Включите питание наружного агрегата и внутреннего агрегата.
Для подачи электропитания на нагреватель картера
обязательно включите питание не менее чем за 6 часов
перед запуском системы.
2 Проверьте правильность функционирования средств
управления по показаниям светодиодов на плате
наружного агрегата (A1P) (если средства управления
функционируют нормально, показания светодиодов будут
соответствовать изображённым ниже).
Установка режима
Режим можно изменить с помощью кнопки « »,
выполнив следующие действия:
■ Для 1 режима установки: Один раз нажмите кнопку
, светодиод H1P погаснет
x.
■ Для 2 режима установки: Нажмите кнопку и
удерживайте ее в нажатом положении в течение 5 секунд,
загорится светодиод H1P w.
Если при мигающем светодиоде H1P c один раз нажать кнопку
, режим установки сменится на 1 режим установки.
ПРИМЕЧАНИЕ
Следите за тем, чтобы во время работы все внеш-
ние панели, кроме панели на блоке электро-
деталей, были закрыты.
Надёжно закрывайте крышку блока электро-
деталей перед включением электропитания.
1
Светодиоды H1~8P
2
Кнопочные
выключатели
BS1~BS5
3
DIP-переключатель 1
(DS1: 1~4)
4
DIP-переключатель 2
(DS2: 1~4)
5
DIP-переключатель 3
(DS3: 1~2)
x
ВЫКЛ
w
ВКЛ
c
Мигает
Что устанавливается DIP-переключателем DS1
1 Переключатель «ОХЛАЖДЕНИЕ/НАГРЕВ» (см.
"8.7. Электрическое подключение: провода управления и
выбор режима «охлаждение»/«нагрев»" на странице 16)
( = не установлено = заводская установка)
2~4 НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
Что устанавливается DIP-переключателем DS2
1~4 НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
Что устанавливается DIP-переключателем DS3
1+2 НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
2
1
1
2
4
3
5
OFF
Для изменения заданного режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для сброса адреса при изменении конфигурации
проводки или при установке дополнительного
внутреннего агрегата.
Микро-
компьютер-
ный монитор
работы
Режим
Готов-
ность/
Ошибка
Переключение
«охлаждение»/«нагрев»
Низкий
уровень
шума
Потреб-
ление
Нескольк.
Индиви-
дуально
Все
(главн.)
Все
(подчин.)
HAP
H1P H2P H3P H4P H5P H6P H7P H8P
c x xwx x x x x
ПРИМЕЧАНИЕ
Если в процессе установки вы запутались,
нажмите кнопку . Будет выполнен
возврат в 1 режим установки (светодиод H1P не
светится).
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
HWL: IND MASTER SLAVE
L.N.O.P DEMAND
C/H SELECT
H8P
MULTI
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 RESET
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
