Инструкция по монтажу
17
RXYRQ8~18P7W1B
Система кондиционирования VRVIII
4PW67903-1 – 03.2011
Последовательный запуск
Плата наружного агрегата (A1P) имеет заводскую установку
«Последовательный запуск возможен».
Установка режима «охлаждение»/«нагрев»
1 Установка режимов «охлаждение»/«нагрев» с пульта
дистанционного управления, подключенного к внутреннему
агрегату.
Оставьте переключатель (DS1) на плате наружного
агрегата в положении IN/D UNIT, установленном
производителем. (Смотрите рисунок 23)
2 Установка режима охлаждения/нагрева при помощи
переключателя охлаждения/нагрева.
Подключите пульт управления (в комплект поставки не
входит) к клеммам A/B/C и установите переключатель
(DS1) на плате наружного агрегата (A1P) в положение OUT/
D UNIT. (Смотрите рисунок 21)
8.8. Электрическое подключение: проводка
электропитания
Кабель силового питания должен быть прикреплён к пластико-
вой скобе с помощью приобретаемых на внутреннем рынке
хомутов.
Провода с зеленой и желтой полосами необходимо использо-
вать для заземления. (Смотрите рисунок 16)
■ Проверьте, чтобы линия электропитания и линия
управления были изолированы друг от друга.
■ Обратите внимание на полярность линии
управления.
■ Проследите за тем, чтобы линия управления была
закреплена так, как показано на рисунке 22.
■ Проверьте, чтобы провода не соприкасались
с трубопроводом хладагента.
■ Плотно закройте крышку и разместите провода
так, чтобы крышка и другие части не болтались.
■ Если не используется кабелепровод, защитите
проводку виниловыми трубками — они не
позволят краям выбивного отверстия порезать
провода.
1 Наружный агрегат
2 Блок-обеспечитель разветвления
3 Внутренний агрегат (при подключении агрегата Sky Air
или комнатного кондиционера)
4 Внутренний агрегат (при подключении агрегата VRV)
5 Пульт дистанционного управления
1 Переключатель режимов «охлаждение»/«нагрев»
1 Электропитание (400 В, 3N~ 50 Гц)
2 Плавкий предохранитель
3 Предохранитель утечки на землю
4 Провод заземления
5 Клеммная колодка электропитания
6 Подключите провода электропитания
RED к L1, WHT к L2, BLK к L3 и BLU к N
7 Провод заземления (GRN/YLW)
8 Прикрепите кабель силового питания к пластиковой скобе
с помощью приобретаемых на внутреннем рынке хомутов
во избежание воздействия внешнего усилия на контакты.
9 Хомут (приобретается на внутреннем рынке)
10 Чашеобразная шайба
11 При подключении провода заземления рекомендуется
произвести закручивание.
■ Прокладывайте провода заземления на расстоя-
нии не менее 50 мм от выводных проводов
компрессора. В противном случае агрегаты,
заземлённые в одной точке, могут работать
неправильно.
■ При подсоединении шнура электропитания
сначала необходимо устанавливать соединение
с землёй, а затем выполнять токоведущие соеди-
нения. При отсоединении шнура электропитания
сначала необходимо разрывать токоведущие
соединения, а затем — соединение с землёй.
Длина проводов между креплением шнура
электропитания и самой клеммной колодкой
должна быть такой, чтобы токоведущие провода
натягивались прежде чем окажется натянут
провод заземления в случае натяжения шнура
электропитания при ослабшем креплении шнура.
Рекомендации по прокладке электропроводки
■ Не подключайте к клеммной колодке электро-
питания провода разной толщины. (Люфт в кон-
тактах проводки электропитания может вызвать
избыточный нагрев.)

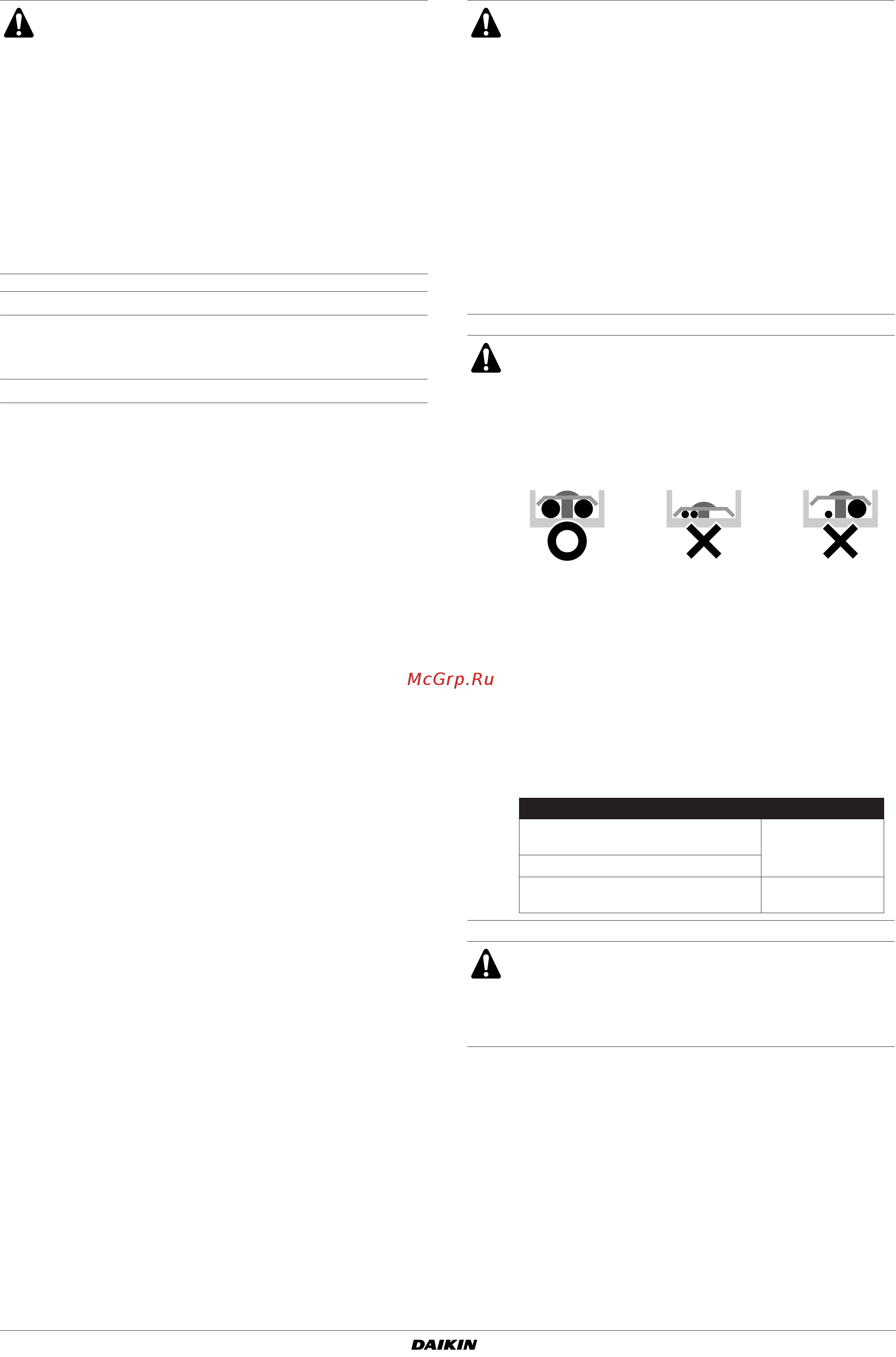

■ Подключать провода одинаковой толщины
следует как показано на рисунке ниже.
■ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
■ Для затяжки винтов клемм используйте соот-
ветствующую отвертку. Отвертка с маленькой
головкой сорвет прорези и сделает адекватную
затяжку невозможной.
■ Излишнее затягивание винтов клемм может
привести к их поломке.
■ Моменты затяжки винтов клемм смотрите
в приведенной ниже таблице.
Рекомендации по подключению заземления
Провод заземления следует проложить так, чтобы он
проходил сквозь секцию выреза чашеобразной
шайбы. (Неправильное подключение не обеспечит
хорошего заземления.) (Смотрите рисунок 16)
Момент затяжки (Н•м)
M8 (Клеммная колодка
электропитания)
5,5~7,3
M8 (Земля)
M3 (Клеммная колодка межблочной
проводки)
0,8~0,97
