15
Настройка стенорезной системы
7. Настройка стенорезной системы
Подключение к источнику питания
УКАЗАНИЕ
В случае временного отключения электричества, включайте главный включатель несколько раз. Подождите несколько
секунд, перед тем как включить его снова.
1. Установите ограничитель входного тока в соответствии с параметрами предохранителя. При питании от генера-
тора заземление следует подключить к заземляющему стержню.
2. Подключите силовой кабель , следя за данными, приведенными на табличке .
3. Снимите защитную крышку со штекеров и подключите
пульт дистанционного управления .
4. Закройте защитные крышки , соединив вместе.
5. Переведите главный выключатель в положение I. Загорается светоиндикатор готовности .
6. Подключите внешний шланг подачи охлаждающей воды . Давление воды не должно превышать 6 бар.
7.1

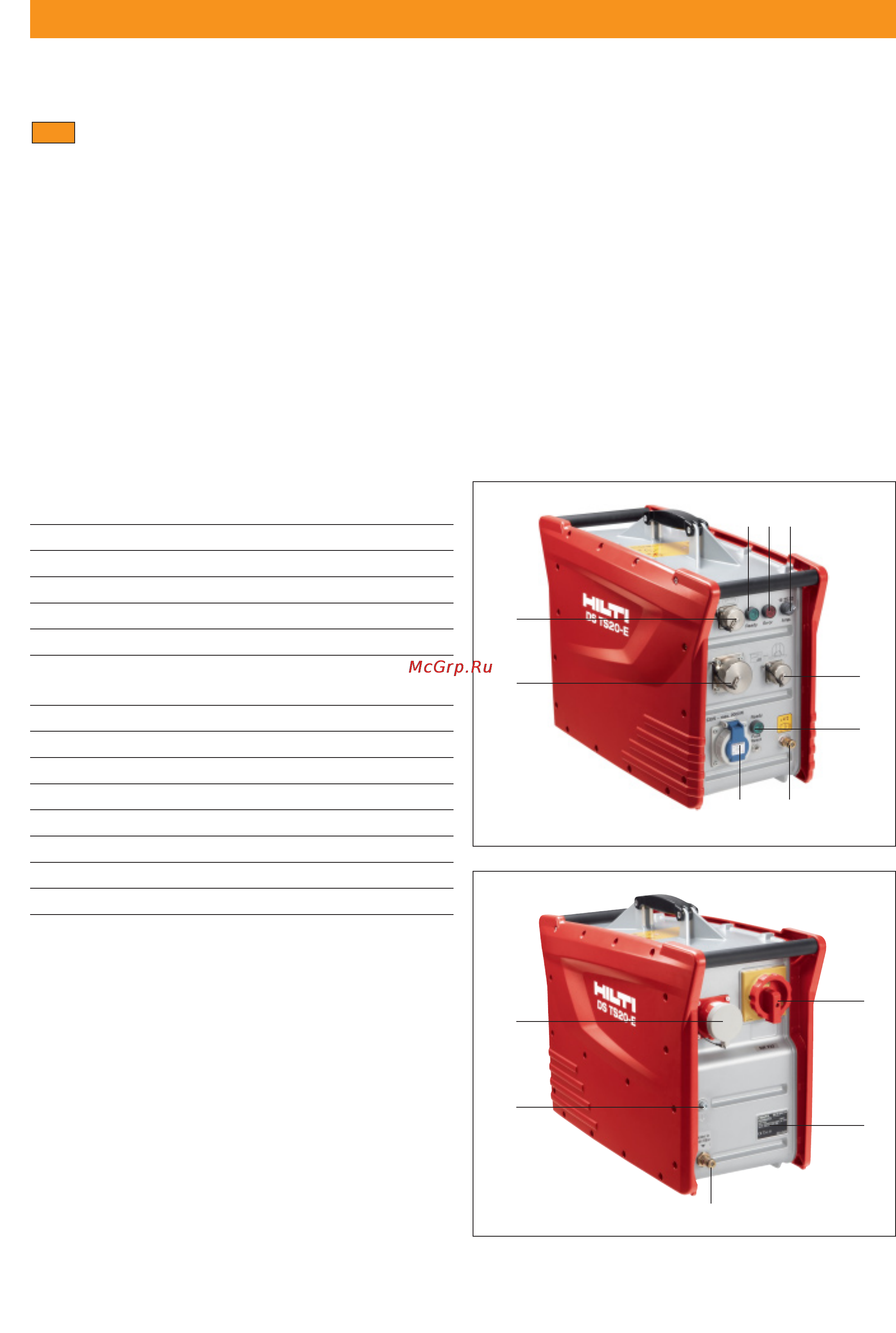

Органы управления и детали
№ Наименование
Индикатор ошибки (красный)
Индикатор готовности (зеленый)
Главный выключатель
Регулятор входного тока
Разъем питания 230 В (только для варианта 3 × 400 В)
Автоматический предохранитель / прерыватель цепи
и индикатор готовности разъема питания 230 В
Разъем силового кабеля
Разъем для пульта дистанционного управления
Штуцер для подключения охлаждающей воды (подача)
Заводская табличка
Разъем для кабеля управления режущей головой
Разъем для силового кабеля режущей головы
Штуцер для подключения охлаждающей воды (отвод)
заземление
Printed: 07.07.2013 | Doc-Nr: PUB / 5139370 / 000 / 00
