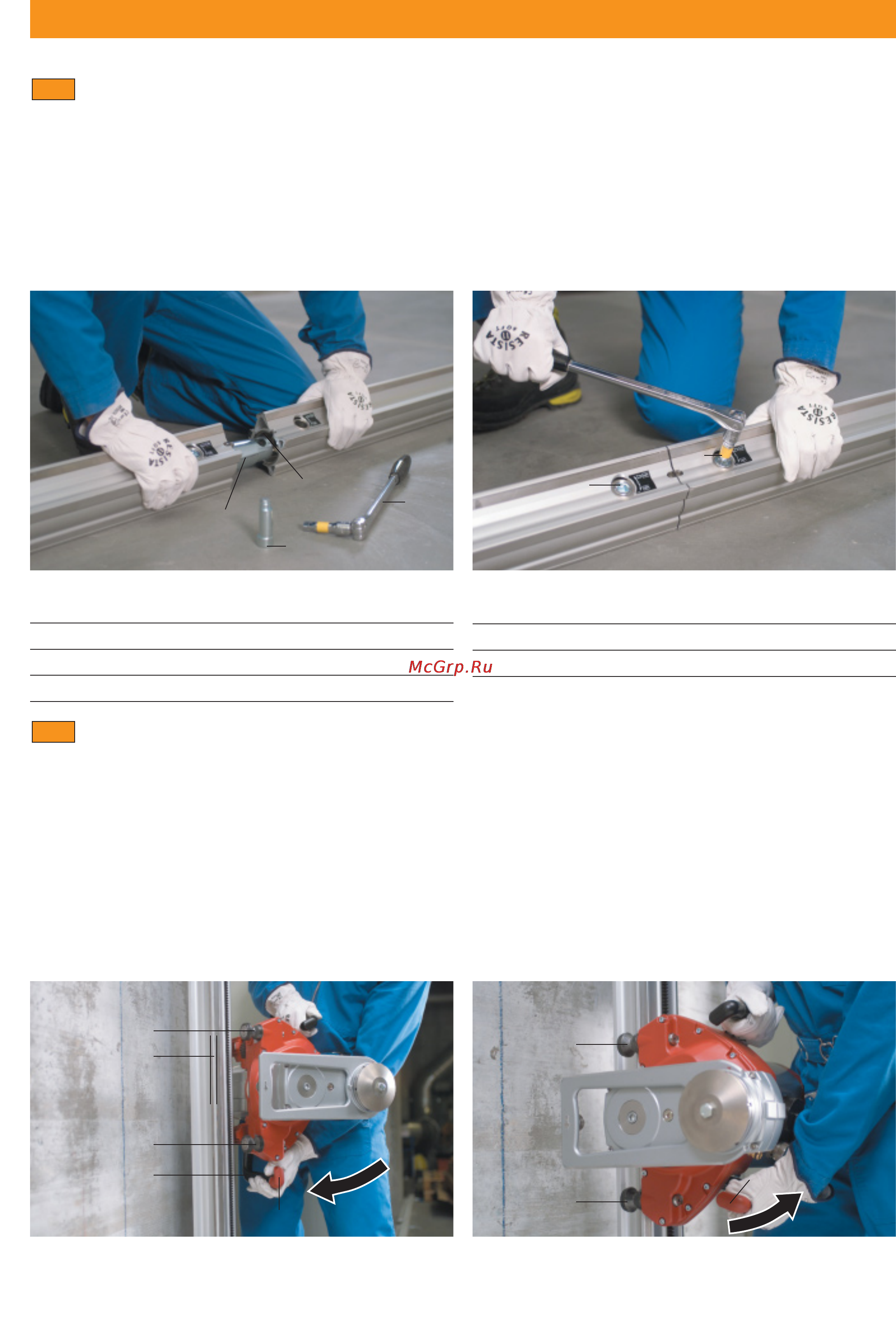

19
Настройка стенорезной системы
Удлинение рельс
УКАЗАНИЕ
Если необходимо выполнить длинный рез, то для соединения отдельных рельс в жесткую конструкцию можно
использовать конические соединители («пальцы») и эксцентриковые болты.
1. Очистите «пальцы» и втулки соединителей на рельсах.
2. Вставьте «палец» и закрепите его эксцентриковым болтом.
3. Надвиньте другой рельс на «палец» рельсу и также закрепите его эксцентриковым болтом.
4. Для рассоединения поверните эксцентриковые болты в противоположном направлении и вытолкните «палец».
7.4
Детали
Наименование
Рельс
Конический соединитель («палец»)
Эксцентриковые болты
5
1
2
3
4
3
3
Установка режущей головы
УКАЗАНИЕ
Для резки заподлицо на режущую голову необходимо устанавливать насадку для резки заподлицо DS-FCA-110.
1. Нажмите малый рычаг расцепления на одном из стопорных рычагов и опустите стопорный рычаг.
2. Установите режущую голову на ранее закрепленный рельс.
3. Проверьте правильность установки направляющих роликов . Центр поверхности направляющих должен быть
на одной линии с направляющим роликом.
4. Нажмите малый рычаг расцепления и поднимите стопорный рычаг .
5. Проверьте положение направляющих роликов (проверьте/в правильном зацеплении зацепляются, перед тем, как
отпустить режущую голову.
7.5
3
4
3
1
3
3
1
/
2
2
Наименование
Гаечный ключ квадратного сечения
1
/
2
"
Коническая втулка
Printed: 07.07.2013 | Doc-Nr: PUB / 5139370 / 000 / 00
