Hilti DS TS20-E [20/36] Настройка стенорезной системы
![Hilti DS TS20-E [20/36] Настройка стенорезной системы](/views2/1070728/page20/bg14.png)
20
Настройка стенорезной системы
Детали
№ Наименование
Стопорный рычаг
Малый рычаг расцепления
Направляющий ролик
Поверхность направляющих

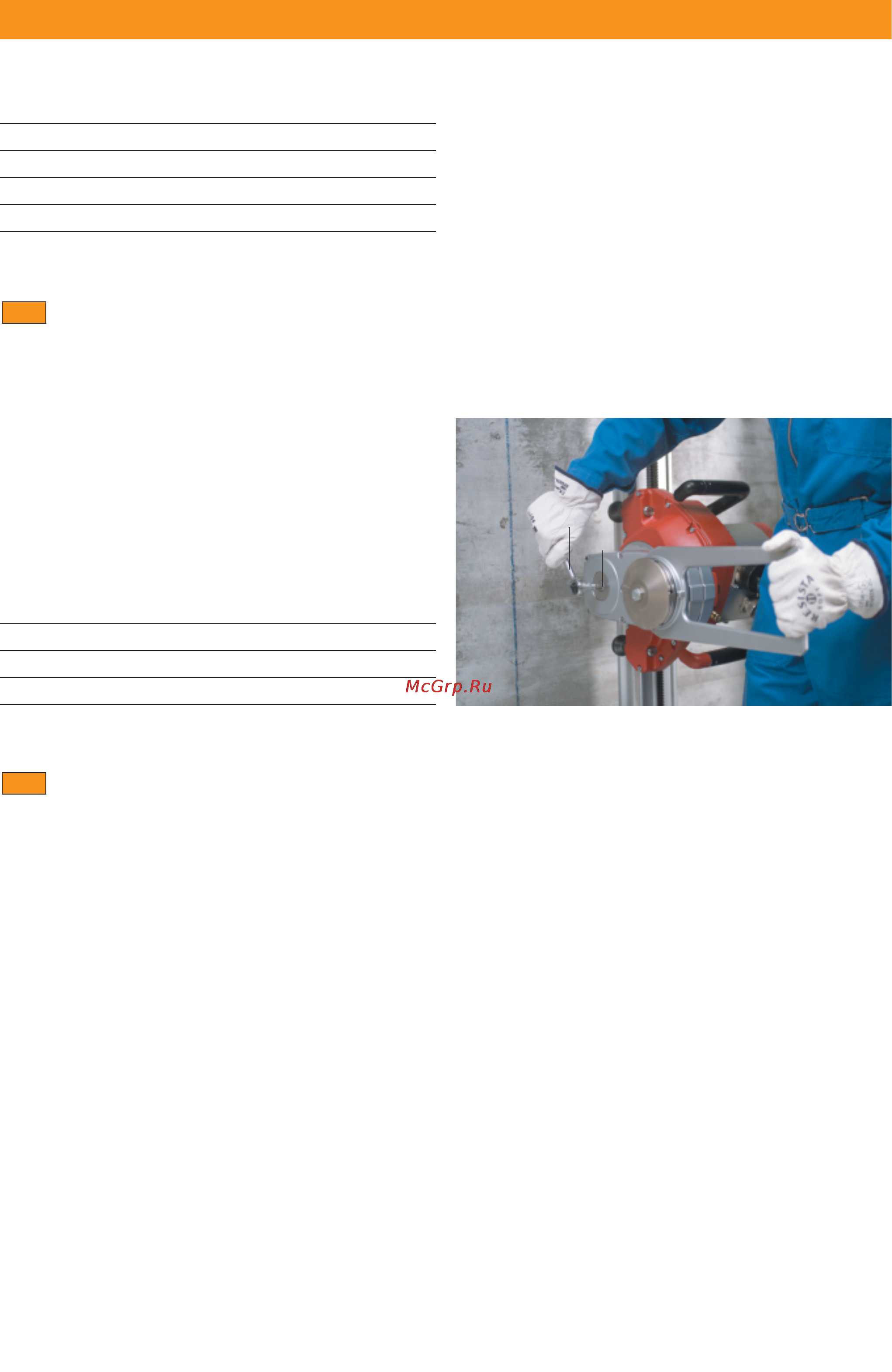

Регулировка защитного кожуха
1. Ослабьте прижимной болт на поворотной руке головы.
2. Поверните держатель кожуха режущего диска до необходимого положения.
3. Затяните прижимной болт .
7.6
Детали
№ Наименование
Держатель кожуха режущего диска
Прижимной болт
Шестигранный ключ, 8 мм AF
1
3
2
Подключение силового кабеля, кабеля дистанционного управления и шланга охлаждающей воды
к электроагрегату и режущей голове
ОСТОРОЖНО
■ Во избежание повреждения деталей убедитесь, что штепсель и разъем чистые и находятся в хорошем состоянии,
перед тем, как подключать их. Очистите детали или произведите ремонт для устранения повреждений перед их
подключением.
■ При вынимании штепселя из разъема держитесь всегда за штепсель, а не за кабель. После отключения сразу установите
защитную крышку.
■ Не используйте штепсель в качестве рукоятки при переноске.
■ Не допускайте пережимания кабелей. Укладывайте их аккуратно таким образом, чтобы их соединители не попадали
в воду. Кабели должны быть достаточной длины для того, чтобы режущая голова могла перемещаться свободно.
1. Снимите защитные крышки.
2. Аккуратно вставьте штепсель в сетевой разъем в нужном положении, не прилагая излишнего усилия.
3. Закройте защитную муфту штепселя и убедитесь, что она закрывается надлежащим образом.
4. Закройте защитные крышки.
5. Подсоедините шланг подачи охлаждающей воды.
7.7
Printed: 07.07.2013 | Doc-Nr: PUB / 5139370 / 000 / 00
