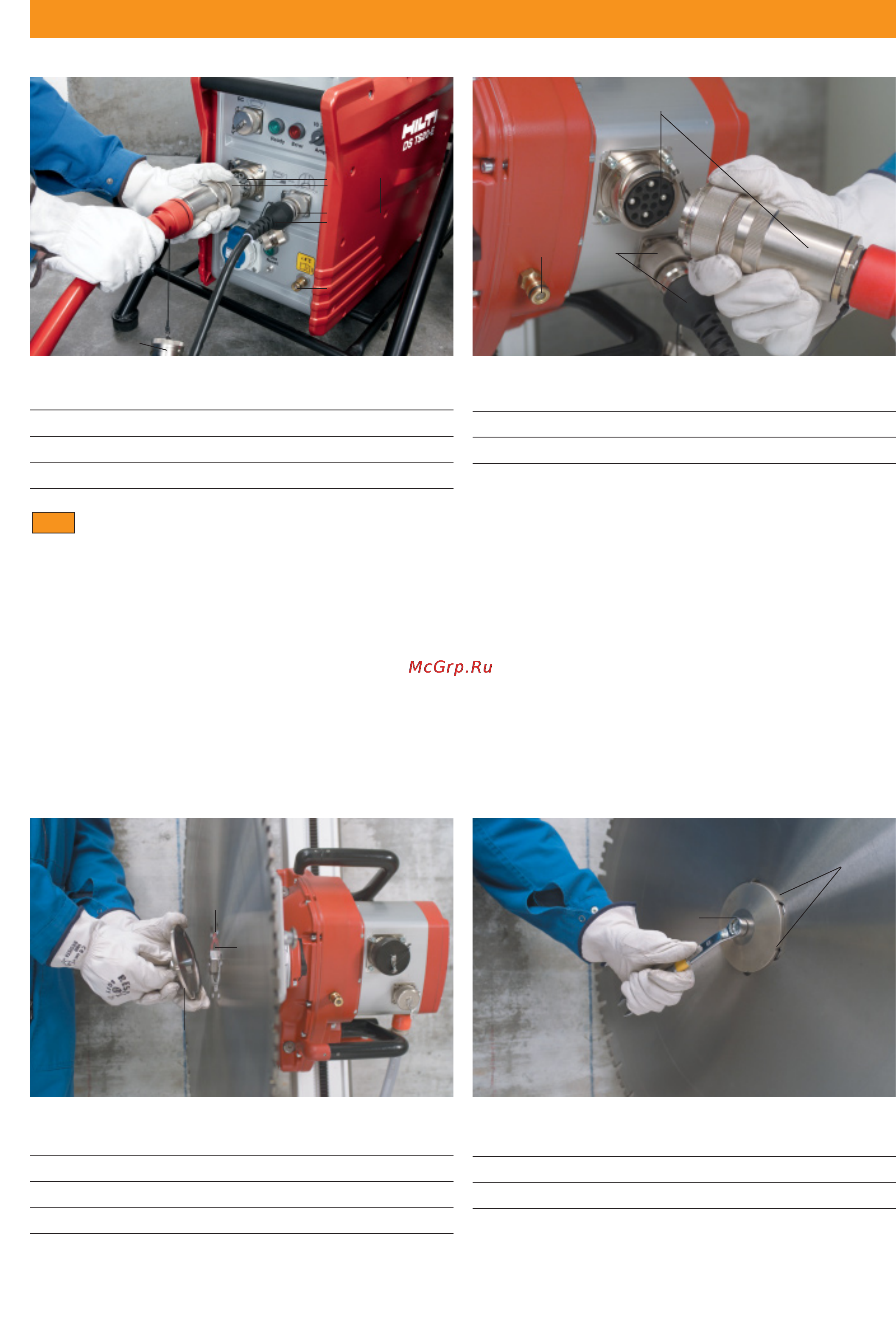

Настройка стенорезной системы
Детали
№ Наименование
Штепсель/разъем силового кабеля
Штепсель/разъем управляющего кабеля
Штуцеры шлангов охлаждающей воды
3
2
1
4
1
5
Установка режущего диска
УКАЗАНИЕ
■ Используйте фланец для резки заподлицо DS-FCA и защитный кожух для резки вплотную к поверхности (поставляются
дополнительно) при необходимости резки заподлицо.
■ В качестве центрального зажимного винта используйте только оригинальный винт Hilti (тип стали 10.9).
■ Перед каждой эксплуатацией стенорезной машины проверяйте фланец и режущий диск на отсутствие повреждений,
трещин и изменений цвета вследствие термического воздействия и очищайте диски от следов масла и смазки.
1. Установите режущий диск на фланец режущей головы, следя за тем, чтобы направление его вращения было правильным.
2. Установите крышку фланца и крепежный болт. Слегка затяните болт .
3. Установите режущий диск так, чтобы крепежные отверстия для резки заподлицо не были совмещены с желобами
для отвода воды (отверстия должны находиться между желобами).
4. Затяните крепежный болт накидным ключом 19 мм (110 Nm).
7.8
3
1
2
1
3
4
3
2
5
Детали
№ Наименование
Режущий диск
Фланец режущей головы
Крышка фланца
№ Наименование
Крепежный болт
Крепежные отверстия для резки заподлицо
№ Наименование
Защитная крышка
Защитная муфта
