17
Настройка стенорезной системы
235mm
235mm
235mm
230mm
183mm
274mm
139mm
139mm
Установка рельсов
1. Установите вертикальный фиксатор на рельсе.
2. Установите рельс на рельсовую опору с помощью вертикального фиксатора и закройте прижимную пластину.
3. Отрегулируйте рельсовые опоры до достижения прямых углов относительно рельса и надежно затяните прижимную
пластину.
4. Отрегулируйте уровень рельсов регулировочными болтами.
5. Установите рельсы на необходимом расстоянии от линии реза и затяните крепежные болты.
6. Установите ограничители на обоих концах рельса.
УКАЗАНИЕ
Вертикальные фиксаторы рельс не используются с рельсовыми опорами для угловой резки.
7.3
max. 50 cm max. 170 cm
max. 100 cm

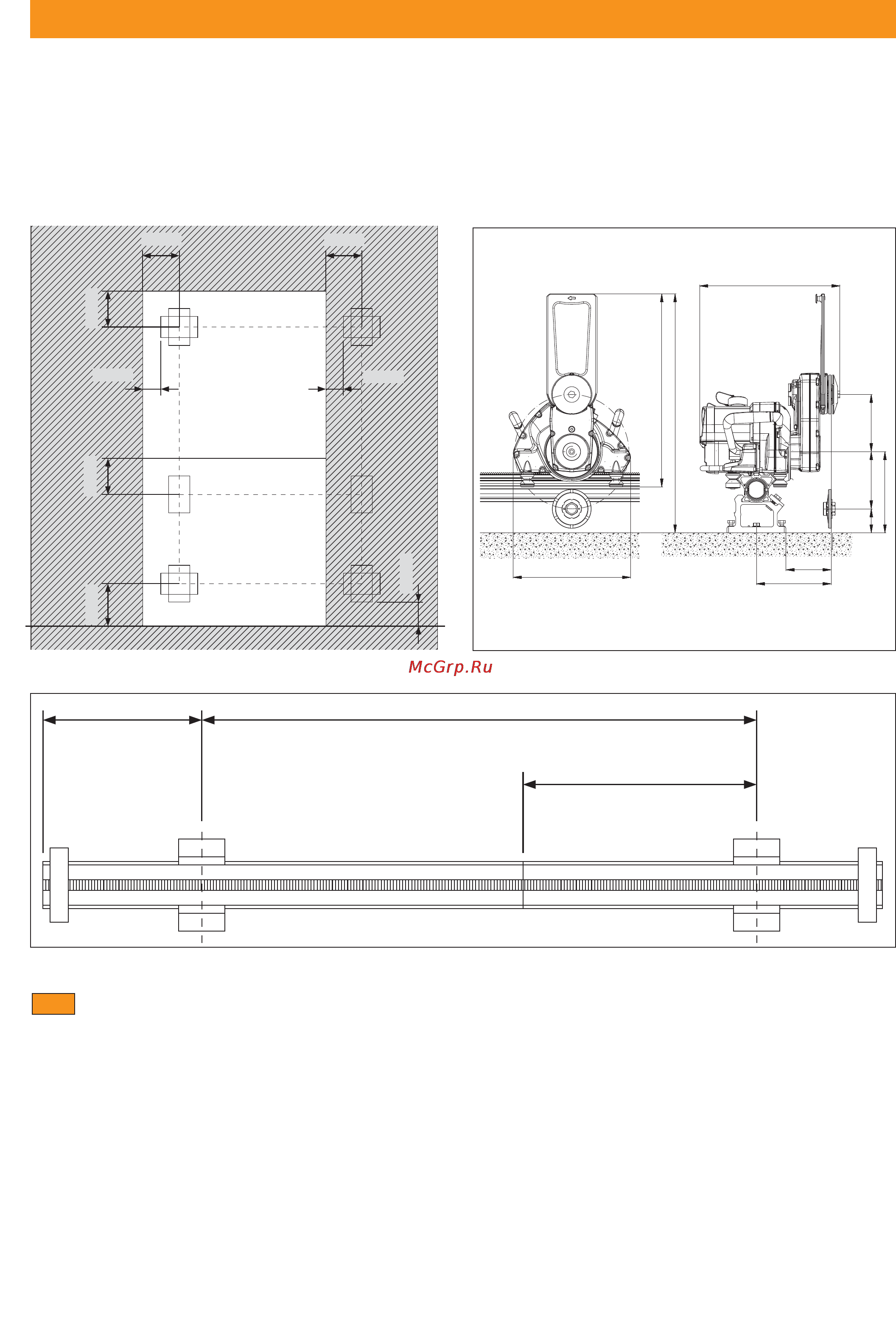

Максимально допустимое расстояние между рельсовыми опорами
Расстояния между анкерными отверстиями
432mm
230mm
361mm
139mm
595mm
736mm
176mm176mm
250mm
74
mm
Основные размеры DS TS20-E (mm)
1. Разметьте положение анкеров для рельсовых опор.
2. Пробурите анкерные отверстия (глубину и диаметр выбирайте в соответствии с инструкциями изготовителя анкеров).
3. Продуйте отверстия (от пыли).
4. Вставьте и расклиньте анкеры (например, Hilti HKD-D M12) при помощи установочного инструмента и молотка.
5. Вверните крепежные болты (8.8 и гайкой с шайбой, имеются в ящике для принадлежностей) на всю глубину рукой.
6. Установите и выровняйте рельсовые опоры и затяните гайки с шайбами до конца.
