16
Настройка стенорезной системы

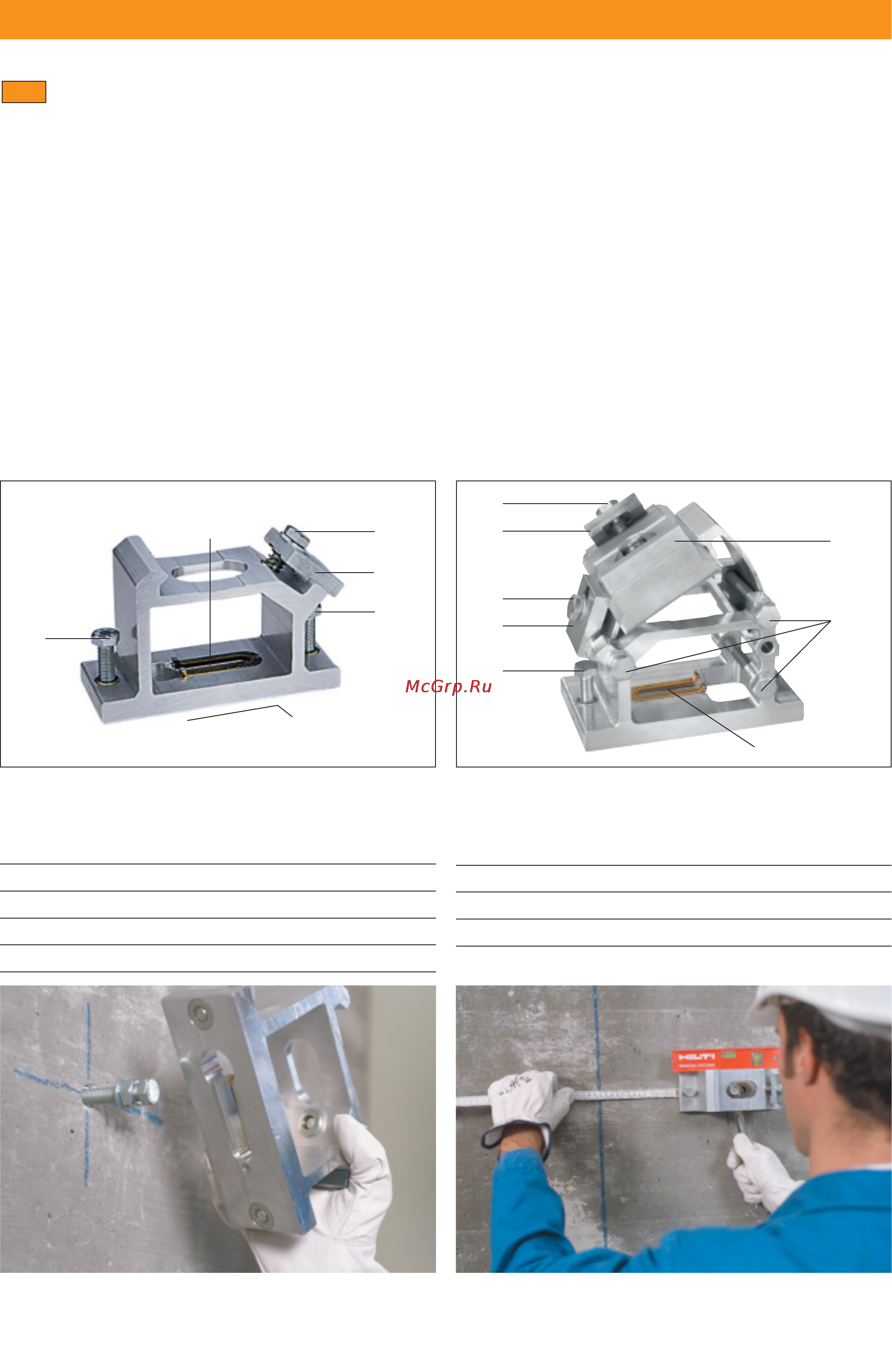

Установка рельсовых опор
ОСТОРОЖНО
Несоблюдение указанных расстояний может привести
к сходу режущей системы с намеченной линии реза и,
в чрезвычайной ситуации, к выходу из строя креплений.
Правильно подобранные по размеру и установленные
крепления необходимы для обеспечения эффективной
и безопасной работы оборудования.
ВНИМАНИЕ
Используйте подходящий для имеющегося осно-
вания анкер и следуйте указаниям по монтажу от
изготовителя анкеров.
УКАЗАНИЕ
Металлические распорные анкеры Hilti (M12) обычно исполь-
зуются для крепления оснастки для алмазного бурения на
7.2
Детали
Наименование
Контактная поверхность
Анкерный паз для крепежа рельсовой опоры
Болты регулировки уровня
Пластина крепления рельс
Рельсовая опора для стандартной резки Рельсовая опора для угловой резки
Наименование
Болт крепления рельс
Болт крепления для регулировки угла
Пластина крепления для работы на ступенях
нерастрескавшемся бетоне. Однако, при определенных
условиях может потребоваться альтернативное крепление.
С вопросами относительно надежности крепления обра-
щайтесь в сервисную службу компании Hilti.
Строительные материалы и имеющиеся условия работы
по резанию могут меняться в зависимости от строительных
объектов. При наличии сомнений относительно прочности
несущих материалов и правильности выбранных анкеров
обращайтесь в отдел по работе с клиентами Hilti или к
Вашему техническому консультанту.
УКАЗАНИЕ
При установке болты регулировки уровня не должны
выступать за контактную поверхность рельсовых опор.
Используйте опоры рельсов DS-RFP для угловой резки
и работы на ступенях.
Printed: 07.07.2013 | Doc-Nr: PUB / 5139370 / 000 / 00
