Biostar B250ET2 Версия 6.x [50/71] 5 扩展槽

12 | 第二章: 硬件安装

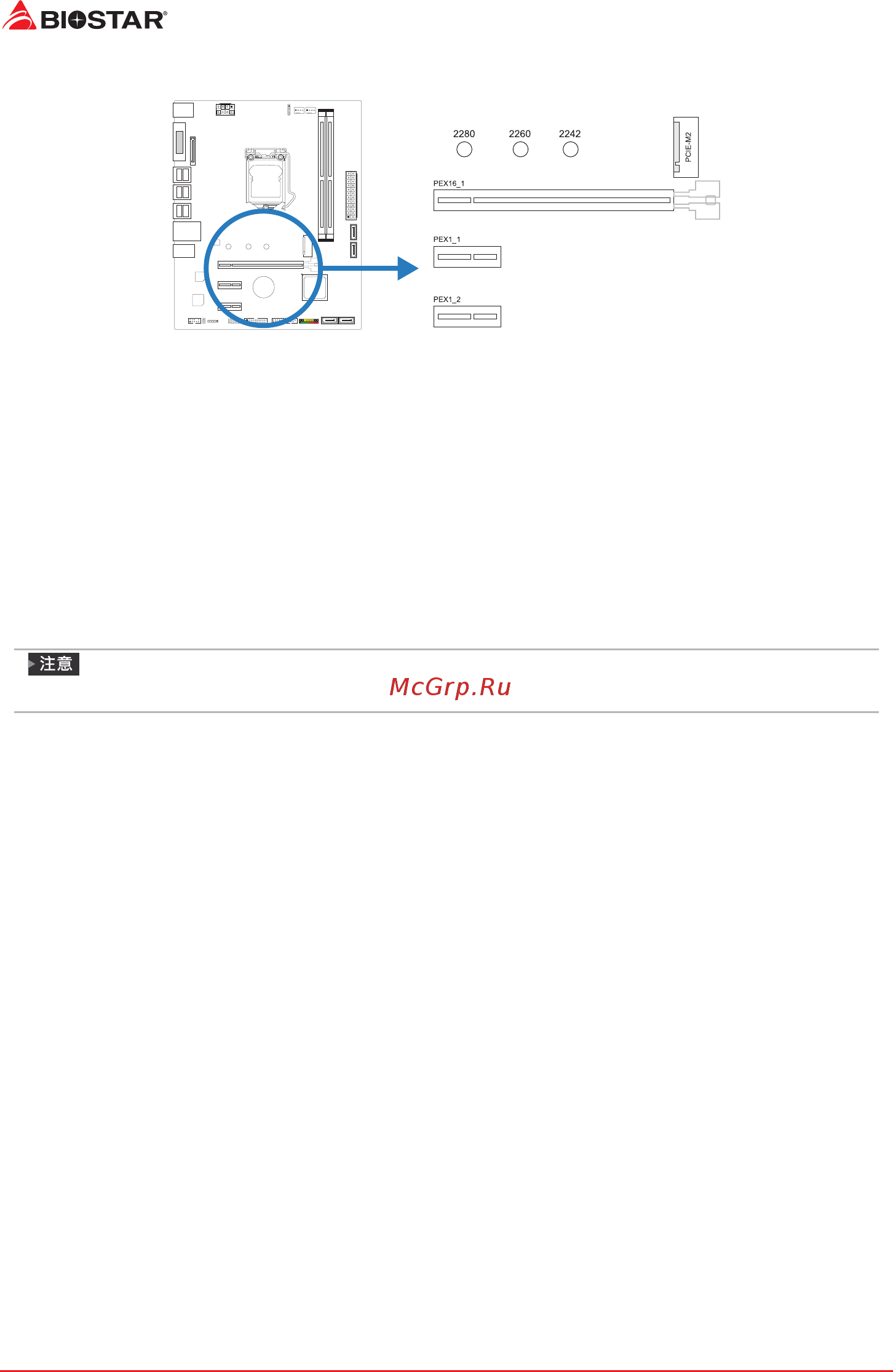

2�5 扩展槽

PEX16_1: PCI-Express Gen3 x16 插槽

• 符合PCI-Express 3.0规范。

• 同步单向最大理论带宽为16GB/s，总带宽为32GB/s。

PEX1_1/1_2: PCI-Express Gen3 x1 插槽

• 符合PCI-Express 3.0规范。

• 同步单向最大理论带宽为1GB/s，总带宽为2GB/s。

PCIE-M2_1: M�2 (Key M) 插槽

• M.2插槽支持M.2 Type 2242/2260/2280 SSD模块。安装M.2模块前请将六角柱放

到正确的位置。

• 支持M.2 SATA III (6.0 Gb/s)模块与M.2 PCI Express Gen3 x4模块(32 Gb/s)。

当安装 SATA SSD 模块于 PCIE-M2 插槽时，SATA_1 接口将会被禁用。

安装扩展卡

请参照以下步骤安装扩展卡：

• 安装扩展卡前请阅读扩展卡的相关指示说明。

• 打开电脑机箱后盖，移除螺丝和插槽支架。

• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。

• 用螺丝将扩展卡的金属支架固定到机箱后置面板。

• 还原电脑机箱后盖。

• 开机。如有必要，可为扩展卡更改BIOS设置。

• 安装扩展卡的驱动。
