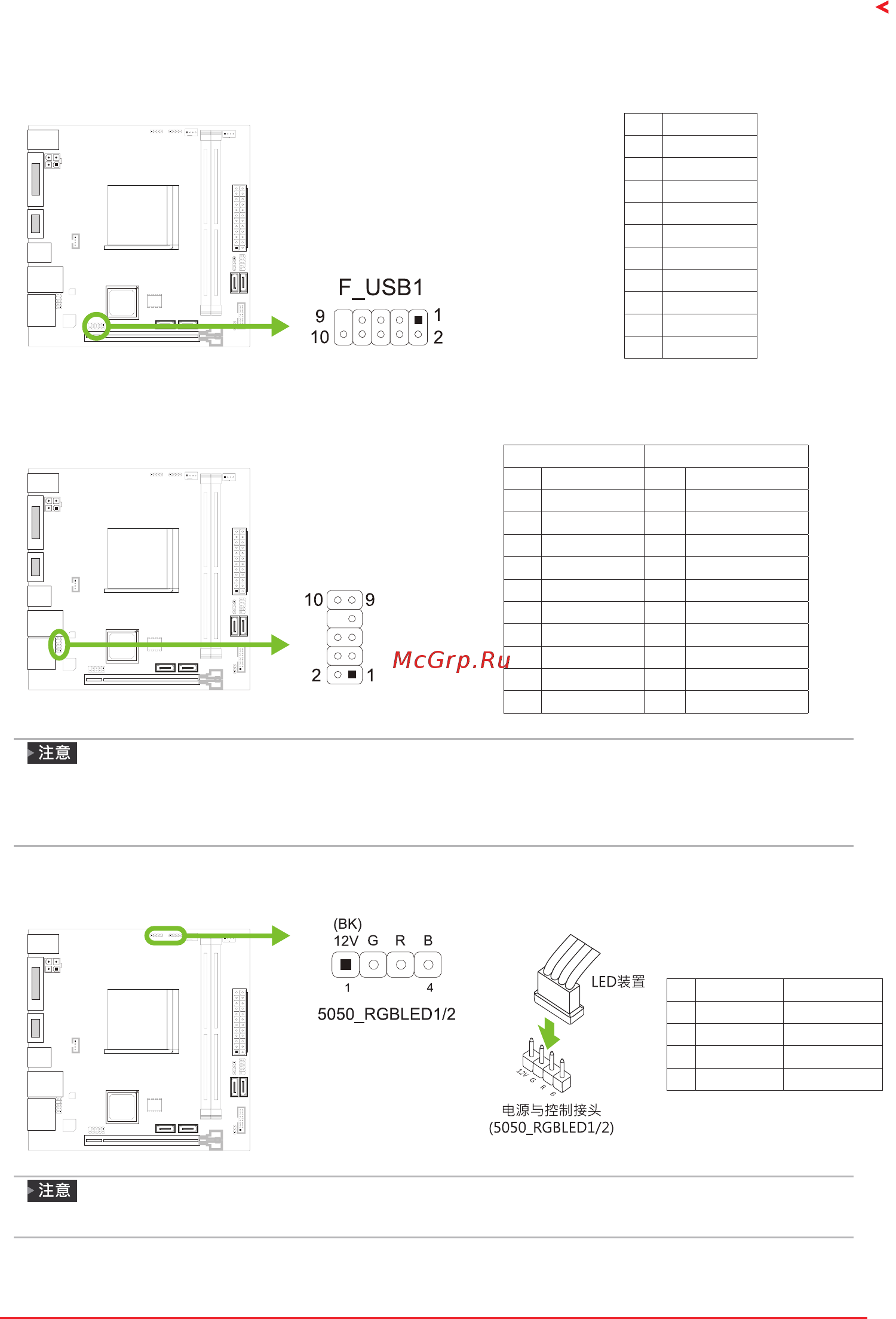

F_USB1: 前置面板USB 2�0接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

针定义

1 +5V (fused)

2 +5V (fused)

3 USB-

4 USB-

5 USB+

6 USB+

7 接地

8 接地

9 Key

10 NC

F_AUDIO1: 前置面板音频接头

此接头可连接音频输出数据线，支持HD(高清)音频和AC’97。

HD Audio AC’97

针定义针定义

1 Mic Left in 1 Mic In

2 接地 2 接地

3 Mic Right in 3 Mic Power

4 GPIO 4 Audio Power

5 Right line in 5 RT Line Out

6 Jack Sense 6 RT Line Out

7 Front Sense 7 Reserved

8 Key 8 Key

9 Left line in 9 LFT Line Out

10 Jack Sense 10 LFT Line Out

建议您连接前置高清音频插孔，享用主板高清音频功能。

如果要连接AC’97前置音频输出数据线，请关闭”前置面板插孔检测功能”。此功能在系统音频

工具中可见。

5050_RGBLED1/2: RGB LED装置 (5050 SMD) 接头

此接头提供12V电源与RGB控制讯号，可连接RGB LED装置（5050 SMD）。

针电缆颜色定义

1 12V (黑色) VCC12

2 G (绿色) LED_GREEN

3 R (红色) LED_RED

4 B (蓝色) LED_BLUE

确保正确將针脚连接到LED装置，错误的连接可能会损坏您的LED装置或主板。
