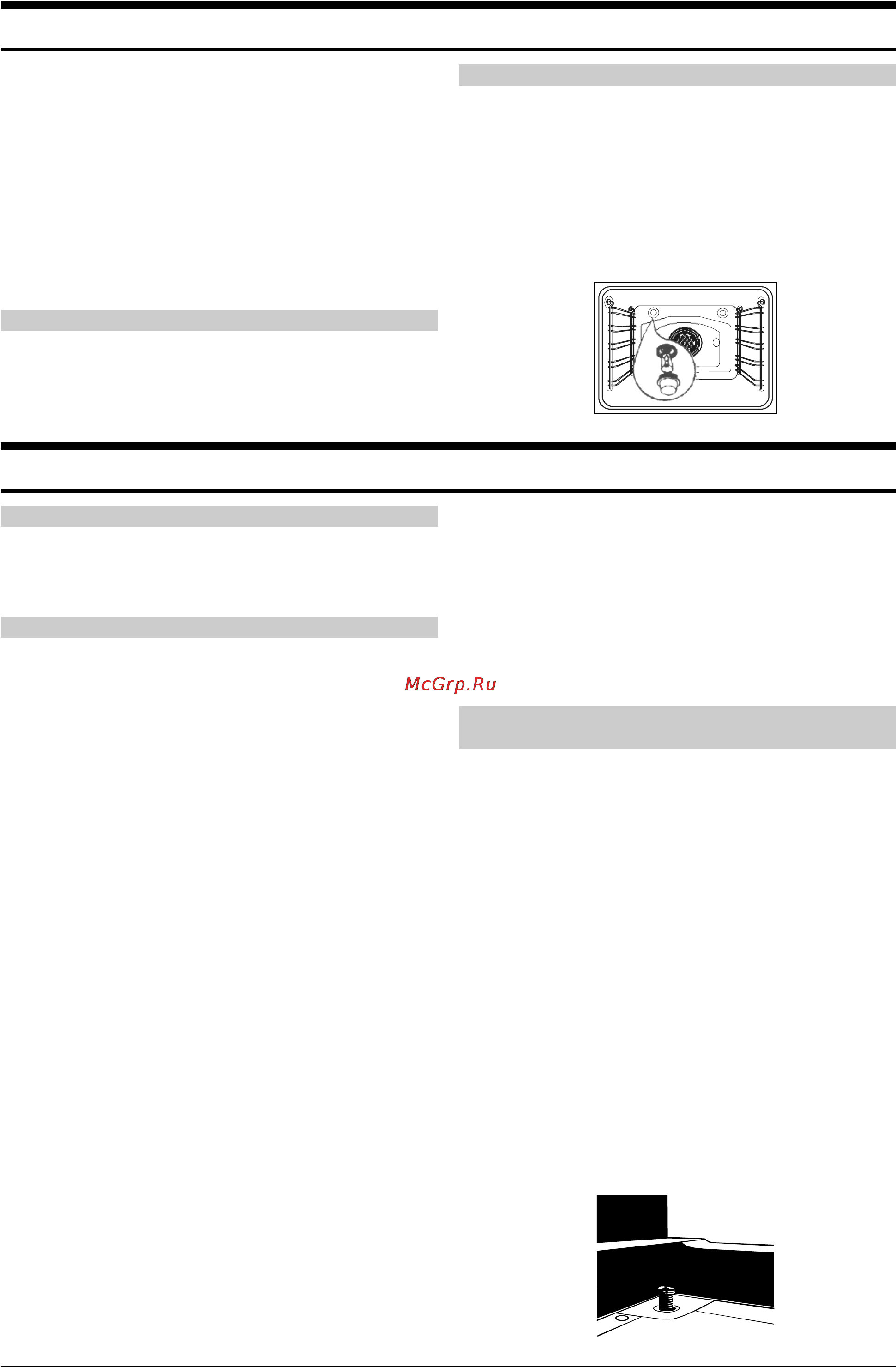

Gorenje G145W [15/20] Замена частей газовой плиты
![Gorenje G145W [15/20] Замена частей газовой плиты](/views2/1070943/page15/bgf.png)
Руководство по эксплуатации, установке и подключению
35
Замена частей газовой плиты
В случае обнаружения повреждений Вы можете
самостоятельно заменить только те части, которые
можно снять без помощи инструментов.
• Замену частей, для которых необходимо использование
инструментов, может выполнять только специалист или
уполномоченный сервисный центр.
• Патрон электрической лампочки находится под
напряжением. Существует опасность удара
электрическим током!
• Перед заменой электрической лампочки для освещения
духовки обязательно отключите плиту от электросети
(устраните предохранитель либо отключите главный
переключатель сети).
Остальное оборудование
Решётки, противни и остальное оборудование можно
заказать в сервисном центре. При этом указывайте шифр и
тип или модель аппарата.
Для последующей замены можно снять ручки
переключателей, потянув их на себя.
Электрическая лампочка духовки
(только в некоторых моделях)
Для замены вам потребуется электрическая лампочка
духовки со следующими характеристиками: патрон E 14,
230В, 25 Вт, 300°C.
Отвинтите стеклянную крышку в направлении против
часовой стрелки и замените электрическую лампочку
духовки. Потом снова привинтите стеклянную крышку.
Электрическая лампочка является расходным
материалом и на неё гарантия не распространяется!
Инструкции по установке и подключению
Установка газовой плиты
• Установка и подключение газовой плиты должны
производиться в соответствии с предписаниями.
Особенно важным является обеспечение
достаточного уровня вентиляции в помещении.
Внимание!
• Подключение может производить только уполномоченный
специалист или сервис.
• Помещение, в котором стоит газовая плита, должно постоянно
проветриваться.
• Основная информация по подключению газа приводится на
таблице с основными данными о газовой плите.
• Перед подключением аппарата убедитесь, что местные
технические условия и предписания для подключения (по типу
газа и давлению газа) совместимы с настройкой аппарата.
• Аппарат нельзя подключать к установке для отвода продуктов
сгорания (например, к воздухоотводу). Аппарат должен быть
установлен и подключен в соответствии с действующими
правилами для монтажа и подключения. Особое внимание
необходимо обратить на требования по вентиляции в
помещении.
• Расстояние между конфорками и вытяжкой должно быть не
менее расстояния, указанного в инструкции по монтажу
вытяжки.
• Газовая плита может быть встроена между двумя элементами
кухонного гарнитура (разряд 2/1). С одной стороны может
находиться элемент мебели, высота которого превышает
высоту аппарата. Горизонтальное расстояние до высокого
шкафчика или стены должно быть не менее 10 см. С другой
стороны может находиться только элемент мебели с
одинаковой высотой. Подвесные элементы должны быть
установлены на высоте, достаточной, чтобы не мешать
нормальной работе с плитой.
Наименьшее вертикальное расстояние от аппарата должно
быть не менее 650 мм.
• Если газ, которым Вы пользуетесь, не соответствует типу
Вашей духовки, вызовите сервисную службу или
дистрибьютора газа. Специалист быстро отрегулирует
аппарат для работы с местным типом газа.
• Все прочие работы с газовой плитой, при выполнении которых
используются любые инструменты, должен выполнять только
специалист сервисной службы.
• Потребитель может производить только те работы, которые
выполняются без инструментов.
• Стены или элементы мебели (пол, задняя кухонная стена,
боковые стены), находящиеся рядом с аппаратом, должны быть
термостойкими и выдерживать температуру не менее 90°.
• Соединительный кабель, находящийся на задней стороне
аппарата, должен быть проложен таким образом, чтобы не
соприкасался с задней стенкой плиты. Во время работы плиты
задняя стенка нагревается сильнее.
• Упаковочный материал (полиэтиленовая пленка, пенопласт,
гвозди и т.д.) опасен для детей. Его необходимо выбросить.
Мелкие части дети могут проглотить, а в пленке могут
задохнуться.
Выравнивание плиты и дополнительная
подставка
(только в некоторых моделях)
Высота плиты с подставкой - 90 см, а без подставки - 85
см. Сзади на подставке располагаются два колёсика
(левое и правое), облегчающие перемещение плиты.
Спереди, слева и справа на подставке находятся два
установочных винта, с помощью которых можно
устанавливать плиту горизонтально и выравнивать
верхний край плиты по уровню рядом стоящей мебели.
Установочными ножками можно пользоваться после
извлечения ящика плиты, по мере необходимости их
следует вращать вверх - вниз, пока аппарат не будет
установлен в горизонтальное положение. Установочные
винты доступны, если немного наклонить плиту.
Дополнительная подставка снимается следующим
образом: с нижней стороны отвинчиваются - четыре винта,
с помощью которых подставка прикрепляется к стенке
плиты. В этом случае снимите установочные винты с
подставки и установите их слева и справа на нижний
передний носитель плиты. Выровняйте плиту
горизонтально в соответствии с вышеуказанным
описанием. Некоторые плиты имеют четыре установочных
винта (по два спереди и сзади), предназначенные для
выравнивания, если пол неровный, или для подгонки
высоты плиты до уровня находящихся рядом элементов
кухонного гарнитура.
