Руководство по эксплуатации, установке и подключению
38

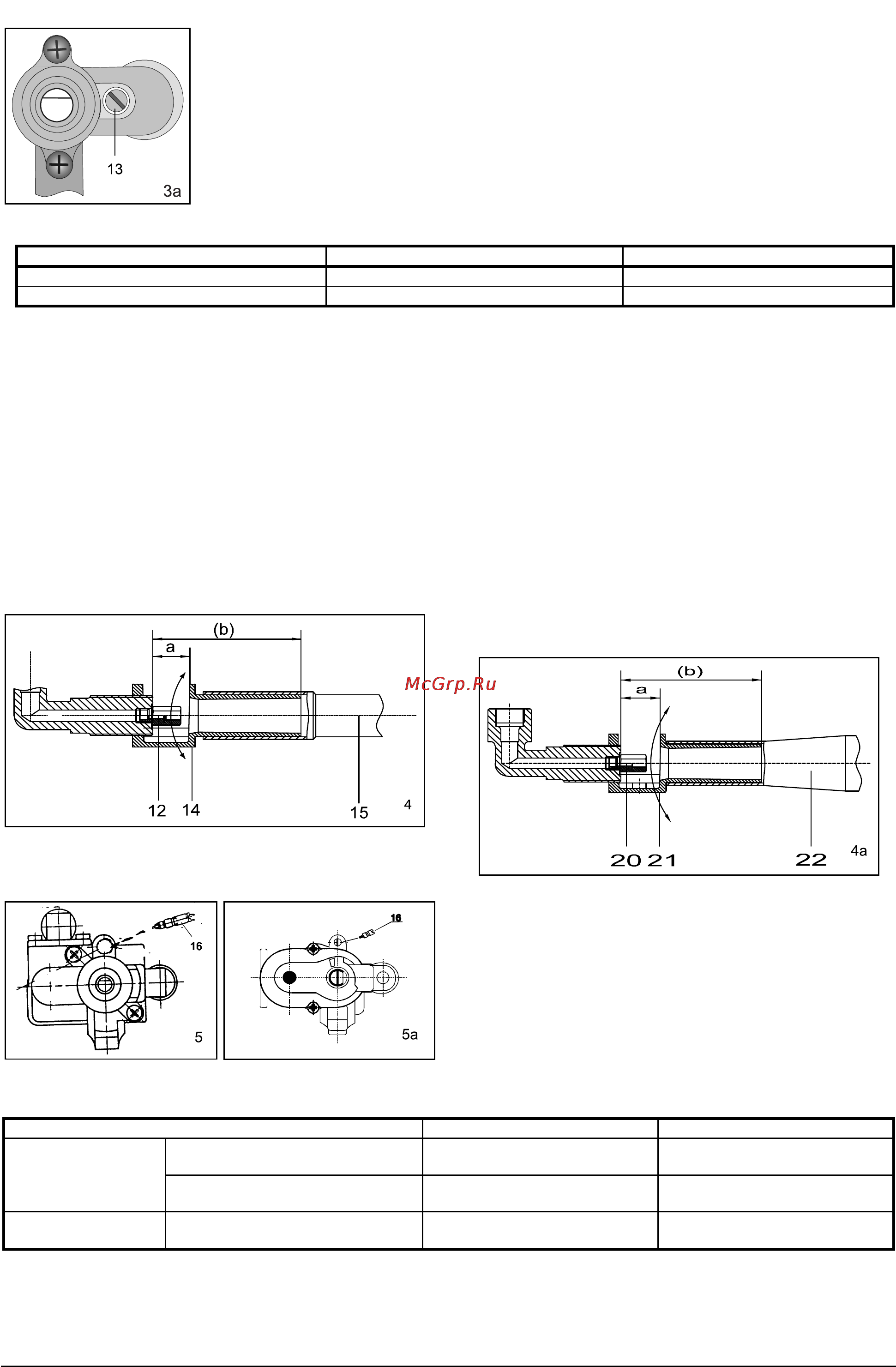

Незащищенный газовый кран (рисунок 3а)
13 Регуляционный винт для
минимальной тепловой
нагрузки
Элементы, которые следует заменить или установить при переходе на другой вид газа
Горелка Номер рисунка Обозначение элемента
Номинальная тепловая нагрузка
1, 2 5
Минимальная тепловая нагрузка
3, 3a 13
Аппарату близнаходящиеся соседние стены или
мебельные элементы (пол, задняя кухонная стена,
боковые стены) должны быть температуростойкими
меньше всего 90є.
Ради доступа до частей для приспособления горелки
духовки к другому виду газа надо демонтировать переднюю
плиту, вставное дно духовки и горелку духовки (отвинтите
оба винты на передней части горелки и притяньте её
несколько вперёд). Ради доступа до сопла духовки надо
демонтировать заслонку.
Комплектующие элементы горелки духовки (рисунок 4)
12 Форсунка
14 Заслонка
15 Горелка духовки
Для доступа к частям горелки для настройки на другой вид
газа необходимо снять панель управления, вставное дно
духовки и горелку духовки (отвинтите оба винта в передней
части горелки и немного выдвиньте ее вперед). Для доступа к
форсунке духовки надо демонтировать заслонку
Газовый кран с термостатом (рисунок 5, 5а)
16 регуляционный винт для минимальной
телповой нагрузки
Комплектующие элементы газовой инфракрасной
горелки (рисунок 4a)
Для возможности доступа к частям инфра нагревателя
надо демонтировать инфра нагреватель (отвинтите винты
на передней части горелки и потяните её несколько
вперёд). С целью доступа к форсунке духовки надо
демонтировать заслонку.
20 форсунка
21 заслонка
22 горелка
Элементы, которые следует заменить или установить при переходе на другой вид газа
Горелка духовки, Инфра нагреватель Рисунок № Обозначение элемента
Горелка духовки Номинальная тепловая
нагрузка
4 12, 14
Минимальная тепловая
нагрузка
5,5a 16
Инфра
нагреватель
Номинальная тепловая
нагрузка
4a 20, 21
