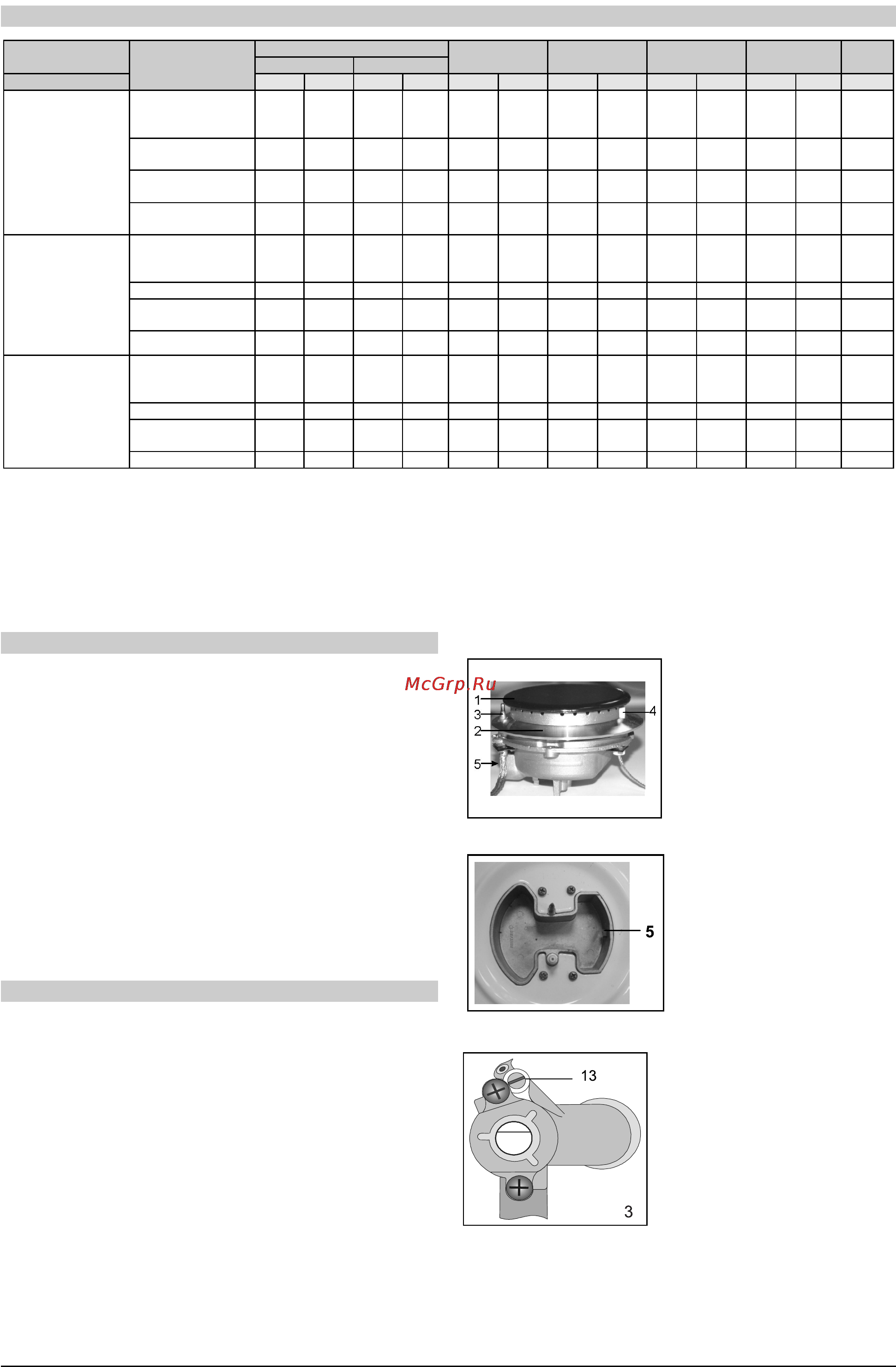

![Gorenje G145E [17/20] Комплектующие элементы](/views2/1070943/page17/bg11.png)
Руководство по эксплуатации, установке и подключению
37
Таблица форсунок
Тип, давление Маленькая горелка Нормальная Большая Мини-вок Горелка Инфра-
газа Станда-ртная Экс-пресс горелка горелка духовки горелка
Число Воббе макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин.
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая
нагрузка, кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56 3,5 0,81 2,7
Природный газ E,
Природный газ E+
Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5 339 77,1 259
Wo=40,9÷
54,7 MJ/m
3
Обозначение
форсунки (1/100 мм)
77 - 78 - 104 - 129 - 134
•
135
•
120
G20,
p=20mbar
Шифр форсунки 162081 162082 162083 162084 162086
6
09288 609287
Сжиженный газ
3+, 3B/P
Wo=72,9÷
Номинальная
тепловая
нагрузка, кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56 3,5 0,81 2,7
87,3MJ/m
3
Расход, г/ч 71,7 26,2 71,7 26,2 138,1 33,4 215,0 55,3 239,9 113,4 250,9 58,9 193,5
G30
p=30 mbar
Обозначение
форсунки (1/100 мм)
50 29/24 50 29/24 69 33/26 87 43/33 91 57/57 90 42/42 81
Шифр форсунки 162162 162162 162164 162165 162167 609290 609289
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая
нагрузка, кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56 3,5 0,81 2,7
G20, Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5 339 77,1 259
p=13mbar Обозначение
форсунки (1/100 мм)
85 - 85 - 1,15 - 145 - 152
•
135
•
120
Шифр форсунки 609272 162169 162171 162172 162174 621111 621111
Встроенные форсунки предназначены для сжиженного газа. Для местного и природного газа необходимо установить их на
отверстии трубы в соответствии с расходом газа (отвернуть максимум на 1,5 оборота от насадки).
Обозначения форсунки для минимальных значений зависит от производителя. Первая цифра действительна для IMIT, а
другая для COPRECI.
Мощности горелок указаны с учетом тепловых значений Hs.
Внимание: эти работы может производить только уполномоченный специалист или сервисная служба!
Настройка на другой вид газа
• Перед настройкой на другой вид газа аппарат не нужно
демонтировать.
• Перед настройкой отключите газовую плиту от
электросети.
• Замените имеющиеся форсунки номинальной тепловой
нагрузки соответствующими форсунками для нового
вида газа (см. таблицу). форсунки для минимальной
тепловой нагрузки прикрутите или же открутите таким
образом, чтобы достичь минимальной тепловой
нагрузки; Если аппарат нужно подключить на жидкий газ
(пропан/бутан), следует привинтить к насадке
регулировочный винт (байпас) для минимальной
тепловой нагрузки.
• Форсунки для минимальной нагрузки не откручивайте
более чем за 1,5 оборота.
• Установите режим первичного воздуха на горелке
духовки и инфракрасной горелке.
Комплектующие элементы
Комплектующие элементы горелок доступны после
демонтажа панели управления, а установочные элементы
духовки и инфракрасных горелок - после демонтажа
панели управления и горелок.
• Снимите несущую решётку и крышки горелок с коронкой
• Снимите ручки управления
• Отвинтите нижние крепежные винты панели управления
и снимите ее.
Горелка (рисунок 1)
1
1 Крышка коронки
горелки
2 Коронка горелки с
носителем крышки
горелки
3 Термоэлемент
4 Свеча поджига
5 Форсунка
Мини-вок (рисунок 2)
5 форсунка
Защищенный газовый кран (рисунок 3)
13 Регуляционный винт для
минимальной тепловой
нагрузки
