Глава 1: Введение | 5
B450MHC / B450MH

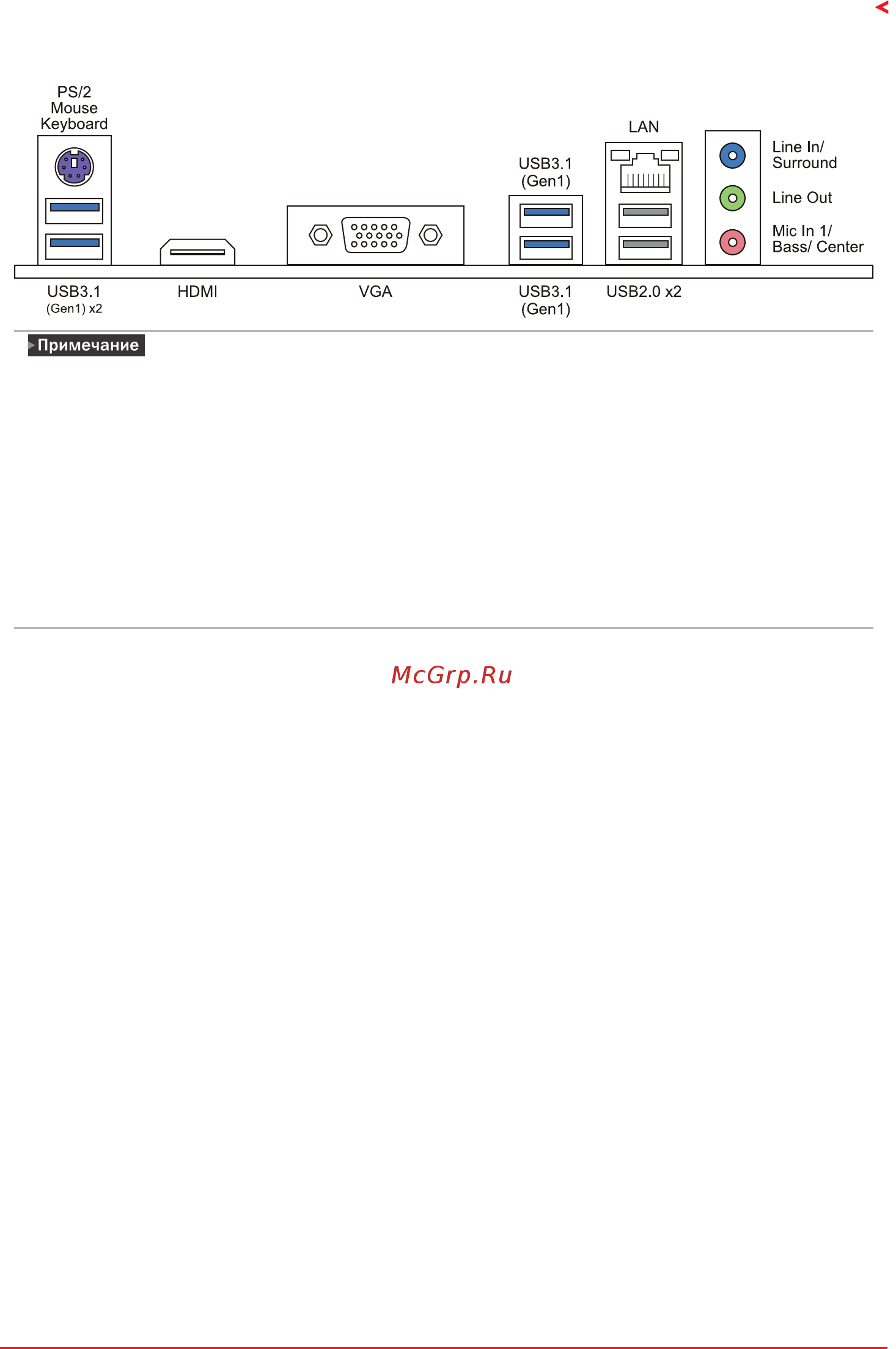

1�4 Разъемы задней панели
»
»
Для выхода HDMI/ VGA требуется процессор семейства AMD с встроенной графикой.
»
»
Поскольку аудиочип поддерживает спецификацию HD Audio (звука высокой четкости),
функцию каждого аудиоразъема можно определить с помощью программного обеспечения.
Функция ввода/вывода каждого из перечисленных выше аудиоразъемов представляет собой
настройку по умолчанию. Однако при подключении внешнего микрофона к аудиопорту
используйте аудиоразъемы линейного входа (синий) и микрофонного входа (розовый).
»
»
Максимальное разрешение
HDMI: 4096 x 2160 при 24 Гц, совместимо с HDMI 2.0
VGA: 1920 x 1200 при 60 Гц
При использовании переднего аудиоразъема HD и подключении гарнитуры/микрофона
задний звук будет автоматически отключен.
