18 | Глава 2: Установка оборудования

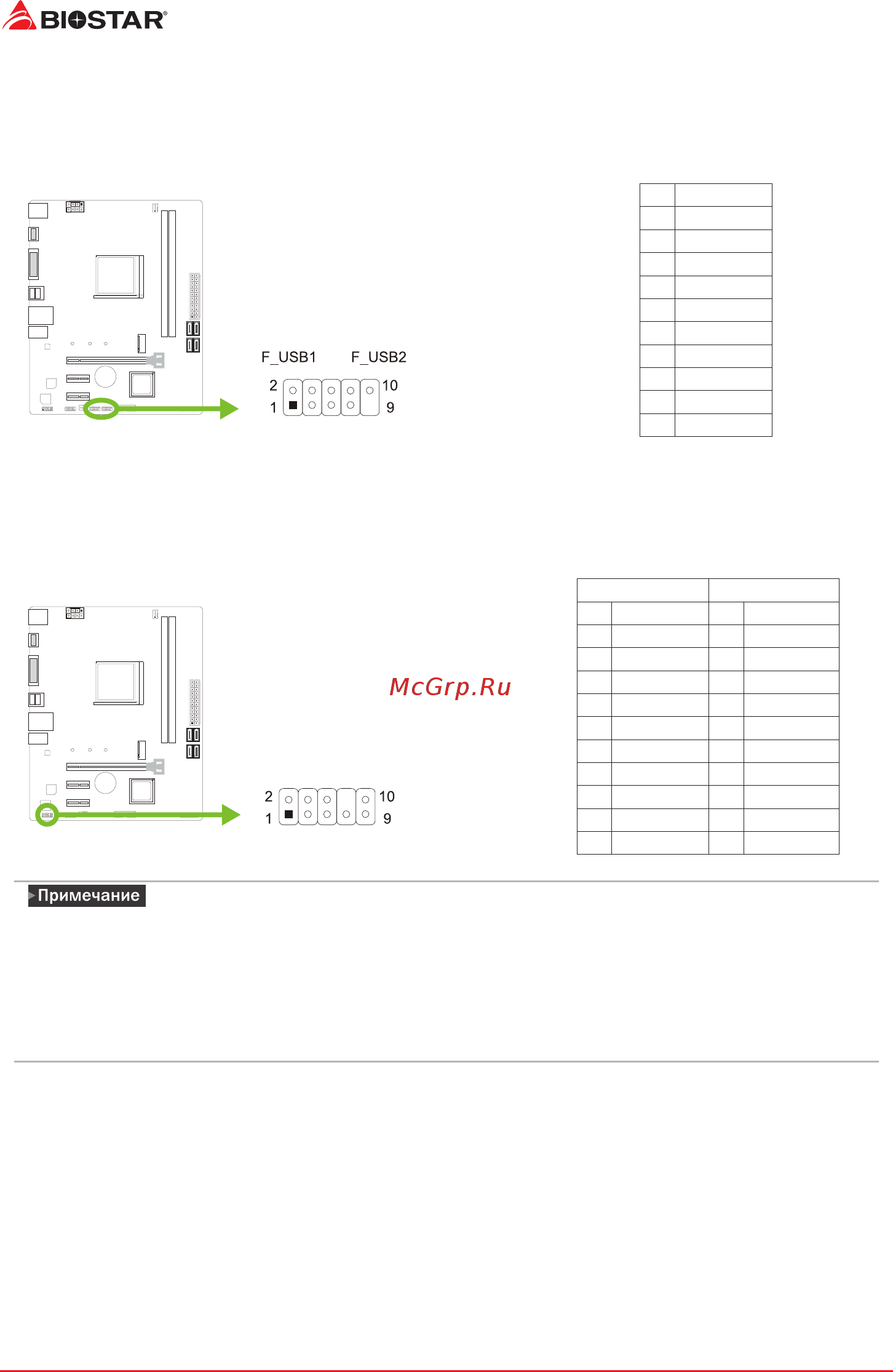

F_USB1/2: штыревой соединитель для портов USB 2�0 на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты

USB на переднюю панель ПК, а также может быть подключен к самым разным внешним

периферийным устройствам.

Pin Назначение

1 +5V (fused)

2 +5V (fused)

3 USB-

4 USB-

5 USB+

6 USB+

7 Ground

8 Ground

9 Key

10 NC

F_AUDIO1: штыревой соединитель аудио передней панели

Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси

вход/выход аудио передней панели, который поддерживает аудиостандарты HD Audio

(звука высокой четкости) AC’97.

HD Audio AC’97

Pin Назначение Pin Назначение

1 Mic Le in 1 Mic In

2 Ground 2 Ground

3 Mic Right in 3 Mic Power

4 GPIO 4 Audio Power

5 Right line in 5 RT Line Out

6 Jack Sense 6 RT Line Out

7 Front Sense 7 Reserved

8 Key 8 Key

9 Le line in 9 LFT Line Out

10 Jack Sense 10 LFT Line Out
















