Biostar B450MH Версия 6.3 [7/92] B450mh

Chapter 1: Introducon | 7

B450MHC / B450MH

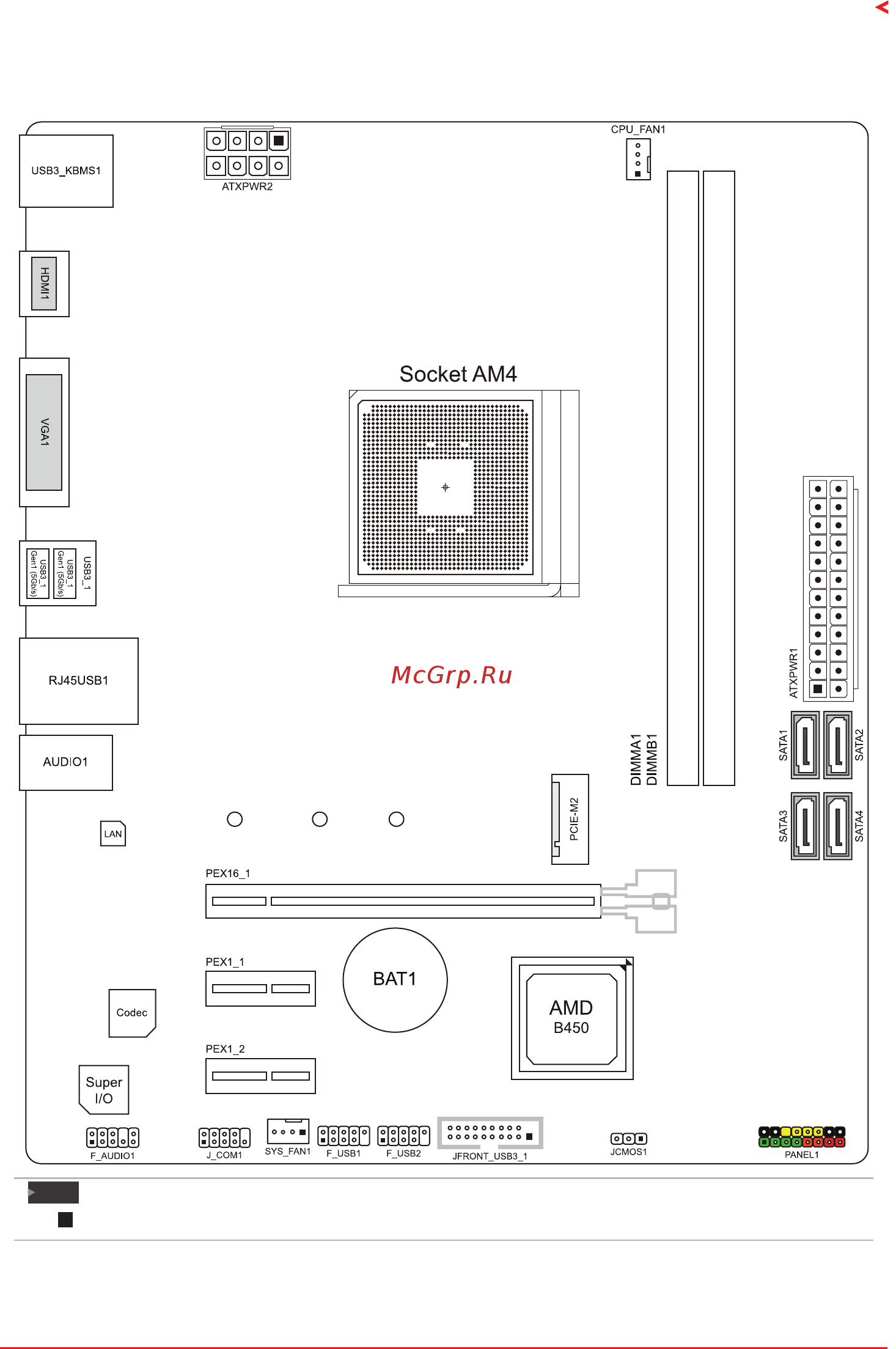

B450MH

Note



representsthe1stpin.

Содержание

Fcc information and copyright 1
Appendix i specifications in other languages 30 2
Chapter 1 introduction 3 2
Chapter 2 hardware installation 8 2
Chapter 3 uefi bios software 19 2
Chapter 4 useful help 24 2
Fcc information and copyright 1 2
Table of contents 2
1 before you start 3
Chapter 1 introduction 3
Package checklist 3
3 specifications 4
Chapter 1 introduction 4
B450mhc b450mh 5
Chapter 1 introduction 5 5
Rear panel connectors 5
B450mhc 6
Chapter 1 introduction 6
Motherboard layout 6
B450mh 7
B450mhc b450mh 7
Chapter 1 introduction 7 7
Chapter 2 hardware installation 8
Install central processing unit cpu 8
Install a heatsink 9
B450mhc b450mh 11
Chapter 2 hardware installation 11 11
Connect cooling fans 11
Cpu_fan1 cpu fan header 11
Cpu_fan1 sys_fan1support4 pinand3 pinheadconnectors whenconnectingwithwiresonto connectors pleasenotethattheredwireisthepositiveandshouldbeconnectedtopin 2 andthe blackwireisgroundandshouldbeconnectedtopin 1 gnd 11
Ddr4 modules 11
Install system memory 11
Sys_fan1 system fan header 11
These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 11
Chapter 2 hardware installation 12
Dual channel memory installation 12
Memory capacity 12
O means memory installed x means memory not installed 12
Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 12
Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 12
Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 12
B450mhc b450mh 13
Chapter 2 hardware installation 13 13
Ryzen ddr maximum frequency support table 13
Ryzen pinnacle ridge 13
Ryzen raven ridge 13
Ryzen summit ridge 13
Chapter 2 hardware installation 14
Expansion slots 14
Install an expansion card 14
Pci express 2 compliant data transfer bandwidth up to 500mb s per direction 1gb s in total 14
Pci express 3 compliant the maximum bandwidth of the pcie slot is 32gb s 14
Pcie m2 m key m slot only for b450mh 14
Pex16_1 pci express gen3 x16 slot when using apu the bandwidth is x8 speed 14
Pex1_1 1_2 pci express gen2 x1 slot 14
The m slot supports m type 2242 2260 2280 ssd module when installing m ssd module please place the screw and hex pillar to correct position ryzen series summit ridge pinnacle ridge raven ridge support m sata iii 6 gb s module and m pci express module up to gen3 x4 32gb s a series apu bristol ridge support m sata iii 6 gb s module 14
Jcmos1 clear cmos jumper 15
Jumper switch setting 15
Atxpwr1 atx power source connector 16
Atxpwr2 atx power source connector 16
Beforeyoupoweronthesystem pleasemakesurethatbothatxpwr1andatxpwr2connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 16
Chapter 2 hardware installation 16
For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 16
Headers connectors 16
Panel1 front panel header 16
The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atxpwr2 16
This 16 pin header includes power on reset hdd led power led and speaker connection 16
B450mhc b450mh 17
Chapter 2 hardware installation 17 17
F_usb1 2 header for usb 2 ports at front panel 17
Jfront_usb3_1 header for usb 3 gen1 5gb s ports at front panel 17
Sata_1 2 3 4 serial ata 6 gb s connectors 17
These connectors connect to sata hard disk drives via sata cables 17
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 17
Chapter 2 hardware installation 18
F_audio1 front panel audio header 18
Itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 18
J_com1 serial port connector 18
The motherboard has a serial port header for connecting rs 232 port 18
This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 18
Bios update 19
Chapter 3 uefi bios software 19
Uefi bios setup 19
Installing software 23
Launching software 23
Software 23
Chapter 4 useful help 24
Driver installation 24
Ami bios beep code 25
Ami bios post code 25
B450mhc b450mh 25
Boot block beep codes 25
Chapter 4 useful help 25 25
Post bios beep codes 25
Chapter 4 useful help 26
After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 27
B450mhc b450mh 27
Chapter 4 useful help 27 27
Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 27
In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 27
Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 27
Troubleshooting 27
When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 27
Raid definitions 28
Raid functions 28
Appendix i specifications in other languages 30
Arabic 30
Appendix i specifications in other languages 31 31
B450mhc b450mh 31
German 31
Appendix i specifications in other languages 32
Spanish 32
Appendix i specifications in other languages 33 33
B450mhc b450mh 33
Appendix i specifications in other languages 34
Информация fcc и авторское право 35
Глава 1 введение 3 36
Глава 2 установка оборудования 7 36
Глава 3 uefi bios и программное обеспечение 18 36
Глава 4 полезная помощь 23 36
Информация fcc и авторское право 1 36
Содержание 36
1 перед началом 37
2 составупаковки 37
Глава 1 введение 37
3 технические характеристики 38
Глава 1 введение 38
4 разъемы задней панели 39
B450mhc b450mh 39
Глава 1 введение 5 39
5 компоновка материнской платы 40
B450mhc 40
Глава 1 введение 40
B450mh 41
B450mhc b450mh 41
Глава 1 введение 7 41
1 установка центрального процессора цп 42
Глава 2 установка оборудования 42
2 установка радиатора 43
Глава 2 установка оборудования 44
Шаг 1 снимите кронштейн радиатора и вентилятора в сборе на материнской плате и удерживайте объединительную панель кулера под материнской платой 44
Шаг 2 поместите радиатор и вентилятор в сборе на установленный цп и убедитесь что кабель вентилятора находится как можно ближе к разъему вентилятора цп см порядок установки винтов в отверстия на следующей схеме 44
3 подключение охлаждающих вентиляторов 45
4 установка системной памяти 45
B450mhc b450mh 45
Cpu_fan1 sys_fan1 поддерживают 4 контактные и 3 контактные головные разъемы при подключении проводов к разъемам обратите внимание что красный провод является положительным и должен быть подключен к контакту 2 а черный провод это земля и должен быть подключен к контакту 1 gnd 45
Cpu_fan1 штыревой соединитель вентилятора цп 45
Sys_fan1 штыревой соединитель вентилятора системы 45
Глава 2 установка оборудования 11 45
Модули ddr4 45
Следующие штыревые соединители предназначены для охлаждающих вентиляторов встроенных в компьютер кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора 45
O память установлена x память не установлена 46
Глава 2 установка оборудования 46
Емкость памяти 46
Ознакомьтесь со следующими требованиями чтобы активировать двухканальную функцию устанавливайте модули памяти одинаковой плотности попарно как показано в таблице 46
Установка двухканальной памяти 46
Шаг 1 разблокируйте слот dimm нажав на фиксирующие зажимы наружу выровняйте модуль dimm в слоте таким образом чтобы выемка на модуле dimm совпадала с разрывом в слоте 46
Шаг 2 вставьте dimm вертикально плотно в слот так чтобы фиксирующие зажимы защелкнулисьи модуль dimm установился должным образом 46
B450mhc b450mh 47
Ryzen pinnacle ridge 47
Ryzen raven ridge 47
Ryzen summit ridge 47
Ryzen таблица поддержки максимальной частоты ddr 47
Глава 2 установка оборудования 13 47
5 слоты расширения 48
Pcie m2 слот m 2 m key только для b450mh 48
Pex16_1 слот pci express gen3 x16 при использовании apu пропускная способность равна скорости x8 48
Pex1_1 1_2 слотpci express gen2 x1 48
Установка карты расширения 48
6 установка перемычки и переключателя 49
Jcmos1 перемычка очистки cmos 49
7 штыревые соединители и разъемы 50
Atxpwr1 разъем источника питания atx 50
Atxpwr2 разъем источника питания atx 50
Глава 2 установка оборудования 50
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24 контактный источник питания atx перед подключением разъема убедитесь в правильной ориентации 50
Перед включением системы убедитесь что вставлены оба разъема atxpwr1 atxpwr2 недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств при настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью 50
Разъем обеспечивает 12 в в цепи питания цп если разъем питания цп 4 контактный подключите его к контактам 1 2 5 6 atxpwr2 50
B450mhc b450mh 51
Jfront_usb3_1 штыревой соединитель для портов usb 3 1 gen1 5gb s на передней панели 51
Panel1 штыревой соединитель передней панели 51
Sata_1 2 3 4 разъемыserial ata 6 0 гбит с 51
Глава 2 установка оборудования 17 51
Эти разъемы подключаются к жестким дискам sata через кабели sata 51
Этот 16 контактный штыревой соединитель включает в себя соединения включения питания сброса светодиода жесткого диска светодиода питания и динамика 51
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты usb на переднюю панель пк а также может быть подключен к самым разным внешним периферийным устройствам 51
F_audio1 штыревой соединитель аудио передней панели 52
F_usb1 2 штыревой соединитель для портов usb 2 0 на передней панели 52
Глава 2 установка оборудования 52
Рекомендуется подключать к этому разъему аудиомодуль высокой четкости на передней панели чтобы использовать возможности материнской платы для воспроизведения звука высокой четкости попробуйте отключить функцию обнаружение разъема на передней панели если вы хотите использовать кабель переднего аудиовыхода ac 97 функцию можно найти через утилиту o s audio 52
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты usb на переднюю панель пк а также может быть подключен к самым разным внешним периферийным устройствам 52
Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси вход выход аудио передней панели который поддерживает аудиостандарты hd audio звука высокой четкости ac 97 52
B450mhc b450mh 53
J_com1 разъем последовательного порта 53
Глава 2 установка оборудования 19 53
На материнской плате имеется штыревой соединитель последовательного порта для подключения порта rs 232 53
1 настройка uefi bios 54
2 обновление bios 54
Глава 3 uefi bios и программное обеспечение 54
3 программное обеспечение 58
Запуск программного обеспечения 58
Установка программного обеспечения 58
1 установка драйвера 59
Глава 4 полезная помощь 59
2 звуковой код bios ami 60
3 поиск и устранение неисправностей 60
Глава 4 полезная помощь 60
Звуковые post коды bios 60
Звуковые коды загрузочного блока 60
4 функции raid 61
Raid definitions 61
Fcc条款 63
免责说明 63
防静电操作规则 63
目录 64
第一章主板介绍 3 64
第三章 uefi bios和软件 19 64
第二章硬件安装 8 64
第四章帮助信息 24 64
附录i 产品中有毒有害物质或元素的名称及含量 30 64
1 前言 65
2 包装清单 65
第一章主板介绍 65
3 主板特性 66
第一章主板介绍 66
4 后置面板接口 67
B450mhc b450mh 67
第一章主板介绍 5 67
5 主板布局图 68
B450mhc 68
第一章主板介绍 68
B450mh 69
B450mhc b450mh 69
第一章主板介绍 7 69
1 中央处理器 cpu 70
第二章硬件安装 70
2 散热片 71
步骤 1 取下主板上的散热片和风扇组件支架并保留散热风扇的铁背板于主板下方 72
步骤2 将散热片和风扇组件放置于cpu上方调整方向使风扇电缆最靠近cpu风扇连接器参照示意图之顺序将螺丝锁入完成散热片风扇的安装 72
第二章硬件安装 72
3 风扇接头 73
4 系统内存 73
B450mhc b450mh 73
Cpu_fan1 cpu 风扇接头 73
Cpu_fan1 sys_fan1支持4针脚和3针脚接口接线时请注意红线是正极需接到第二个针脚黑线接地需接到gnd针脚 73
Ddr4内存模组 73
Sys_fan1 系统风扇接头 73
此风扇接头支持电脑内置的冷却风扇风扇引线和插头可能因制造商而异 73
第二章硬件安装 11 73
O 表示内存已安装 x 表示内存未安装 74
为激活主板双通道功能使用内存模组必须符合以下要求成对安装相同密度的内存模组如下表所示 74
内存容量 74
双通道内存安装 74
步骤1 向外推开固定夹打开dimm插槽将dimm按顺序放在插槽上 dimm上的切口须与插槽凹口匹配 74
步骤2 垂直插入dimm并固定好直到固定夹跳回原位 dimm就位 74
第二章硬件安装 74
B450mhc b450mh 75
Ryzen ddr最高频率支持表 75
Ryzen pinnacle ridge 75
Ryzen raven ridge 75
Ryzen summit ridge 75
第二章硬件安装 13 75
5 扩展槽 76
Pcie m2 m 2 key m 插槽仅b450mh支持 76
Pex16_1 pci express gen3 x16 插槽当使用apu时带宽为 x8模式 76
Pex1_1 1_2 pci express gen2 x1 插槽 76
安装扩展卡 76
6 跳线设置 77
Jcmos1 清空cmos 跳线 77
7 接口和插槽 78
Atxpwr1 atx电源接口 78
Atxpwr2 atx电源接口 78
Panel1 前置面板接头 78
为了更好的兼容性我们建议使用标准的atx24 pin电源供应此接口的电源 78
开机前请确保atxpwr1和atxpwr2接口都已插上电源电压不足可能导致系统不稳或者外围设备不能正常运行当配置使用大功率设备的系统时建议您使用带有大功率输出的电源 78
此16针脚接口包含开机重启硬盘指示灯电源指示灯和扬声器接口 78
此接口给cpu电路提供 12v电压若cpu电源插头为4针脚请将其插入atxpwr2的 1 2 5 6针脚 78
第二章硬件安装 78
B450mhc b450mh 79
F_usb1 2 前置面板usb 2 0接头 79
Jfront_usb3_1 前置面板usb 3 1 gen1 5gb s 接头 79
Pc前置面板支持附加的usb数据线也可连接即插即用外围设备 79
Sata_1 2 3 4 串行ata 6 0 gb s 接口 79
此接口通过sata数据线连接sata硬盘 79
第二章硬件安装 17 79
F_audio1 前置面板音频接头 80
J_com1 串行端口 80
建议您连接前置高清音频插孔享用主板高清音频功能如果要连接ac 97前置音频输出数据线请关闭前置面板插孔检测功能此功能在系统音频工具中可见 80
此主板有一个串行端口可接出rs 232接头 80
此接头可连接音频输出数据线支持hd 高清音频和ac 97 80
第二章硬件安装 80
1 uefi bios设置 81
2 刷新bios 81
第三章 uefi bios和软件 81
3 软件 85
启动软件 85
安装软件 85
1 驱动程序安装注意事项 86
第四章帮助信息 86
2 ami bios 哔声代码 87
3 ami bios 开机自检代码 87
B450mhc b450mh 87
Bios 开机自检哔声代码 87
引导模块哔声代码 87
第四章帮助信息 25 87
第四章帮助信息 88
4 问题解答 89
5 raid 功能 90
Raid 定义 90
第四章帮助信息 92
附录i 产品中有毒有害物质或元素的名称及含量 92
