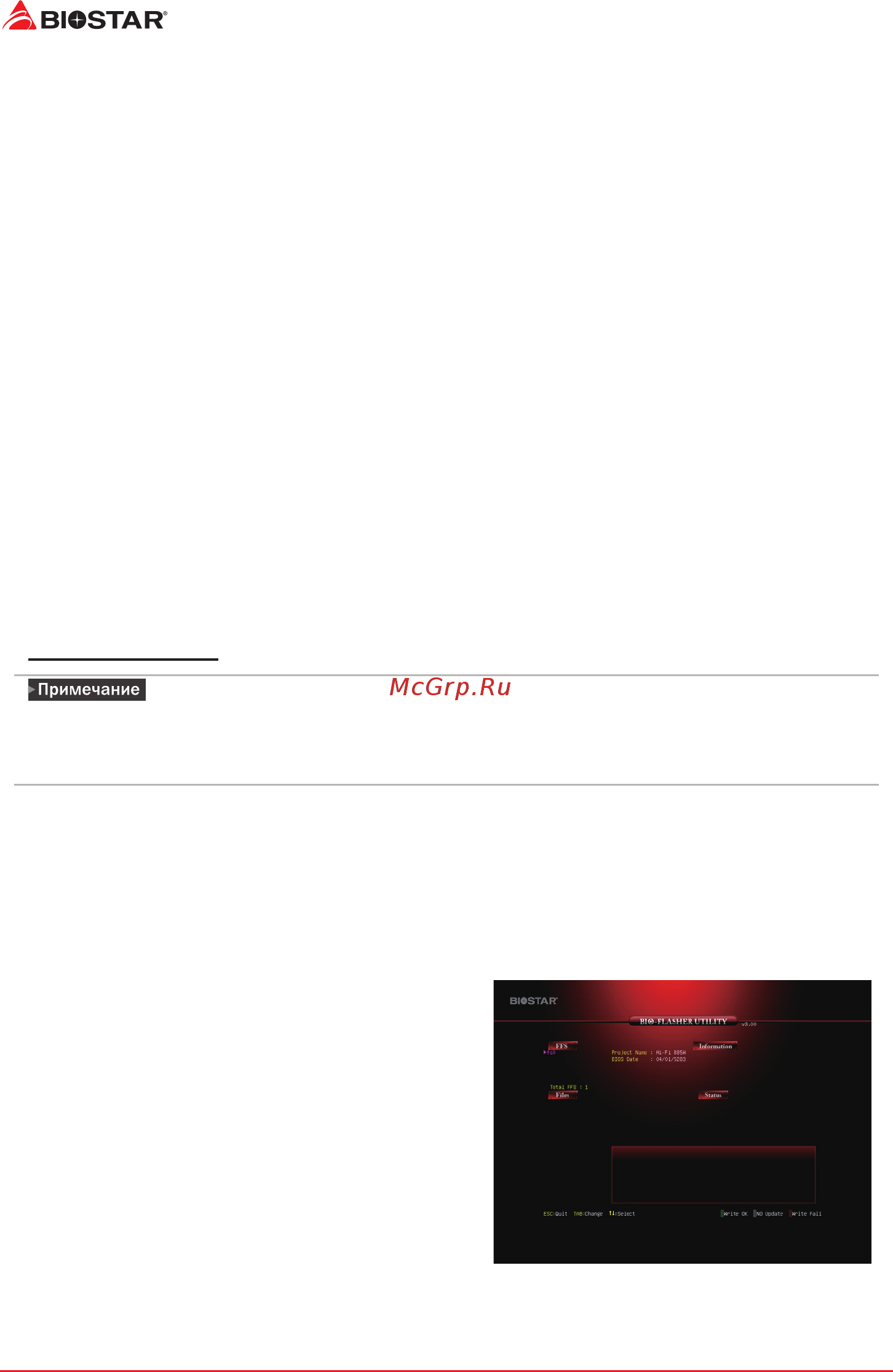

![Biostar B450MH Версия 6.3 [54/92] Глава 3 uefi bios и программное обеспечение](/img/pdf.png)
Biostar B450MH Версия 6.3 [54/92] Глава 3 uefi bios и программное обеспечение
![Biostar B450MH Версия 6.3 [54/92] Глава 3 uefi bios и программное обеспечение](/views2/1710926/page54/bg36.png)
20 | Глава 3: UEFI BIOS и программное обеспечение
Глава 3: UEFI BIOS и программное обеспечение
3�1 Настройка UEFI BIOS
• Программа настройки BIOS может использоваться для просмотра и изменения
настроек BIOS для компьютера. Доступ к программе настройки BIOS можно
получить, нажав клавишу <DEL> после начала тестирования памяти POST (сокр.
англ. Power-On Self-Test, самотестирование при включении питания) и до начала
загрузки операционной системы.
• Дополнительную информацию о настройке UEFI BIOS см. в руководстве по UEFI
BIOS
3�2 Обновление BIOS
BIOS можно обновить с помощью одной из следующих утилит:
• BIOSTAR BIO-Flasher: С помощью этой утилиты можно обновить BIOS из файла на
жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске) или
компакт-диске.
• Утилита BIOSTAR BIOS Update: Она обеспечивает автоматическое обновление
в среде Windows. С помощью этой утилиты можно обновить BIOS из файла на
жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске),
компакт-диске или из местоположения файла в Интернете.
BIOSTAR BIO-Flasher
» Эта утилита позволяет использовать только устройства хранения с форматом FAT32/16
и одним разделом.
» Выключение или сброс системы во время обновления BIOS приведет к сбою загрузки системы.
Обновление BIOS с помощью BIOSTAR BIOS Flasher
1. Перейдите на веб-сайт, чтобы загрузить новейший файл BIOS для материнской платы.
2. Затем скопируйте и сохраните файл BIOS на флэш-накопитель USB (поддерживается
толькоформат FAT/FAT32).
3. Вставьте USB-накопитель, содержащий файл BIOS, в USB-порт.
4. Включите или перезагрузите компьютер, а затем нажмите <F12> во время процесса
POST.
5. После входа в экран POST появляется утилита
BIOS-FLASHER. Выберите <fs0> для поиска файла
BIOS.
