8 | Глава 2: Установка оборудования
Глава 2: Установка оборудования

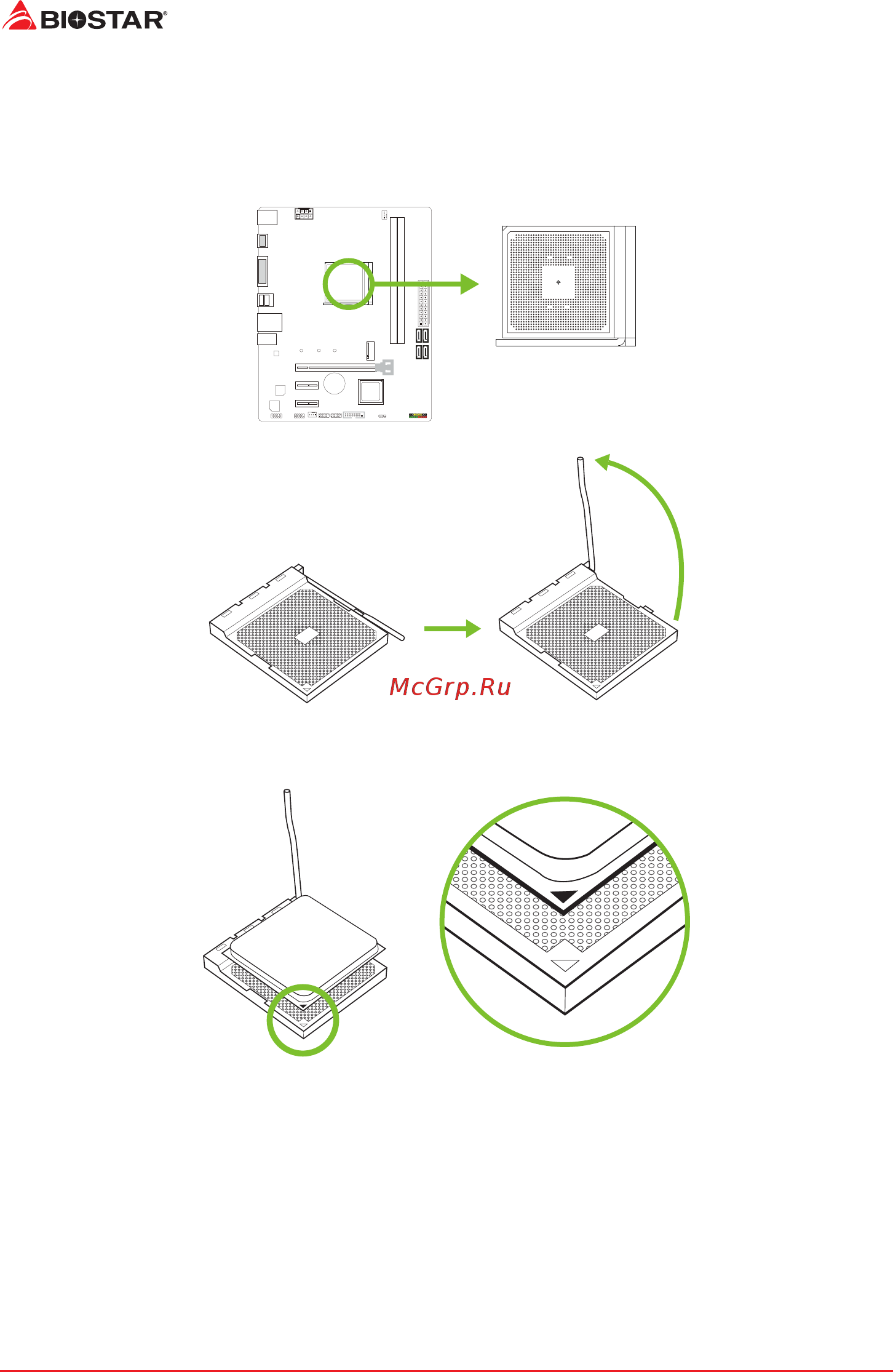

2�1 Установка центрального процессора (ЦП)
Шаг 1: Найдите сокет ЦП на материнской плате.
Шаг 2: Потяните из сокета фиксатор, а затем поднимите рычаг наугол 90゜.
Шаг 3: Найдите на сокете белый треугольник, при этом золотой треугольник на ЦП
должен указыватьна этот белый треугольник. ЦП поместится только при правильной
ориентации.
