Руководство по эксплуатации, установке и подключению
16
Электрическое подключение
Откройте с помощью отвертки крышку клеммной
колодки, как это показано на картинке крышки.
Подключение к электросети может
производить только сервисный центр или
квалифицированный специалист-электрик!
Вследствие неправильного подключения детали
аппарата могут повредиться, в этом случае вы теряете
право на обслуживание по гарантии!
Присоединительное напряжение в сети (230 В на N), куда
подключается аппарат, специалист должен проверить с
помощью измерительного прибора!
Перемычки должны быть установлены в соответствии
с подключением к электросети!
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке данных, с
фактическим напряжением в сети.
• Длина присоединительного кабеля должна составлять
не менее 1,5 м, чтобы аппарат можно было без труда
подключить, прежде чем вы придвинете его к стене.
• Провод заземления должен быть длиннее других
проводов, чтобы в случае обрыва кабеля он
отсоединялся позднее, чем провода под напряжением.
Порядок подключения
• На задней стенке аппарата откройте крышку клеммной
колодки, для чего отверткой подденьте защелки, как
показано на крыше колодки.
• Присоединительный кабель обязательно проложите
через зажим, предотвращающий избыточное натяжение
кабеля. Если зажим не установлен, расположите его так,
чтобы одним краем он накладывался на корпус
клеммной колодки.

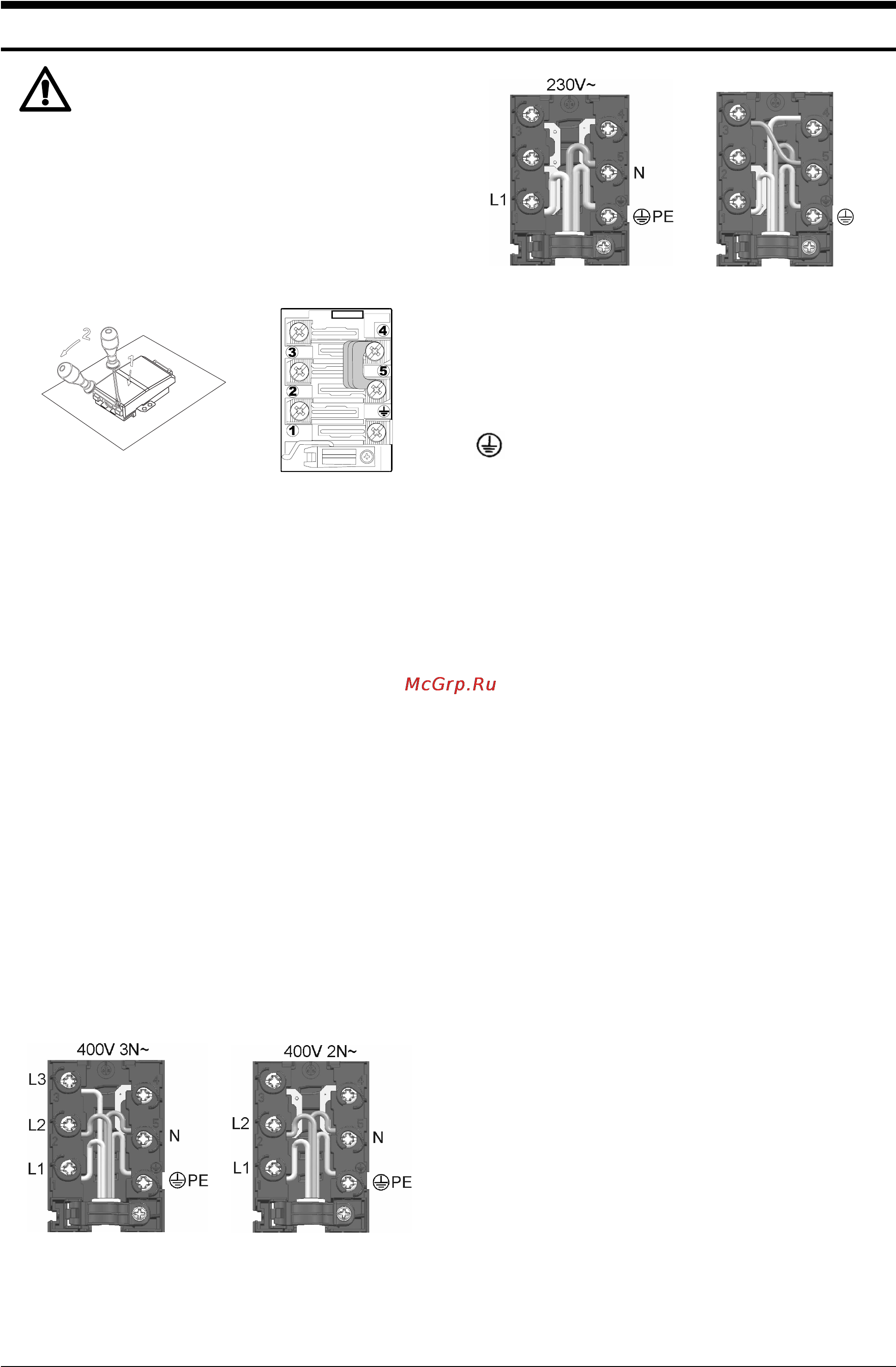

• Подсоединение производится согласно одной из
приведенных на иллюстрации схем. В зависимости от
напряжения в сети переключите перемычки
соответствующим образом.
• Винты кабельного зажима крепко затяните и закройте
крышку колодки.
ПРИМЕЧНИЕ! В некоторых типах клеммных колодок
перемычки установлены между клеммами 4 и 5, на других
вложены в отдельный карман, расположенный на колодке.
Винты клемм на данных колодках уже откручены. При
закручивании винтов слышен слабый щелчок: это
означает, что винт необходимо крепко затянуть.
230V 3~
PE
L3
L2
L1
Цвета проводов
L1, L2, L3 = внешние провода, подводящие напряжение.
Как правило, цвета проводов: черный, черный,
коричневый.
N = нейтральный провод. Цвет провода, как правило,
синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод заземления.
Цвет провода – желто-зеленый.
