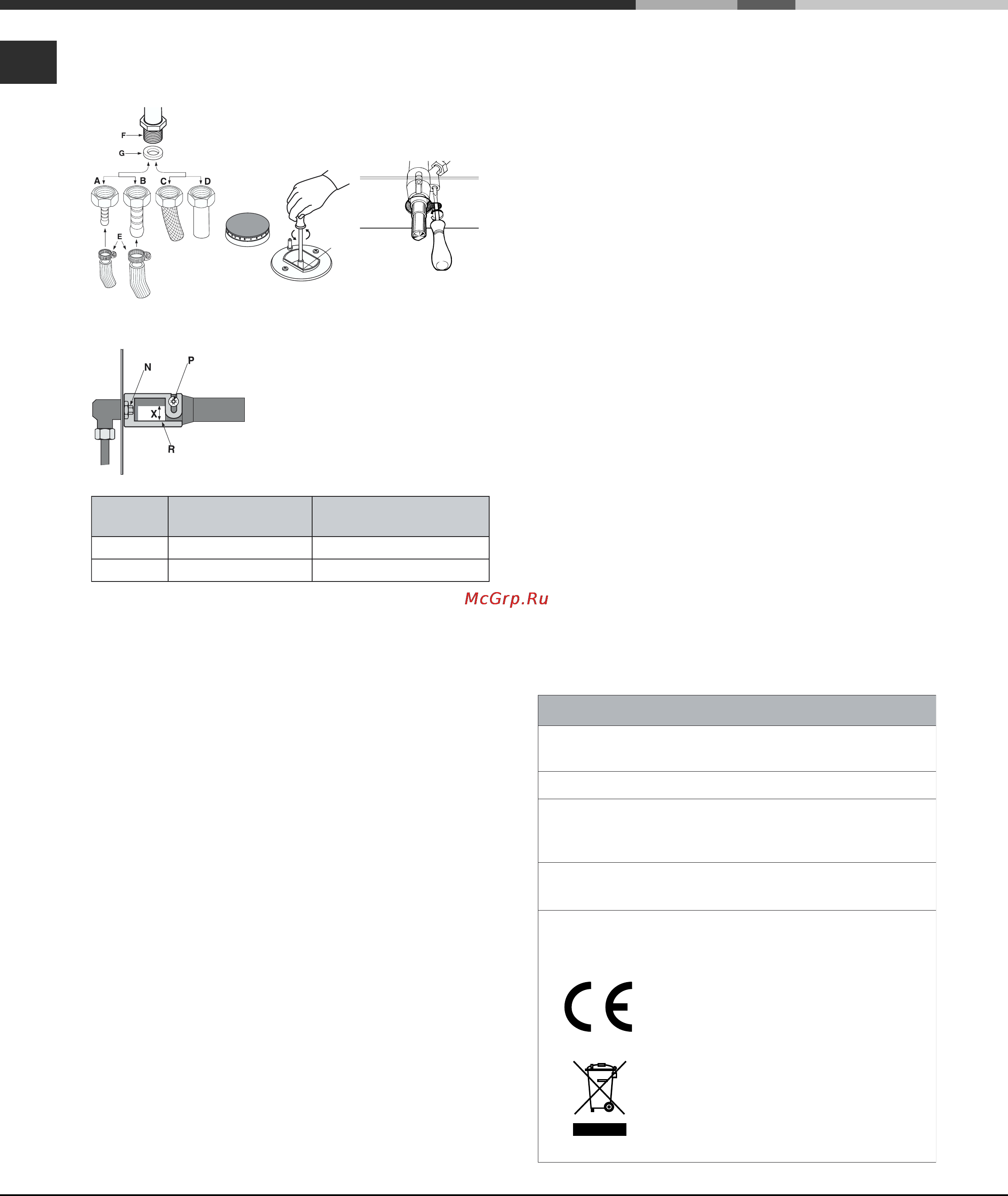

![Ariston CP97SG1 [30/64] Branchement électrique](/views2/1071311/page30/bg1e.png)
30
FR
CARACTÉRISTIQUES TECHNIQUES
Dimensions du
four HxLxP
33x54x38 cm
Volume
lt. 68
Tension et
fréquence
d'alimentation :
voir plaque signalétique
Brûleurs
adaptables à tous les types de gaz
indiqués sur la plaque signalétique
Cet appareil est conforme aux
Directives Communautaires suivantes :
- 2006/95/CEE du 12/12/06 (Basse
Tension) et modifications successives
- 2004/108/CEE du 15/12/04
(Compatibilité Electromagnétique) et
modifications successives
- 93/68/CEE du 22/07/93 et
modifications successives.
- 2009/142/CEE du 30/11/09 (Gaz) et
modifications successives.
- 2002/96/CEE et modifications
successives.
suivant. Une fois que le réglage a été effectué,
bloquez la douille “R” à l’aide de la vis “P”.
A
fig. 12 fig.13 fig.14
fig. 15
Brûleur
Overture "X" (mm)
gaz Naturels "G20"
Overture ""X" (mm)
gaz liquides "G30-G31"
Four
G
ril
6.5
5
16
12
Branchement électrique
L’APPAREIL DOIT NECESSAIREMENT ETRE RELIE
A LA TERRE.
L'appareil est prédisposé pour fonctionner en
courant alternatif à la tension et fréquence
d’alimentation indiquées sur la plaquette
signalétique (apposée à l'arrière de l’appareil ou à la
dernière page du livret). Assurez-vous que la
tension d’alimentation du réseau correspond bien à
la tension indiquée sur la plaquette signalétique.
Branchement du câble d'alimentation électrique
au réseau
Pour les modèles dépourvus de fiche, montez sur le
câble une fiche appropriée à la charge indiquée sur
la plaquette signalétique et branchez-la dans une
prise de courant appropriée. Pour effectuer un
branchement direct au réseau, il faut interposer entre
l’appareil et le réseau un interrupteur à coupure
omnipolaire, ayant au moins 3 mm d’ouverture entre
les contacts, proportionnel à la charge et conforme
aux normes en vigueur. Le conducteur de mise à la
terre jaune/vert ne doit pas être interrompu par
l’interrupteur. Le câble d’alimentation doit être placé
de façon à ce qu’il n’atteigne en aucun point une
température dépassant de 50°C la température
ambiante. Tous les appareils doivent être raccordés
séparément. Ne pas utiliser de réducteurs,
adaptateurs ou shunts qui pourraient entraîner des
surchauffes ou brûlures. Avant d’effectuer le
branchement, assurez-vous que:
• la soupape de limitation et l’installation électrique
domestique sont en mesure de supporter la
charge de l’appareil (voir la plaquette
signalétique);
• l’installation d’alimentation est bien équipée
d’une mise à la terre efficace conformément aux
normes et aux dispositions des lois en vigueur;
• la prise ou l’interrupteur omnipolaire sont aisément
accessibles quand l’appareil est installé.
NOTRE RESPONSABILITE NE SAURAIT ETRE
ENGAGEE SI LES NORMES EN MATIERE DE
REVENTION DES ACCIDENTS NE SONT PAS
RESPECTEES.
Remplacement du câbleRemplacement du câble
Remplacement du câbleRemplacement du câble
Remplacement du câble
Utilisez un câble en caoutchouc du type H05VV-F
ayant une section 3 x 1 mm². Le conducteur de mise
à la terre jaune/vert devra être plus long de 2÷3 cm
par rapport aux autres conducteurs.
