PT
51
Instalação
As seguintes instruções são destinadas ao
instalador qualificado, para que possa efectuar as
operações de instalação, regulação e manutenção
técnica do modo mais correcto e em conformidade
com as normas em vigor.
Importante: quaisquer intervenções deImportante: quaisquer intervenções de
Importante: quaisquer intervenções deImportante: quaisquer intervenções de
Importante: quaisquer intervenções de
regulação, manutenção etc. precisam serregulação, manutenção etc. precisam ser
regulação, manutenção etc. precisam serregulação, manutenção etc. precisam ser
regulação, manutenção etc. precisam ser
efectuadas com o aparelho desligado daefectuadas com o aparelho desligado da
efectuadas com o aparelho desligado daefectuadas com o aparelho desligado da
efectuadas com o aparelho desligado da
electricidadeelectricidade
electricidadeelectricidade
electricidade. Se for preciso mantê-lo sob tensão,
será preciso tomar o máximo cuidado. Os fogões
possuem as seguintes características técnicas:
- Cat. II2H3+
Classe 1 Classe 2 subclasse 1

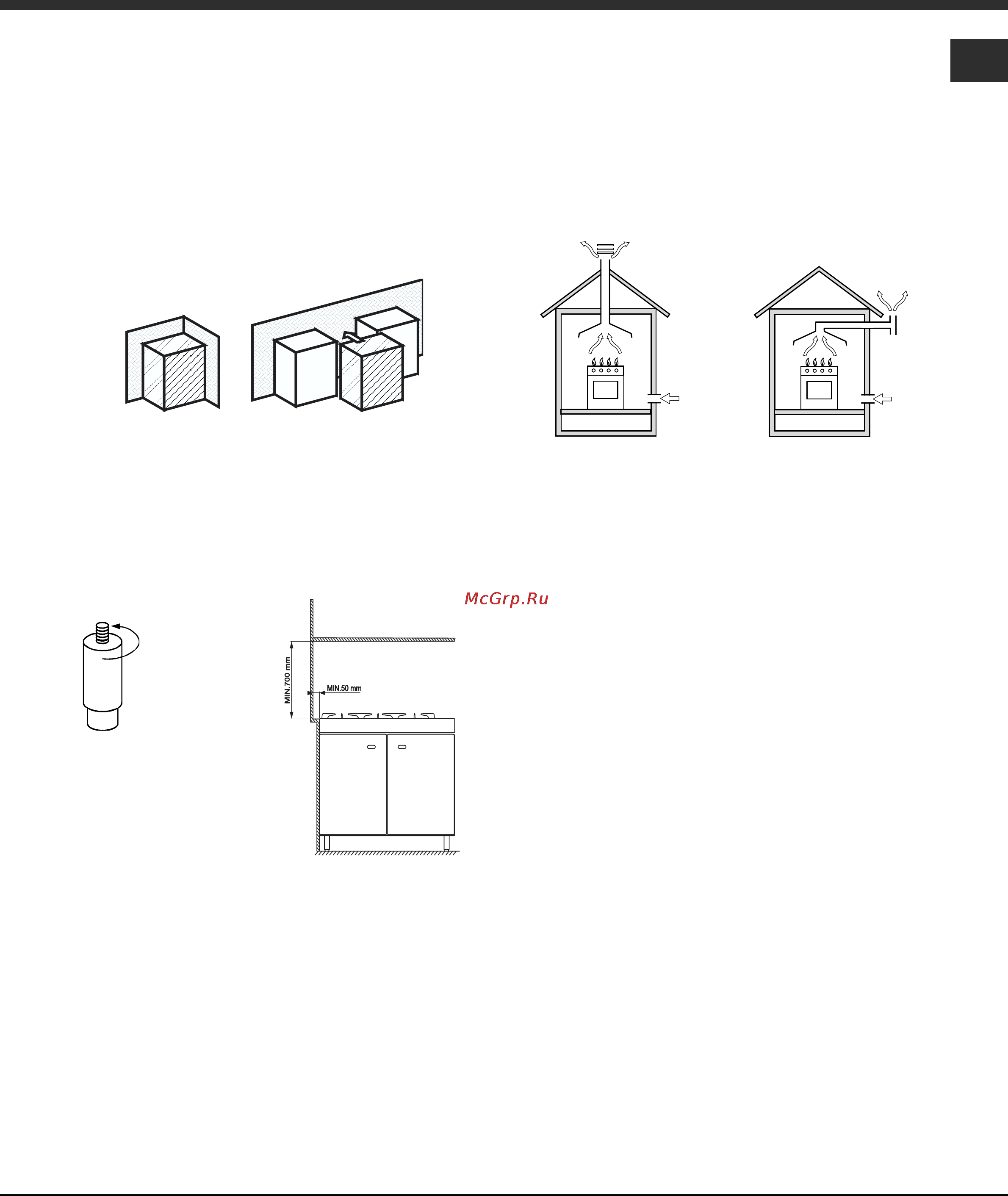

As medidas máximas do fogão estão indicadas na
figura da pagina 2. Para um bom funcionamento da
aparelhagem instalada nos móveis, devem ser
respeitadas as distâncias mínimas indicadas na fig.
8. Além disso, as superfícies adjacentes e o painel
traseiro precisam ter capacidade para resistir a uma
alta temperatura de 65°C
Antes de instalar o fogão, é necessário fixar os
pezinhos de suporte fornecidos a entre 95÷155 mm
de altura, preparados na parte inferior do fogão (fig.
9). Estes pezinhos podem ser regulados mediante o
parafuso, portanto possibilitam efectuar o
nivelamento do fogão, se for necessário.
Posicionamento
Este aparelho pode ser instalado e funcionar
somente em lugares permanentemente ventilados,
em conformidade com o estabelecido pelas normas
em vigor. Precisam ser observados os seguintes
requisitos:
• O aparelho precisar escoar os produtos da
combustão mediante um adequado exaustor, que
deve estar ligado a uma chaminé, a um condutor
de fumo ou directamente para o externo (fig. 10).
• Se não for possível o emprego de uma campânula
para o exaustor, é permita a utilização de uma
ventoinha eléctrica, instalada na janela ou numa
parede externa, a ser colocada em funcionamento
simultaneamente com o aparelho.
fig. 10
Na chaminé ou condutor de fumo ramificado Directamente para fora
(reservada aos aparelhos de cozedura)
Ventilação do ambiente da cozinha
É necessário que no ambiente onde for instalado o
aparelho possa afluir uma quantidade de ar igual à
precisa para uma normal combustão do gás e da
ventilação do ambiente. O fluxo natural do ar deve
ser através de aberturas permanentes realizadas
nas paredes da cozinha que dêem para fora, ou de
condutos de ventilação individuais ou colectivos
ramificados em conformidade com a norma. O are
deve ser obtido directamente de fora, longe de
fontes de poluição. A abertura de ventilação deve
possuir as seguintes características (fig. 11A):
• possuir uma secção livre total líquida de
passagem de pelo menos 6 cm.² para cada kW
de capacidade térmica nominal do aparelho, com
um mínimo de 100 cm.² (a capacidade térmica
pode ser encontrada na placa de identificação);
• ser realizada de maneira que as bocas de
abertura, seja no interior que no exterior da
parede, não possam ser obstruídas;
• estar protegida, por exemplo, com grades, redes
de metal etc. de modo da não se reduza a
secção útil acima indicada;
• estar situada a uma altura próxima ao nível do
chão.
fig.9
fig.8
